Компараторный индикатор загрязнения масла в автотракторных двигателях

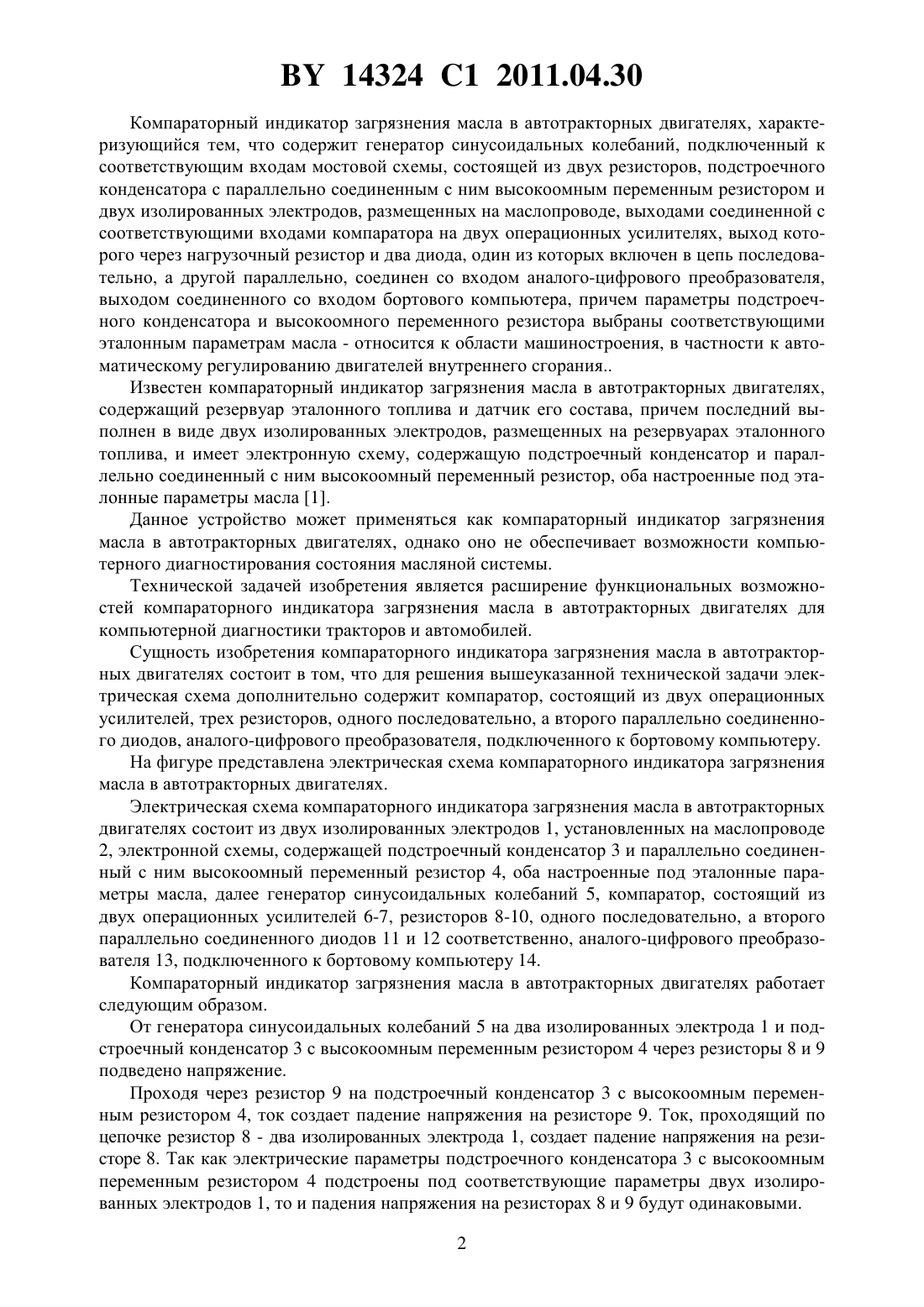

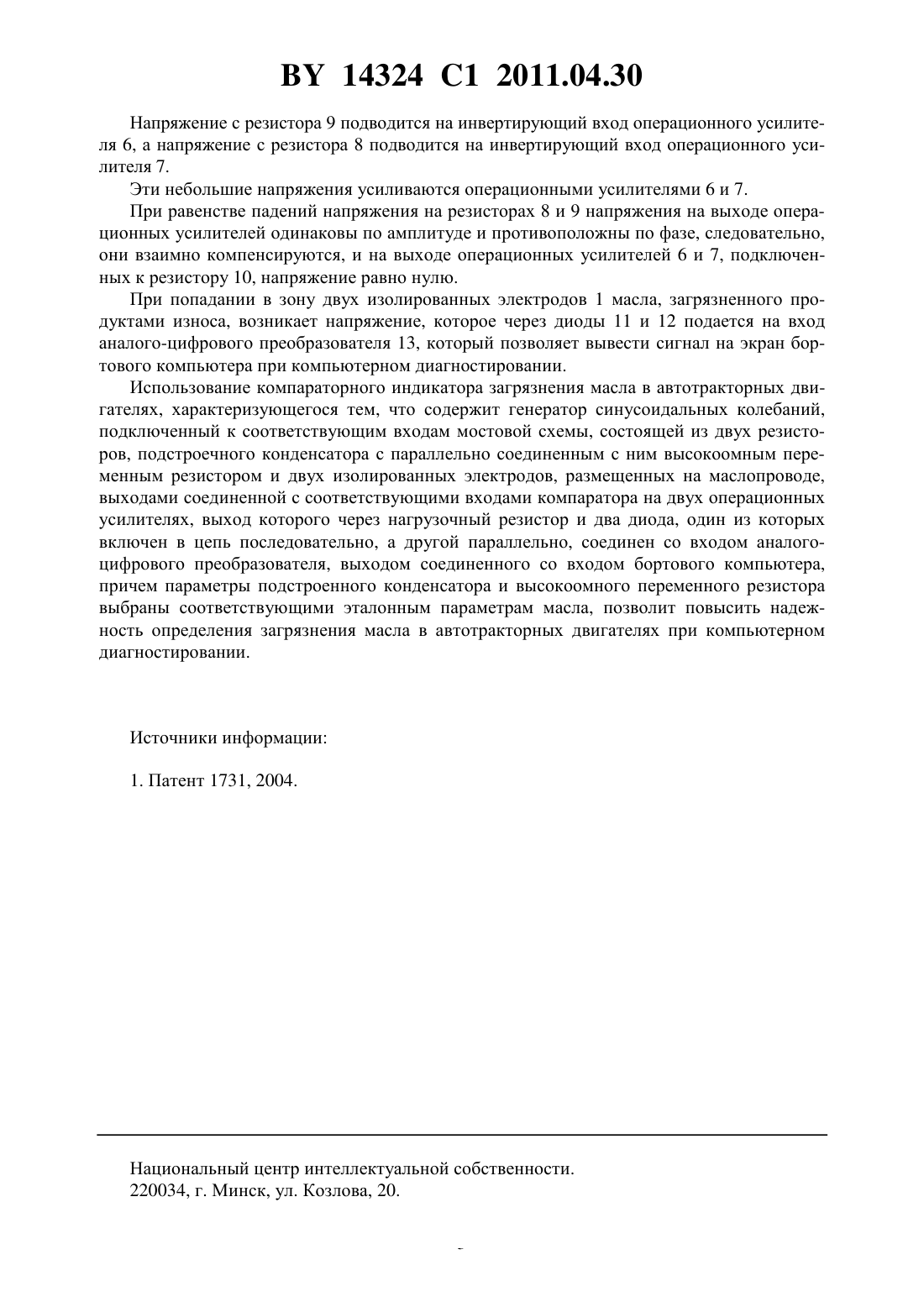

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПАРАТОРНЫЙ ИНДИКАТОР ЗАГРЯЗНЕНИЯ МАСЛА В АВТОТРАКТОРНЫХ ДВИГАТЕЛЯХ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Рудашко Александр Александрович Скадорва Андрей Феликсович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Компараторный индикатор загрязнения масла в автотракторных двигателях, характеризующийся тем, что содержит генератор синусоидальных колебаний, подключенный к соответствующим входам мостовой схемы, состоящей из двух резисторов, подстроечного конденсатора с параллельно соединенным с ним высокоомным переменным резистором и двух изолированных электродов, размещенных на маслопроводе, выходами соединенной с соответствующими входами компаратора на двух операционных усилителях, выход которого через нагрузочный резистор и два диода, один из которых включен в цепь последовательно, а другой параллельно, соединен со входом аналого-цифрового преобразователя,выходом соединенного со входом бортового компьютера, причем параметры подстроечного конденсатора и высокоомного переменного резистора выбраны соответствующими эталонным параметрам масла. 14324 1 2011.04.30 Компараторный индикатор загрязнения масла в автотракторных двигателях, характеризующийся тем, что содержит генератор синусоидальных колебаний, подключенный к соответствующим входам мостовой схемы, состоящей из двух резисторов, подстроечного конденсатора с параллельно соединенным с ним высокоомным переменным резистором и двух изолированных электродов, размещенных на маслопроводе, выходами соединенной с соответствующими входами компаратора на двух операционных усилителях, выход которого через нагрузочный резистор и два диода, один из которых включен в цепь последовательно, а другой параллельно, соединен со входом аналого-цифрового преобразователя,выходом соединенного со входом бортового компьютера, причем параметры подстроечного конденсатора и высокоомного переменного резистора выбраны соответствующими эталонным параметрам масла - относится к области машиностроения, в частности к автоматическому регулированию двигателей внутреннего сгорания Известен компараторный индикатор загрязнения масла в автотракторных двигателях,содержащий резервуар эталонного топлива и датчик его состава, причем последний выполнен в виде двух изолированных электродов, размещенных на резервуарах эталонного топлива, и имеет электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла 1. Данное устройство может применяться как компараторный индикатор загрязнения масла в автотракторных двигателях, однако оно не обеспечивает возможности компьютерного диагностирования состояния масляной системы. Технической задачей изобретения является расширение функциональных возможностей компараторного индикатора загрязнения масла в автотракторных двигателях для компьютерной диагностики тракторов и автомобилей. Сущность изобретения компараторного индикатора загрязнения масла в автотракторных двигателях состоит в том, что для решения вышеуказанной технической задачи электрическая схема дополнительно содержит компаратор, состоящий из двух операционных усилителей, трех резисторов, одного последовательно, а второго параллельно соединенного диодов, аналого-цифрового преобразователя, подключенного к бортовому компьютеру. На фигуре представлена электрическая схема компараторного индикатора загрязнения масла в автотракторных двигателях. Электрическая схема компараторного индикатора загрязнения масла в автотракторных двигателях состоит из двух изолированных электродов 1, установленных на маслопроводе 2, электронной схемы, содержащей подстроечный конденсатор 3 и параллельно соединенный с ним высокоомный переменный резистор 4, оба настроенные под эталонные параметры масла, далее генератор синусоидальных колебаний 5, компаратор, состоящий из двух операционных усилителей 6-7, резисторов 8-10, одного последовательно, а второго параллельно соединенного диодов 11 и 12 соответственно, аналого-цифрового преобразователя 13, подключенного к бортовому компьютеру 14. Компараторный индикатор загрязнения масла в автотракторных двигателях работает следующим образом. От генератора синусоидальных колебаний 5 на два изолированных электрода 1 и подстроечный конденсатор 3 с высокоомным переменным резистором 4 через резисторы 8 и 9 подведено напряжение. Проходя через резистор 9 на подстроечный конденсатор 3 с высокоомным переменным резистором 4, ток создает падение напряжения на резисторе 9. Ток, проходящий по цепочке резистор 8 - два изолированных электрода 1, создает падение напряжения на резисторе 8. Так как электрические параметры подстроечного конденсатора 3 с высокоомным переменным резистором 4 подстроены под соответствующие параметры двух изолированных электродов 1, то и падения напряжения на резисторах 8 и 9 будут одинаковыми. 2 14324 1 2011.04.30 Напряжение с резистора 9 подводится на инвертирующий вход операционного усилителя 6, а напряжение с резистора 8 подводится на инвертирующий вход операционного усилителя 7. Эти небольшие напряжения усиливаются операционными усилителями 6 и 7. При равенстве падений напряжения на резисторах 8 и 9 напряжения на выходе операционных усилителей одинаковы по амплитуде и противоположны по фазе, следовательно,они взаимно компенсируются, и на выходе операционных усилителей 6 и 7, подключенных к резистору 10, напряжение равно нулю. При попадании в зону двух изолированных электродов 1 масла, загрязненного продуктами износа, возникает напряжение, которое через диоды 11 и 12 подается на вход аналого-цифрового преобразователя 13, который позволяет вывести сигнал на экран бортового компьютера при компьютерном диагностировании. Использование компараторного индикатора загрязнения масла в автотракторных двигателях, характеризующегося тем, что содержит генератор синусоидальных колебаний,подключенный к соответствующим входам мостовой схемы, состоящей из двух резисторов, подстроечного конденсатора с параллельно соединенным с ним высокоомным переменным резистором и двух изолированных электродов, размещенных на маслопроводе,выходами соединенной с соответствующими входами компаратора на двух операционных усилителях, выход которого через нагрузочный резистор и два диода, один из которых включен в цепь последовательно, а другой параллельно, соединен со входом аналогоцифрового преобразователя, выходом соединенного со входом бортового компьютера,причем параметры подстроенного конденсатора и высокоомного переменного резистора выбраны соответствующими эталонным параметрам масла, позволит повысить надежность определения загрязнения масла в автотракторных двигателях при компьютерном диагностировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
