Цифровой датчик износа тормозной накладки автомобиля

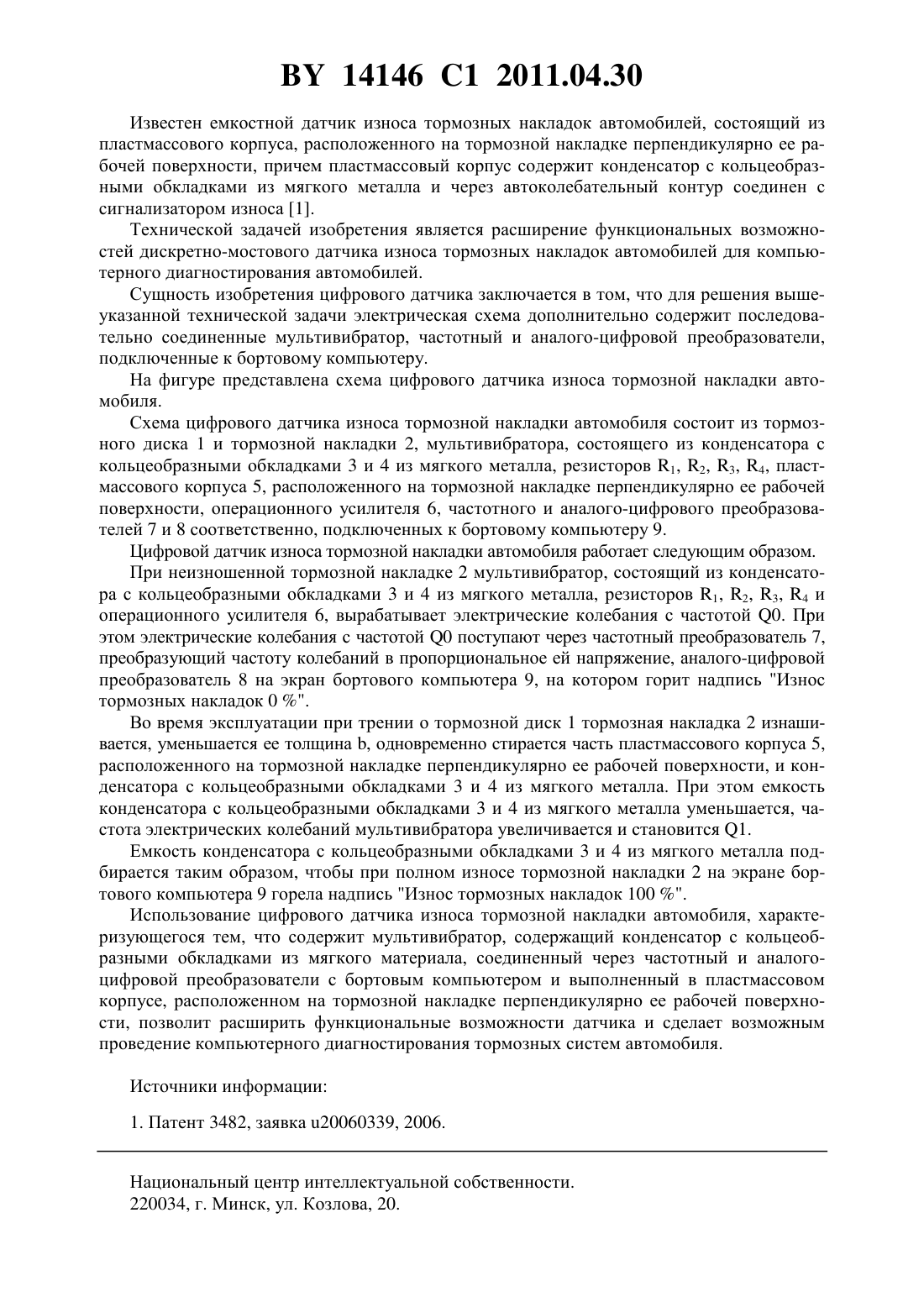

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦИФРОВОЙ ДАТЧИК ИЗНОСА ТОРМОЗНОЙ НАКЛАДКИ АВТОМОБИЛЯ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Рудашко Александр Александрович Скадорва Андрей Феликсович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Цифровой датчик износа тормозной накладки автомобиля, характеризующийся тем,что содержит мультивибратор, содержащий конденсатор с кольцеобразными обкладками из мягкого металла, соединенный через частотный и аналого-цифровой преобразователи с бортовым компьютером и выполненный в пластмассовом корпусе, расположенном на тормозной накладке перпендикулярно ее рабочей поверхности. Изобретение - цифровой датчик износа тормозной накладки автомобиля, характеризующийся тем, что содержит мультивибратор, содержащий конденсатор с кольцеобразными обкладками из мягкого материала, соединенный через частотный и аналого-цифровой преобразователи с бортовым компьютером и выполненный в пластмассовом корпусе, расположенном на тормозной накладке перпендикулярно ее рабочей поверхности, - относится к области машиностроения, в частности к устройствам для контроля за рабочим состоянием. 14146 1 2011.04.30 Известен емкостной датчик износа тормозных накладок автомобилей, состоящий из пластмассового корпуса, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, причем пластмассовый корпус содержит конденсатор с кольцеобразными обкладками из мягкого металла и через автоколебательный контур соединен с сигнализатором износа 1. Технической задачей изобретения является расширение функциональных возможностей дискретно-мостового датчика износа тормозных накладок автомобилей для компьютерного диагностирования автомобилей. Сущность изобретения цифрового датчика заключается в том, что для решения вышеуказанной технической задачи электрическая схема дополнительно содержит последовательно соединенные мультивибратор, частотный и аналого-цифровой преобразователи,подключенные к бортовому компьютеру. На фигуре представлена схема цифрового датчика износа тормозной накладки автомобиля. Схема цифрового датчика износа тормозной накладки автомобиля состоит из тормозного диска 1 и тормозной накладки 2, мультивибратора, состоящего из конденсатора с кольцеобразными обкладками 3 и 4 из мягкого металла, резисторов 1, 2, 3, 4, пластмассового корпуса 5, расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, операционного усилителя 6, частотного и аналого-цифрового преобразователей 7 и 8 соответственно, подключенных к бортовому компьютеру 9. Цифровой датчик износа тормозной накладки автомобиля работает следующим образом. При неизношенной тормозной накладке 2 мультивибратор, состоящий из конденсатора с кольцеобразными обкладками 3 и 4 из мягкого металла, резисторов 1, 2, 3, 4 и операционного усилителя 6, вырабатывает электрические колебания с частотой 0. При этом электрические колебания с частотой 0 поступают через частотный преобразователь 7,преобразующий частоту колебаний в пропорциональное ей напряжение, аналого-цифровой преобразователь 8 на экран бортового компьютера 9, на котором горит надпись Износ тормозных накладок 0 . Во время эксплуатации при трении о тормозной диск 1 тормозная накладка 2 изнашивается, уменьшается ее толщина , одновременно стирается часть пластмассового корпуса 5,расположенного на тормозной накладке перпендикулярно ее рабочей поверхности, и конденсатора с кольцеобразными обкладками 3 и 4 из мягкого металла. При этом емкость конденсатора с кольцеобразными обкладками 3 и 4 из мягкого металла уменьшается, частота электрических колебаний мультивибратора увеличивается и становится 1. Емкость конденсатора с кольцеобразными обкладками 3 и 4 из мягкого металла подбирается таким образом, чтобы при полном износе тормозной накладки 2 на экране бортового компьютера 9 горела надпись Износ тормозных накладок 100 . Использование цифрового датчика износа тормозной накладки автомобиля, характеризующегося тем, что содержит мультивибратор, содержащий конденсатор с кольцеобразными обкладками из мягкого материала, соединенный через частотный и аналогоцифровой преобразователи с бортовым компьютером и выполненный в пластмассовом корпусе, расположенном на тормозной накладке перпендикулярно ее рабочей поверхности, позволит расширить функциональные возможности датчика и сделает возможным проведение компьютерного диагностирования тормозных систем автомобиля. Источники информации 1. Патент 3482, заявка 20060339, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
