Компараторный индикатор контроля диэлектрической проницаемости масла в автотракторных двигателях

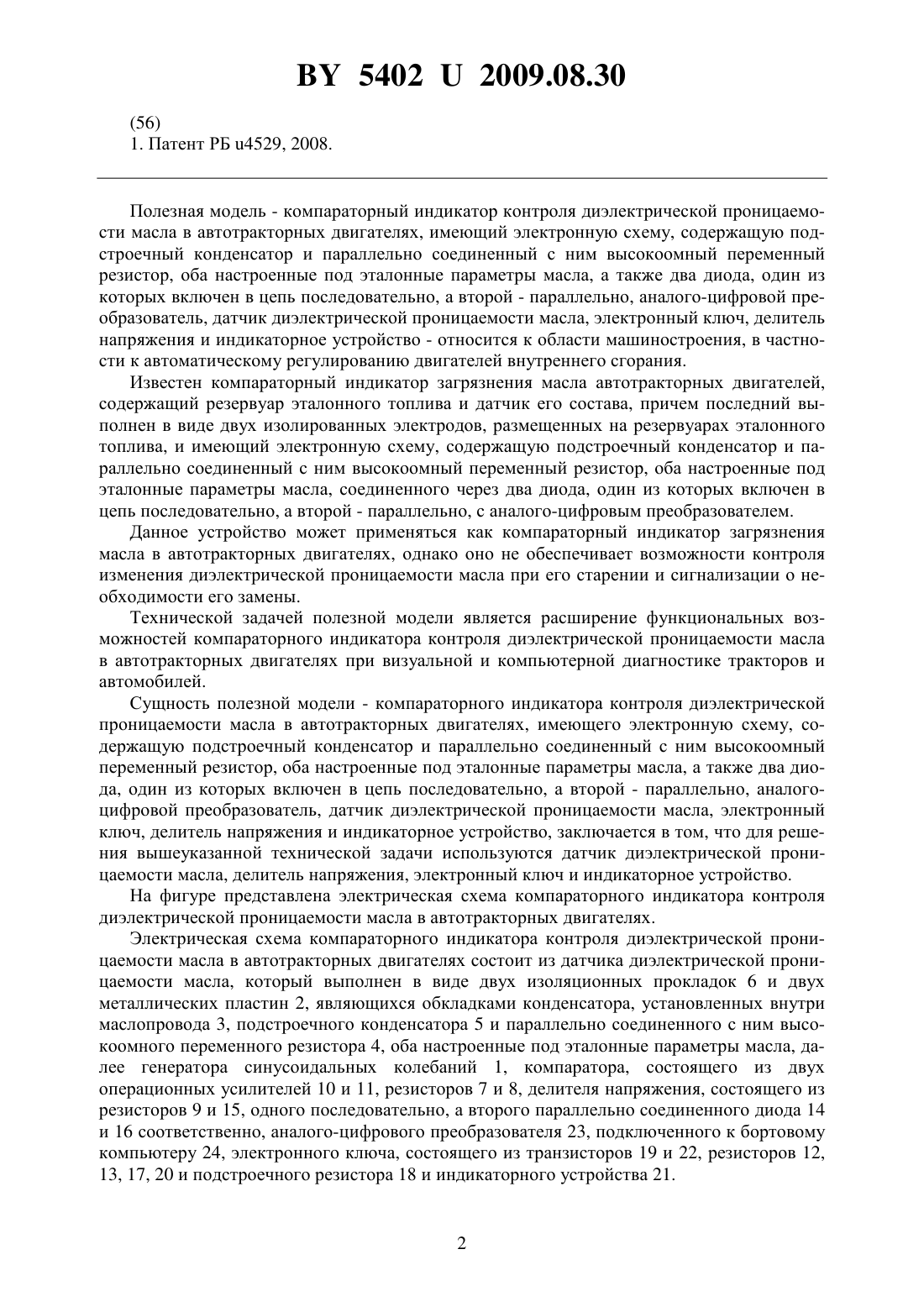

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПАРАТОРНЫЙ ИНДИКАТОР КОНТРОЛЯ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ МАСЛА В АВТОТРАКТОРНЫХ ДВИГАТЕЛЯХ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Карташевич Александр Николаевич Рудашко Александр Александрович Понталв Олег Владимирович Скадорва Андрей Феликсович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Компараторный индикатор контроля диэлектрической проницаемости масла в автотракторных двигателях, имеющий электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла, а также два диода, один из которых включен в цепь последовательно, а второй - параллельно, аналого-цифровой преобразователь,отличающийся тем, что содержит датчик диэлектрической проницаемости масла, электронный ключ, делитель напряжения и индикаторное устройство.(56) 1. Патент РБ 4529, 2008. Полезная модель - компараторный индикатор контроля диэлектрической проницаемости масла в автотракторных двигателях, имеющий электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла, а также два диода, один из которых включен в цепь последовательно, а второй - параллельно, аналого-цифровой преобразователь, датчик диэлектрической проницаемости масла, электронный ключ, делитель напряжения и индикаторное устройство - относится к области машиностроения, в частности к автоматическому регулированию двигателей внутреннего сгорания. Известен компараторный индикатор загрязнения масла автотракторных двигателей,содержащий резервуар эталонного топлива и датчик его состава, причем последний выполнен в виде двух изолированных электродов, размещенных на резервуарах эталонного топлива, и имеющий электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла, соединенного через два диода, один из которых включен в цепь последовательно, а второй - параллельно, с аналого-цифровым преобразователем. Данное устройство может применяться как компараторный индикатор загрязнения масла в автотракторных двигателях, однако оно не обеспечивает возможности контроля изменения диэлектрической проницаемости масла при его старении и сигнализации о необходимости его замены. Технической задачей полезной модели является расширение функциональных возможностей компараторного индикатора контроля диэлектрической проницаемости масла в автотракторных двигателях при визуальной и компьютерной диагностике тракторов и автомобилей. Сущность полезной модели - компараторного индикатора контроля диэлектрической проницаемости масла в автотракторных двигателях, имеющего электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла, а также два диода, один из которых включен в цепь последовательно, а второй - параллельно, аналогоцифровой преобразователь, датчик диэлектрической проницаемости масла, электронный ключ, делитель напряжения и индикаторное устройство, заключается в том, что для решения вышеуказанной технической задачи используются датчик диэлектрической проницаемости масла, делитель напряжения, электронный ключ и индикаторное устройство. На фигуре представлена электрическая схема компараторного индикатора контроля диэлектрической проницаемости масла в автотракторных двигателях. Электрическая схема компараторного индикатора контроля диэлектрической проницаемости масла в автотракторных двигателях состоит из датчика диэлектрической проницаемости масла, который выполнен в виде двух изоляционных прокладок 6 и двух металлических пластин 2, являющихся обкладками конденсатора, установленных внутри маслопровода 3, подстроечного конденсатора 5 и параллельно соединенного с ним высокоомного переменного резистора 4, оба настроенные под эталонные параметры масла, далее генератора синусоидальных колебаний 1, компаратора, состоящего из двух операционных усилителей 10 и 11, резисторов 7 и 8, делителя напряжения, состоящего из резисторов 9 и 15, одного последовательно, а второго параллельно соединенного диода 14 и 16 соответственно, аналого-цифрового преобразователя 23, подключенного к бортовому компьютеру 24, электронного ключа, состоящего из транзисторов 19 и 22, резисторов 12,13, 17, 20 и подстроечного резистора 18 и индикаторного устройства 21. 54022009.08.30 Компараторный индикатор контроля диэлектрической проницаемости масла в автотракторных двигателях работает следующим образом. От генератора синусоидальных колебаний 1 на две изолированные пластины 2 и подстроечный конденсатор 5 с высокоомным переменным резистором 4 через резисторы 7 и 8 подведено напряжение. Проходя через резистор 7 на подстроечный конденсатор 5 с высокоомным переменным резистором 4, ток создает падение напряжения на резисторе 8. Ток, проходящий по цепочке резистор 8 - две изолированные пластины 2, создает падение напряжения на резисторе 7. Так как электрические параметры построечного конденсатора 5 с высокоомным переменным резистором 4 подстроены под соответствующие параметры двух металлических пластин 2, изолированных от маслопровода 3 прокладками 6, то и падения напряжения на резисторах 7 и 8 будут одинаковыми. Напряжение с резистора 7 подводится на инвертирующий вход операционного усилителя 11, а напряжение с резистора 8 - на неинвертирующий вход операционного усилителя 10. Эти небольшие напряжения усиливаются операционными усилителями 10 и 11. При равенстве падений напряжения на резисторах 7 и 8 напряжения на резисторах 9 и 15, подключенных к выходу операционных усилителей, одинаковы по амплитуде и противоположны по фазе, следовательно, они взаимно компенсируются и напряжение равно нулю, вследствие чего напряжение смещения на базе транзистора 19 не изменяется и не увеличивается положительный потенциал на базе транзистора 22, который находится в закрытом состоянии, а индикаторное устройство 21 отключено. Порог срабатывания электронного ключа - подстройка под масло, нуждающееся в замене, - устанавливается переменным резистором 18. При попадании в зону двух пластин 2 масла, имеющего диэлектрическую проницаемость, отличающуюся от эталонной, возникает напряжение, которое через диод 14 подается на базу транзистора 19, создавая уменьшение отрицательного потенциала на его коллекторе, что соответственно приводит к открытию транзистора 22 и включению индикаторного устройства 21, сигнализирующего о необходимости замены масла. Использование компараторного индикатора контроля диэлектрической проницаемости масла в автотракторных двигателях, имеющего электронную схему, содержащую подстроечный конденсатор и параллельно соединенный с ним высокоомный переменный резистор, оба настроенные под эталонные параметры масла, а также два диода, один из которых включен в цепь последовательно, а второй - параллельно, аналого-цифровой преобразователь, датчик диэлектрической проницаемости масла, электронный ключ, делитель напряжения и индикаторное устройство, позволит повысить надежность определения ухудшения параметров масла в автотракторных двигателях при визуальном и компьютерном диагностировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
