Заглаживающая машина

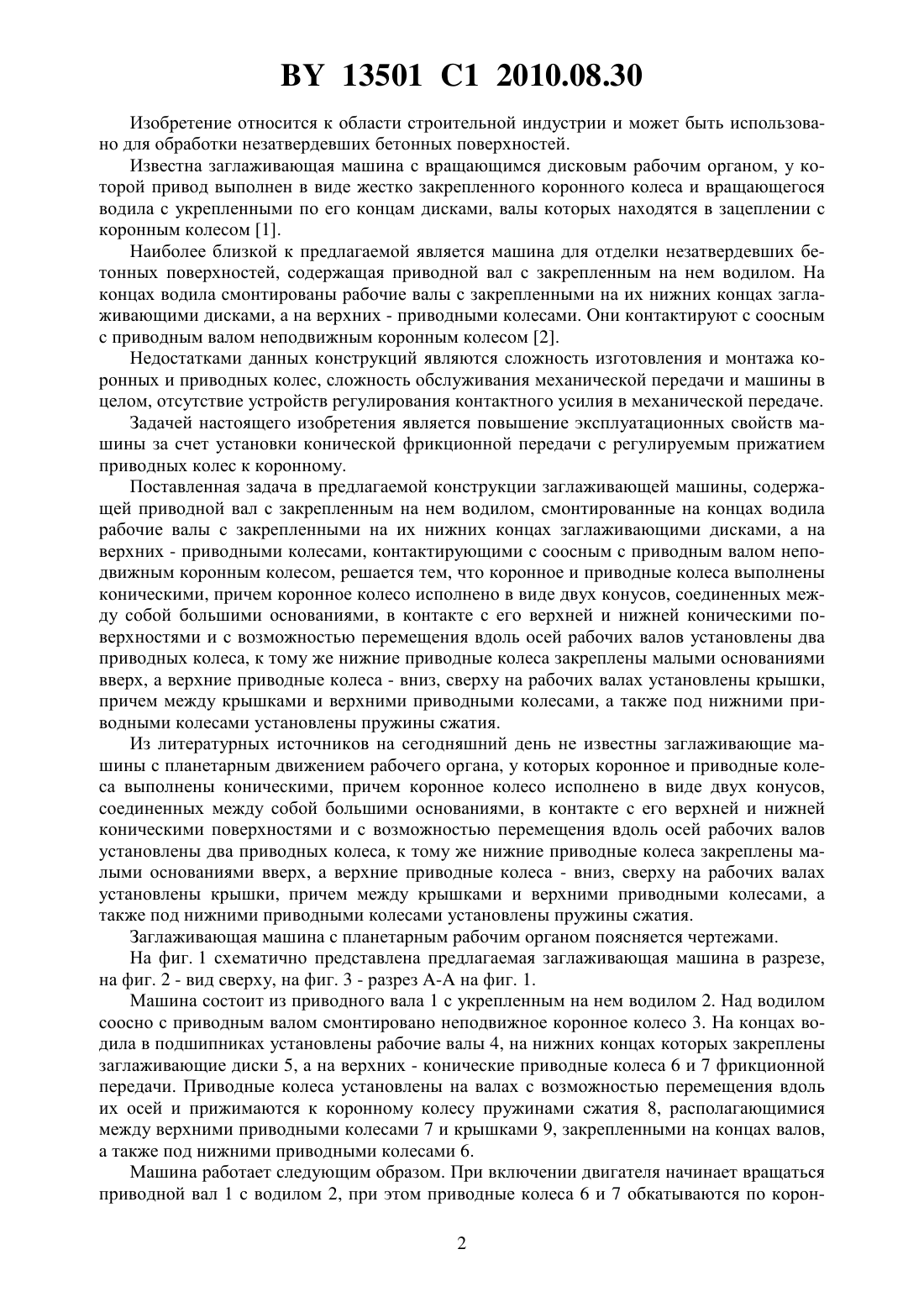

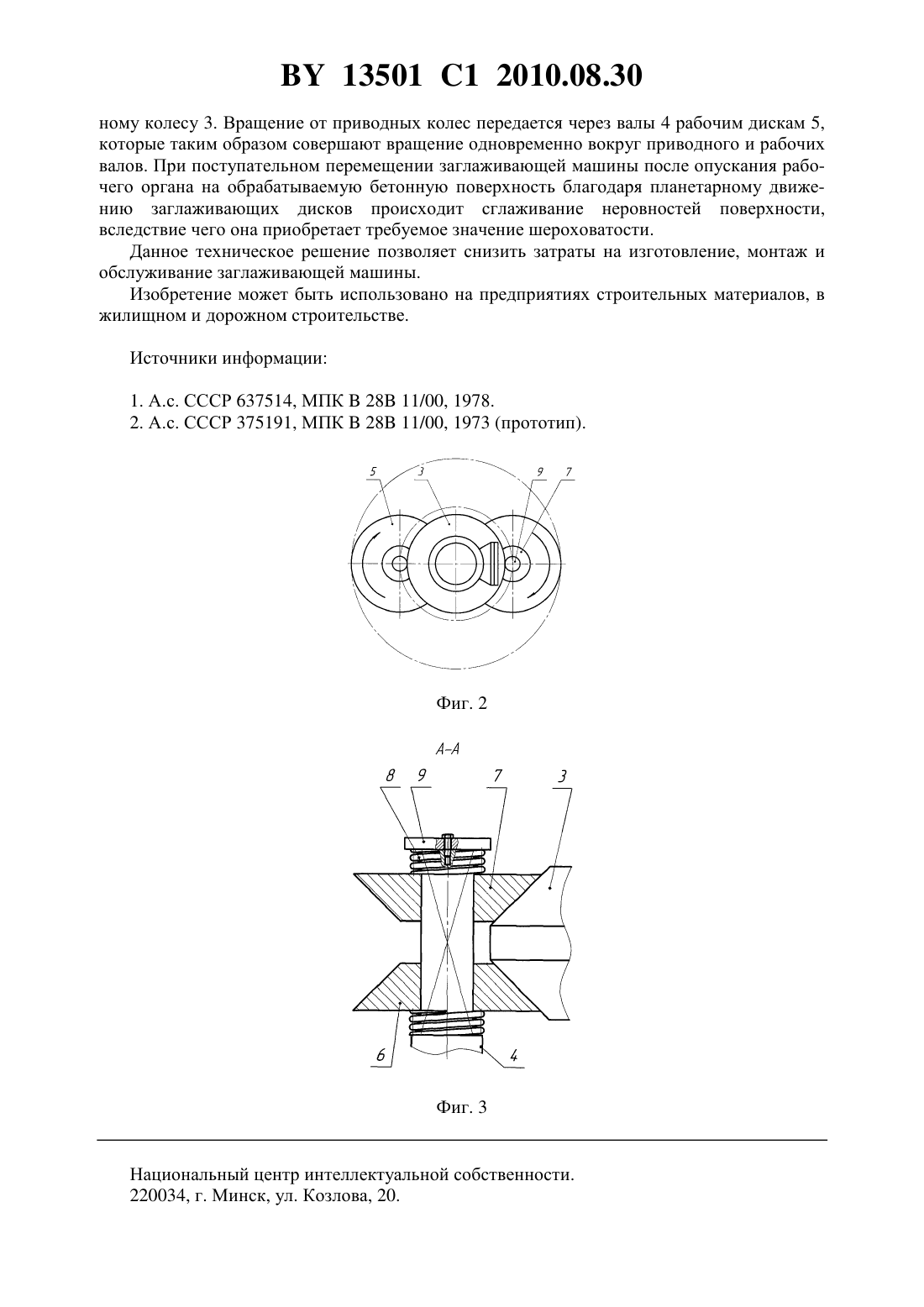

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Вайтехович Петр Евгеньевич Сидоров Николай Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Заглаживающая машина, содержащая приводной вал с закрепленным на нем водилом,смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, а на верхних - приводными колесами, контактирующими с соосным с приводным валом неподвижным коронным колесом, отличающаяся тем, что коронное и приводные колеса выполнены коническими, причем коронное колесо исполнено в виде двух конусов, соединенных между собой большими основаниями, в контакте с его верхней и нижней коническими поверхностями и с возможностью перемещения вдоль осей рабочих валов установлены два приводных колеса, к тому же нижние приводные колеса закреплены малыми основаниями вверх, а верхние приводные колеса - вниз, сверху на рабочих валах установлены крышки, причем между крышками и верхними приводными колесами, а также под нижними приводными колесами установлены пружины сжатия. 13501 1 2010.08.30 Изобретение относится к области строительной индустрии и может быть использовано для обработки незатвердевших бетонных поверхностей. Известна заглаживающая машина с вращающимся дисковым рабочим органом, у которой привод выполнен в виде жестко закрепленного коронного колеса и вращающегося водила с укрепленными по его концам дисками, валы которых находятся в зацеплении с коронным колесом 1. Наиболее близкой к предлагаемой является машина для отделки незатвердевших бетонных поверхностей, содержащая приводной вал с закрепленным на нем водилом. На концах водила смонтированы рабочие валы с закрепленными на их нижних концах заглаживающими дисками, а на верхних - приводными колесами. Они контактируют с соосным с приводным валом неподвижным коронным колесом 2. Недостатками данных конструкций являются сложность изготовления и монтажа коронных и приводных колес, сложность обслуживания механической передачи и машины в целом, отсутствие устройств регулирования контактного усилия в механической передаче. Задачей настоящего изобретения является повышение эксплуатационных свойств машины за счет установки конической фрикционной передачи с регулируемым прижатием приводных колес к коронному. Поставленная задача в предлагаемой конструкции заглаживающей машины, содержащей приводной вал с закрепленным на нем водилом, смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, а на верхних - приводными колесами, контактирующими с соосным с приводным валом неподвижным коронным колесом, решается тем, что коронное и приводные колеса выполнены коническими, причем коронное колесо исполнено в виде двух конусов, соединенных между собой большими основаниями, в контакте с его верхней и нижней коническими поверхностями и с возможностью перемещения вдоль осей рабочих валов установлены два приводных колеса, к тому же нижние приводные колеса закреплены малыми основаниями вверх, а верхние приводные колеса - вниз, сверху на рабочих валах установлены крышки,причем между крышками и верхними приводными колесами, а также под нижними приводными колесами установлены пружины сжатия. Из литературных источников на сегодняшний день не известны заглаживающие машины с планетарным движением рабочего органа, у которых коронное и приводные колеса выполнены коническими, причем коронное колесо исполнено в виде двух конусов,соединенных между собой большими основаниями, в контакте с его верхней и нижней коническими поверхностями и с возможностью перемещения вдоль осей рабочих валов установлены два приводных колеса, к тому же нижние приводные колеса закреплены малыми основаниями вверх, а верхние приводные колеса - вниз, сверху на рабочих валах установлены крышки, причем между крышками и верхними приводными колесами, а также под нижними приводными колесами установлены пружины сжатия. Заглаживающая машина с планетарным рабочим органом поясняется чертежами. На фиг. 1 схематично представлена предлагаемая заглаживающая машина в разрезе,на фиг. 2 - вид сверху, на фиг. 3 - разрез - на фиг. 1. Машина состоит из приводного вала 1 с укрепленным на нем водилом 2. Над водилом соосно с приводным валом смонтировано неподвижное коронное колесо 3. На концах водила в подшипниках установлены рабочие валы 4, на нижних концах которых закреплены заглаживающие диски 5, а на верхних - конические приводные колеса 6 и 7 фрикционной передачи. Приводные колеса установлены на валах с возможностью перемещения вдоль их осей и прижимаются к коронному колесу пружинами сжатия 8, располагающимися между верхними приводнымиколесами 7 и крышками 9, закрепленными на концах валов,а также под нижними приводными колесами 6. Машина работает следующим образом. При включении двигателя начинает вращаться приводной вал 1 с водилом 2, при этом приводные колеса 6 и 7 обкатываются по корон 2 13501 1 2010.08.30 ному колесу 3. Вращение от приводных колес передается через валы 4 рабочим дискам 5,которые таким образом совершают вращение одновременно вокруг приводного и рабочих валов. При поступательном перемещении заглаживающей машины после опускания рабочего органа на обрабатываемую бетонную поверхность благодаря планетарному движению заглаживающих дисков происходит сглаживание неровностей поверхности,вследствие чего она приобретает требуемое значение шероховатости. Данное техническое решение позволяет снизить затраты на изготовление, монтаж и обслуживание заглаживающей машины. Изобретение может быть использовано на предприятиях строительных материалов, в жилищном и дорожном строительстве. Источники информации 1. А.с. СССР 637514, МПК 28 11/00, 1978. 2. А.с. СССР 375191, МПК 28 11/00, 1973 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
