Заглаживающая машина

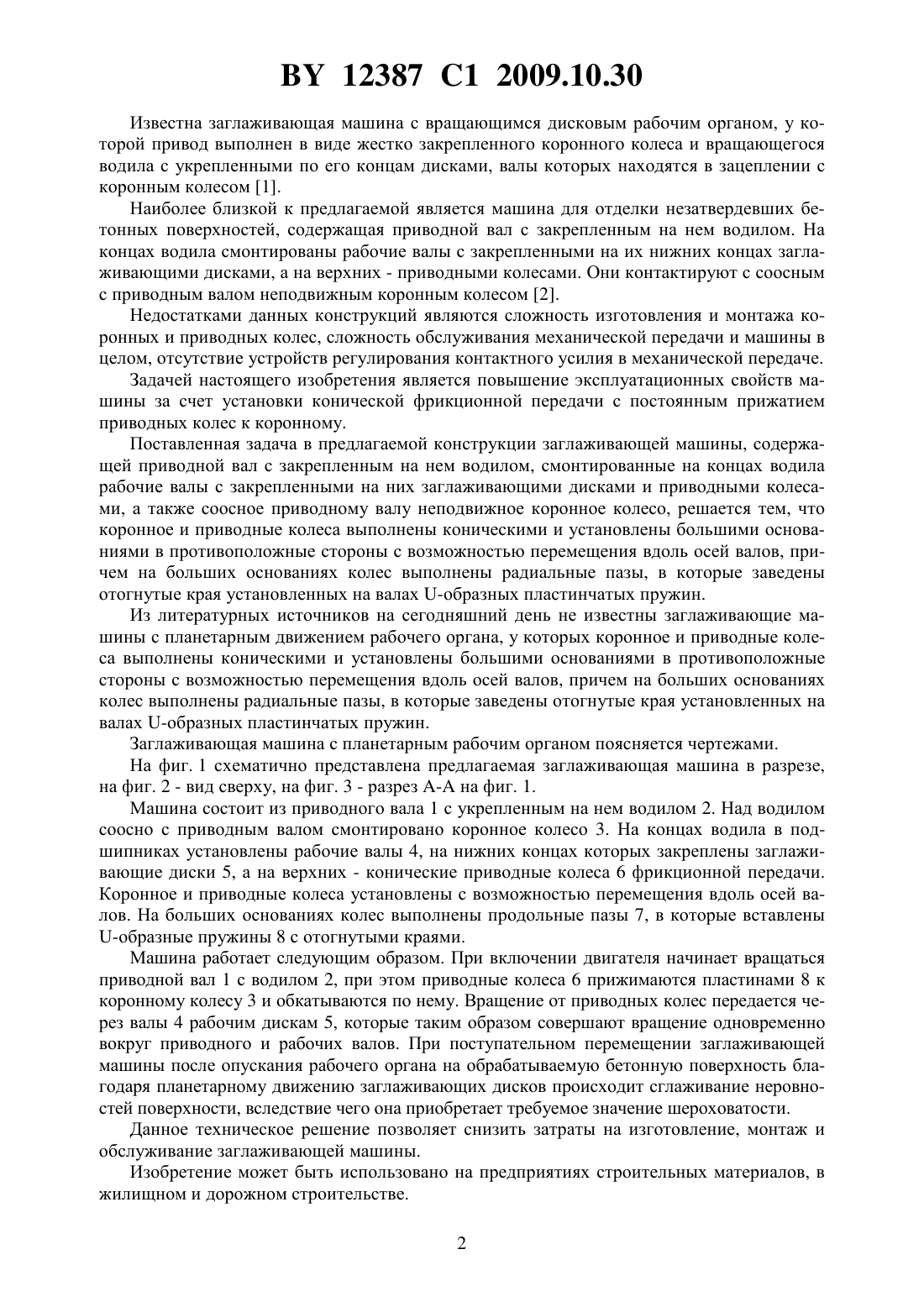

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Вайтехович Петр Евгеньевич Сидоров Николай Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Заглаживающая машина, содержащая приводной вал с закрепленным на нем водилом,смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, а на верхних - приводными колесами, контактирующими с соосным приводному валу неподвижным коронным колесом, отличающаяся тем, что коронное и приводные колеса выполнены коническими и установлены большими основаниями в противоположные стороны с возможностью перемещения вдоль осей валов, причем на больших основаниях колес выполнены радиальные пазы, в которые заведены отогнутые края установленных на валах -образных пластинчатых пружин. Фиг. 1 Изобретение относится к области строительной индустрии и может быть использовано для обработки незатвердевших бетонных поверхностей. 12387 1 2009.10.30 Известна заглаживающая машина с вращающимся дисковым рабочим органом, у которой привод выполнен в виде жестко закрепленного коронного колеса и вращающегося водила с укрепленными по его концам дисками, валы которых находятся в зацеплении с коронным колесом 1. Наиболее близкой к предлагаемой является машина для отделки незатвердевших бетонных поверхностей, содержащая приводной вал с закрепленным на нем водилом. На концах водила смонтированы рабочие валы с закрепленными на их нижних концах заглаживающими дисками, а на верхних - приводными колесами. Они контактируют с соосным с приводным валом неподвижным коронным колесом 2. Недостатками данных конструкций являются сложность изготовления и монтажа коронных и приводных колес, сложность обслуживания механической передачи и машины в целом, отсутствие устройств регулирования контактного усилия в механической передаче. Задачей настоящего изобретения является повышение эксплуатационных свойств машины за счет установки конической фрикционной передачи с постоянным прижатием приводных колес к коронному. Поставленная задача в предлагаемой конструкции заглаживающей машины, содержащей приводной вал с закрепленным на нем водилом, смонтированные на концах водила рабочие валы с закрепленными на них заглаживающими дисками и приводными колесами, а также соосное приводному валу неподвижное коронное колесо, решается тем, что коронное и приводные колеса выполнены коническими и установлены большими основаниями в противоположные стороны с возможностью перемещения вдоль осей валов, причем на больших основаниях колес выполнены радиальные пазы, в которые заведены отогнутые края установленных на валах -образных пластинчатых пружин. Из литературных источников на сегодняшний день не известны заглаживающие машины с планетарным движением рабочего органа, у которых коронное и приводные колеса выполнены коническими и установлены большими основаниями в противоположные стороны с возможностью перемещения вдоль осей валов, причем на больших основаниях колес выполнены радиальные пазы, в которые заведены отогнутые края установленных на валах -образных пластинчатых пружин. Заглаживающая машина с планетарным рабочим органом поясняется чертежами. На фиг. 1 схематично представлена предлагаемая заглаживающая машина в разрезе,на фиг. 2 - вид сверху, на фиг. 3 - разрез - на фиг. 1. Машина состоит из приводного вала 1 с укрепленным на нем водилом 2. Над водилом соосно с приводным валом смонтировано коронное колесо 3. На концах водила в подшипниках установлены рабочие валы 4, на нижних концах которых закреплены заглаживающие диски 5, а на верхних - конические приводные колеса 6 фрикционной передачи. Коронное и приводные колеса установлены с возможностью перемещения вдоль осей валов. На больших основаниях колес выполнены продольные пазы 7, в которые вставлены-образные пружины 8 с отогнутыми краями. Машина работает следующим образом. При включении двигателя начинает вращаться приводной вал 1 с водилом 2, при этом приводные колеса 6 прижимаются пластинами 8 к коронному колесу 3 и обкатываются по нему. Вращение от приводных колес передается через валы 4 рабочим дискам 5, которые таким образом совершают вращение одновременно вокруг приводного и рабочих валов. При поступательном перемещении заглаживающей машины после опускания рабочего органа на обрабатываемую бетонную поверхность благодаря планетарному движению заглаживающих дисков происходит сглаживание неровностей поверхности, вследствие чего она приобретает требуемое значение шероховатости. Данное техническое решение позволяет снизить затраты на изготовление, монтаж и обслуживание заглаживающей машины. Изобретение может быть использовано на предприятиях строительных материалов, в жилищном и дорожном строительстве. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
