Заглаживающее устройство

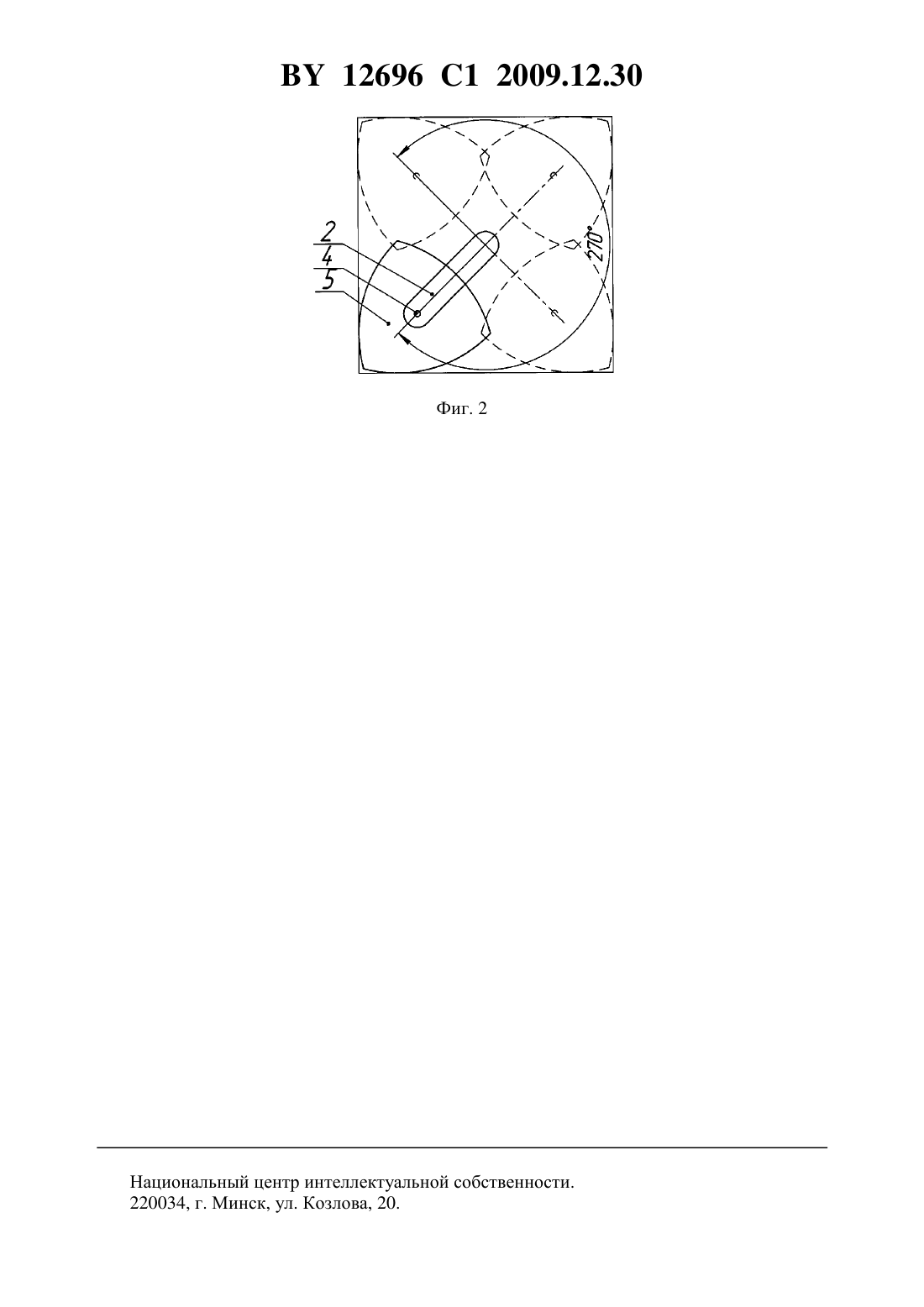

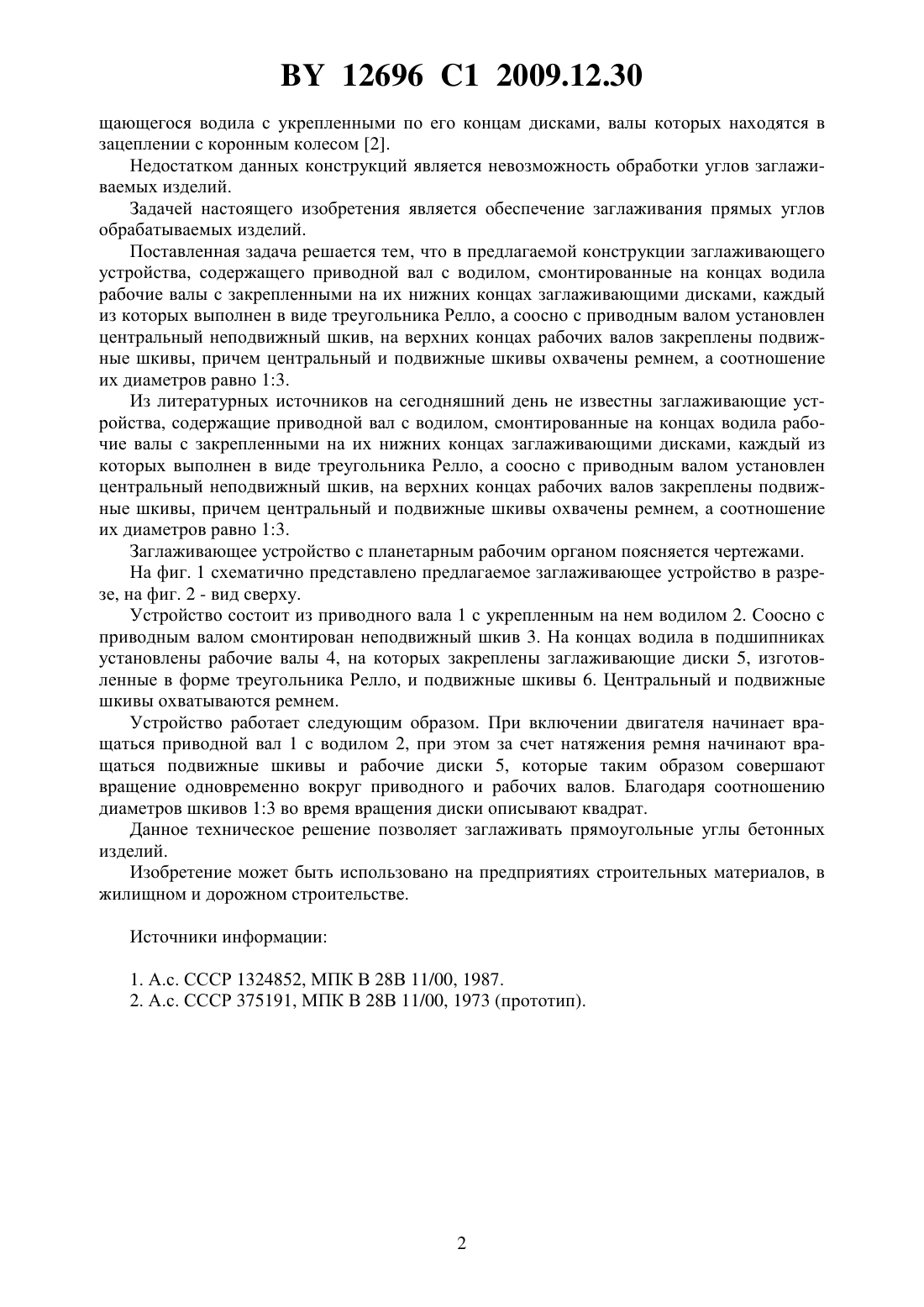

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Вайтехович Петр Евгеньевич Сидоров Николай Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Заглаживающее устройство, содержащее приводной вал с водилом, смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, отличающееся тем, что каждый заглаживающий диск выполнен в виде треугольника Релло, а соосно с приводным валом установлен центральный неподвижный шкив, на верхних концах рабочих валов закреплены подвижные шкивы, причем центральный и подвижные шкивы охвачены ремнем, а соотношение их диаметров равно 13. Изобретение относится к области строительной индустрии и может быть использовано для обработки незатвердевших бетонных поверхностей. Известно заглаживающее устройство для отделки незатвердевших бетонных поверхностей, содержащее корпус с зубчатым венцом на внутренней поверхности, контактирующим с шестерней, установленной посредством подшипников качения на кривошипе приводного вала и жестко связанной с заглаживающим органом. Заглаживающий диск выполнен в виде треугольника Релло. Соотношение диаметров зубчатого венца и шестерни 43 1. Наиболее близким к предлагаемому является устройство с вращающимся рабочим органом, у которого привод выполнен в виде жестко закрепленного коронного колеса и вра 12696 1 2009.12.30 щающегося водила с укрепленными по его концам дисками, валы которых находятся в зацеплении с коронным колесом 2. Недостатком данных конструкций является невозможность обработки углов заглаживаемых изделий. Задачей настоящего изобретения является обеспечение заглаживания прямых углов обрабатываемых изделий. Поставленная задача решается тем, что в предлагаемой конструкции заглаживающего устройства, содержащего приводной вал с водилом, смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, каждый из которых выполнен в виде треугольника Релло, а соосно с приводным валом установлен центральный неподвижный шкив, на верхних концах рабочих валов закреплены подвижные шкивы, причем центральный и подвижные шкивы охвачены ремнем, а соотношение их диаметров равно 13. Из литературных источников на сегодняшний день не известны заглаживающие устройства, содержащие приводной вал с водилом, смонтированные на концах водила рабочие валы с закрепленными на их нижних концах заглаживающими дисками, каждый из которых выполнен в виде треугольника Релло, а соосно с приводным валом установлен центральный неподвижный шкив, на верхних концах рабочих валов закреплены подвижные шкивы, причем центральный и подвижные шкивы охвачены ремнем, а соотношение их диаметров равно 13. Заглаживающее устройство с планетарным рабочим органом поясняется чертежами. На фиг. 1 схематично представлено предлагаемое заглаживающее устройство в разрезе, на фиг. 2 - вид сверху. Устройство состоит из приводного вала 1 с укрепленным на нем водилом 2. Соосно с приводным валом смонтирован неподвижный шкив 3. На концах водила в подшипниках установлены рабочие валы 4, на которых закреплены заглаживающие диски 5, изготовленные в форме треугольника Релло, и подвижные шкивы 6. Центральный и подвижные шкивы охватываются ремнем. Устройство работает следующим образом. При включении двигателя начинает вращаться приводной вал 1 с водилом 2, при этом за счет натяжения ремня начинают вращаться подвижные шкивы и рабочие диски 5, которые таким образом совершают вращение одновременно вокруг приводного и рабочих валов. Благодаря соотношению диаметров шкивов 13 во время вращения диски описывают квадрат. Данное техническое решение позволяет заглаживать прямоугольные углы бетонных изделий. Изобретение может быть использовано на предприятиях строительных материалов, в жилищном и дорожном строительстве. Источники информации 1. А.с. СССР 1324852, МПК В 28 В 11/00, 1987. 2. А.с. СССР 375191, МПК В 28 В 11/00, 1973 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
