Пильная рама отрезного ножовочного станка

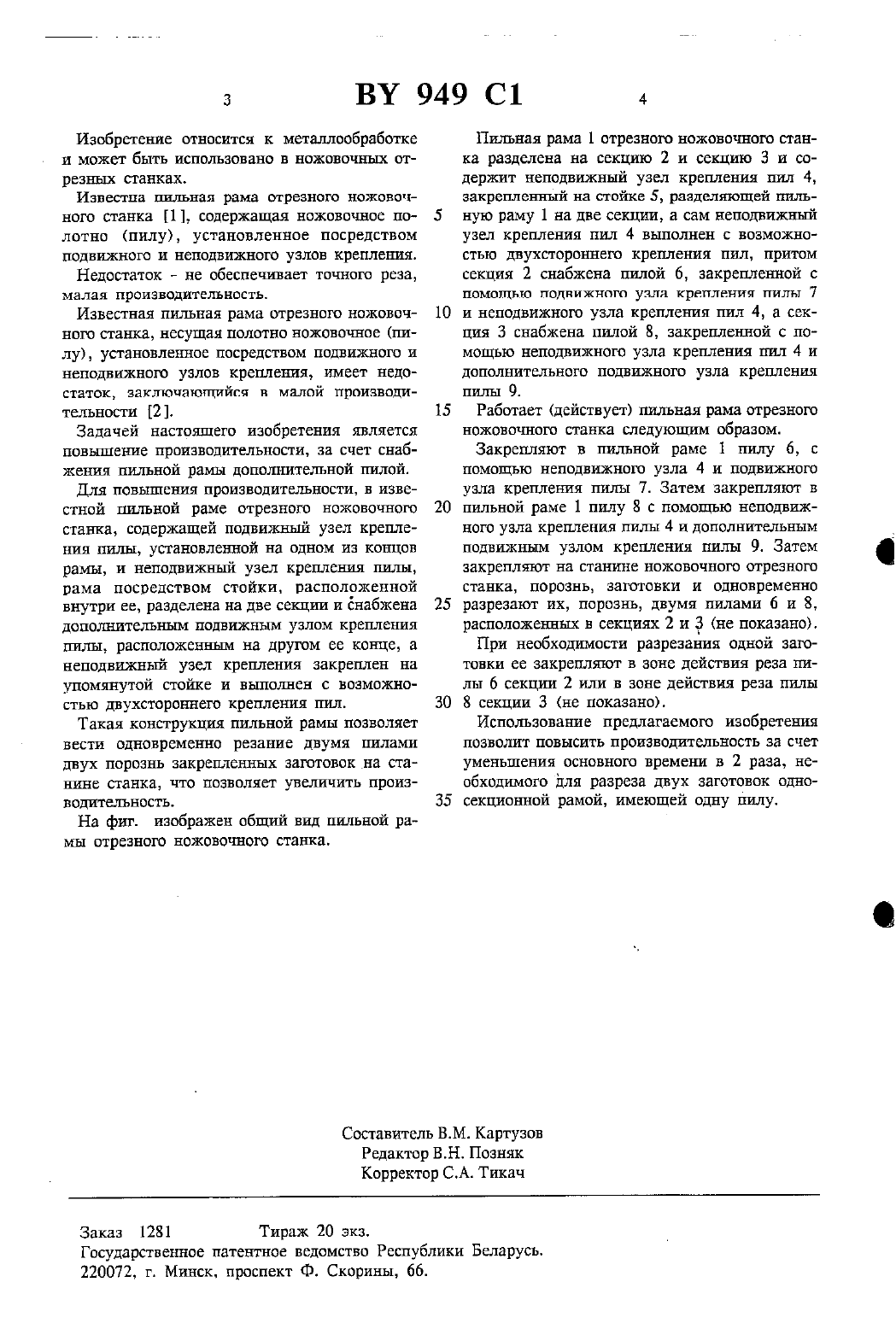

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(22) Дата поступления заявки 31.03.1993(73) Патентообладатель Усов Владлен Иванович (ВТ)Пильная рама ОГРСЗНОГО НОЖОВОЧЗНОГО СТЕНКИ,содержащая подвижвъй узел крепления прыщ,установленньй на одном из коъщов рамы, и неподвижный узел крепления пилы, отличающаяся тем, что рама посредством стойки, расположенной внутрп со, разделена на две бскцгш и снабжена дополнительным подвижным узлом крепления пилы, расположенным на другом ееконце, а неподвижный узел крепления Закройлен на упомянутой стойке и выполнен с возможностью двухстороннего крепления пил.Изобретение относится к металлообработке и может быть использовано в ножовочных отрезных станках.ИЗВЕСТИЯ ПИЛЬБЗЯ рама ОТРВЗНОГО НОЖОВОЧною станка 1, содержащая ножовочное полотно (пилу), установленное посредством подвижного и неподвижного узлов крепления.Недостаток - не обеспечивает точного реза,малая ПРОИЗВОДИТЕЛЬНОСТЬ.Известная пшхьная рама отрезного ножовочного станка, несущая полотно ножовочное (пилу), установленное посредством подвижного и неподвижного узлов крепления, имеет недостаток, заключающийся в малой производительности 2.Задачей настоязпего изобретения является повышение производительности, за счет снабжения пильной рамы дополнительной птшой.Для повышения производительности, в известной пильной раме отрезного ножовочного станка, содержащей подвижный узел крепления пилы, установленной на одном из концов рамы, и неподвижный узел крещения пилы,рама посредством стойки, расположенной внутри ее, разделена на две секции и снабжена дополнительным подвижным узлом крепления пилы, расположенным на другом ее конце, а неподвижный узел крепления закреплен на упомянутой стойке и выполнен с возможностью двухстороннего крепления пил.Такая конструкция пильной рамы позволяет вести одновременно резание двумя пилами двух порознь закрепленных заготовок на станине станка, что позволяет увеличить производительность.На фиг. изображен общий вид пильной рамы отрезного ножовочного станка.Пильная рама 1 отрезного ножовочного станка разделена на секцию 2 и секцию 3 и содержит неподвижный узел крепления пил 4,закрепленный на стойке 5, разделяющей пильную раму 1 на две секции, а сам неподвижный узел крепления пил 4 выполнен с возможностью двухстороннего крепления пил, притом секция 2 снабжена пилой 6, закрепленной с ПОМОЩЬЮ ПОДВИЖНОГО УЗЛН КрЕЖТЛЕНИЯ ПИЛЫ 7 и неподвижного узла крепления пил 4, а секция 3 снабжена пилой 8, закрепленной с помощью неподвижного узла крепления пил 4 и дополнительного подвижного узла крепления пилы 9.Работает (действует) пильная рама отрезного ножовочного станка следующим образом.Закрепляют в пильной раме 1 пилу б, с помощью неподвижного узла 4 и подвижного узла крепления пилы 7. Затем закрепляют в пильной раме 1 пилу 8 с помощью неподвижного узла крепления пилы 4 и дополнительным подвижным узлом крепления пилы 9. Затем закрепляют на станине ножовочного отрезного станка, порознь, заготовки и одновременно разрезают их, порознь, двумя пилами 6 и 8,расположенных в секциях 2 и(не показано).При необходимости разрезания одной заготовки ее закрепляют в зоне действия реза пилы 6 секции 2 или в зоне действия реза пилы 8 секции 3 (не показано).Использование предлагаемого изобретения позволит повысить производительность за счет уменьшения основного времени в 2 раза, необходимого для разреза двух заготовок односекционной рамой, имеющей одну пилу.Государственное патентное ведомство Республики Беларусь.
