Сельскохозяйственная уборочная машина

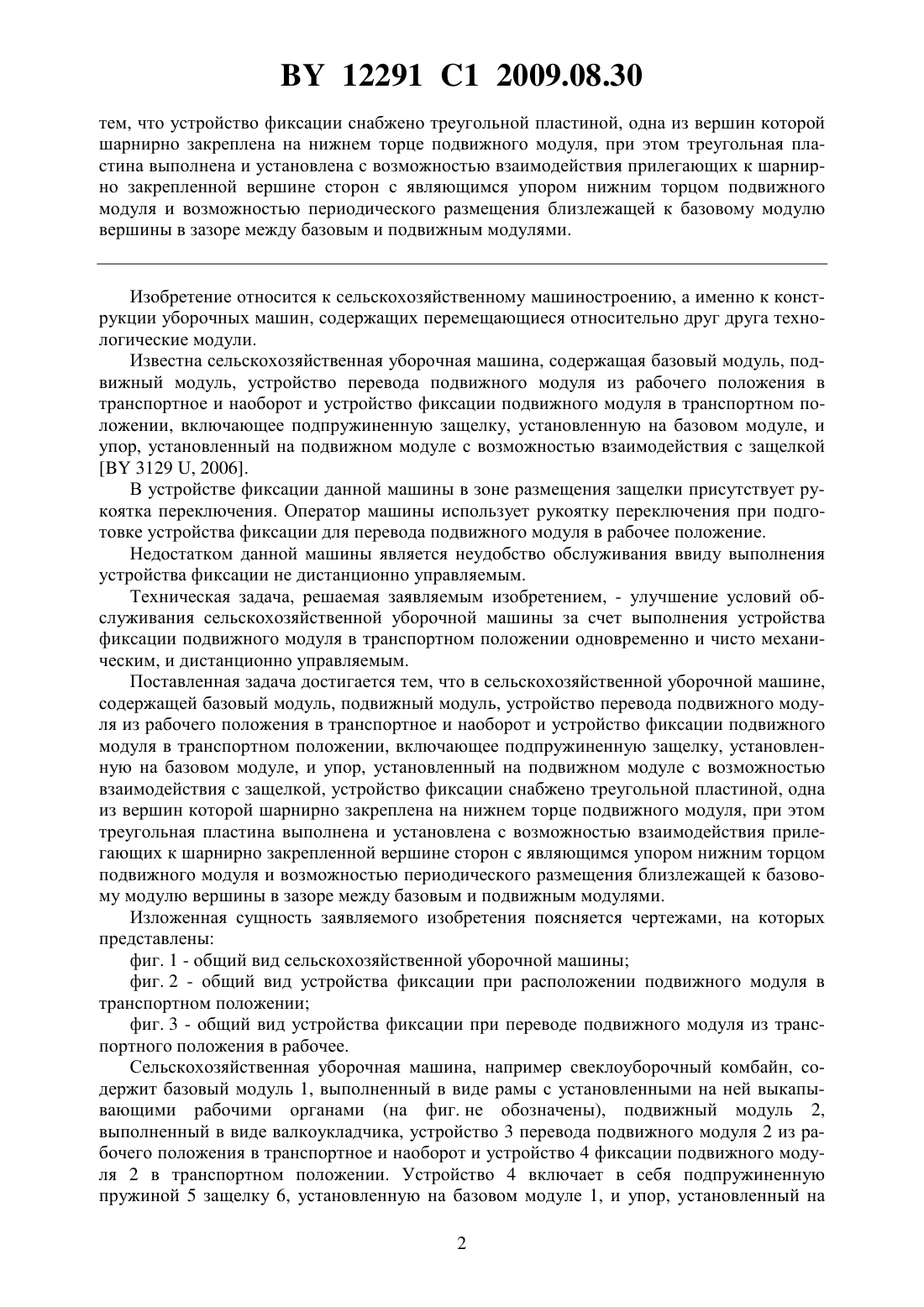

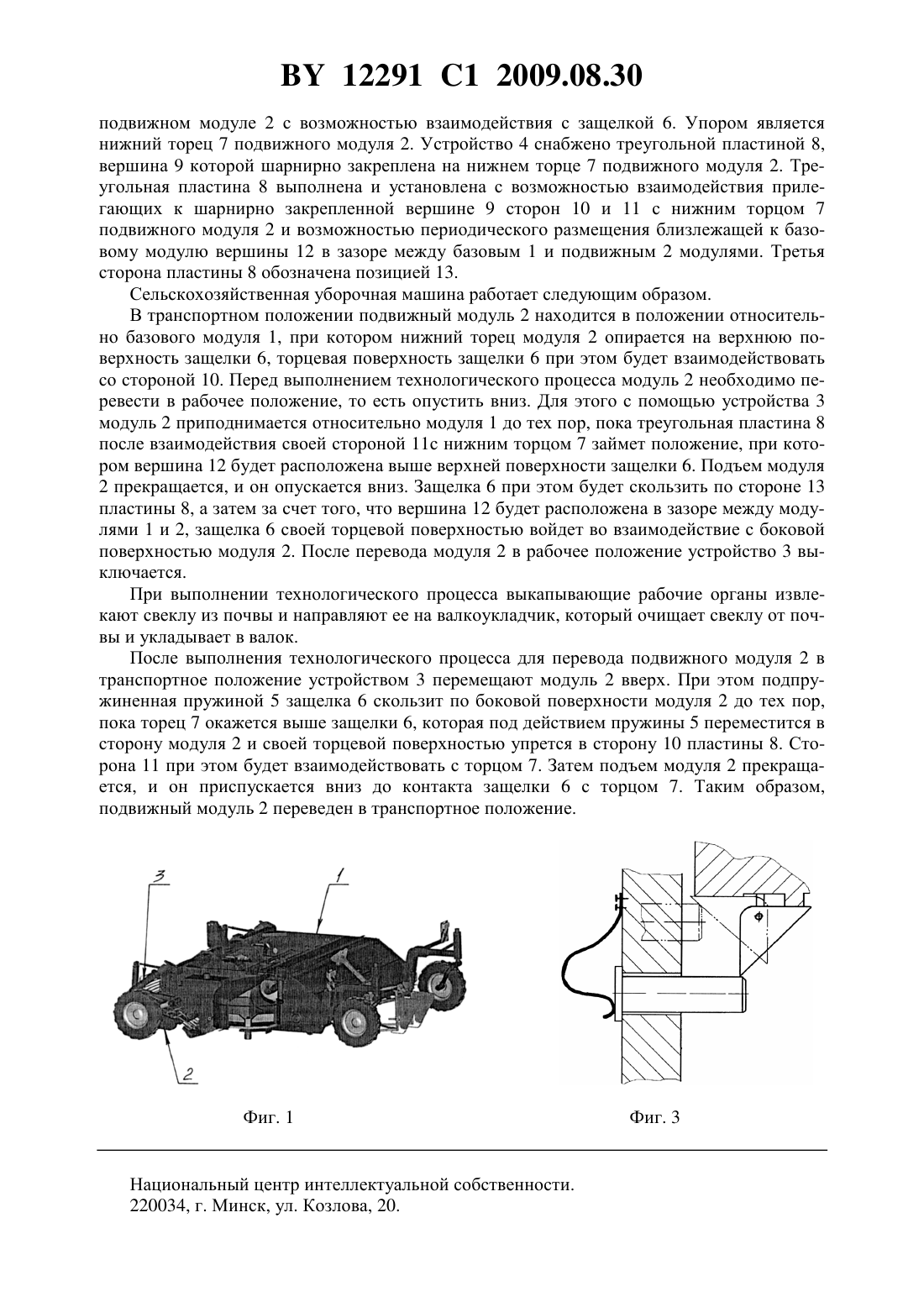

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Федорович Сергей Александрович Меженников Александр Павлович Волков Иван Васильевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку, установленную на базовом модуле, и упор, установленный на подвижном модуле с возможностью взаимодействия с защелкой, отличающаяся 12291 1 2009.08.30 тем, что устройство фиксации снабжено треугольной пластиной, одна из вершин которой шарнирно закреплена на нижнем торце подвижного модуля, при этом треугольная пластина выполнена и установлена с возможностью взаимодействия прилегающих к шарнирно закрепленной вершине сторон с являющимся упором нижним торцом подвижного модуля и возможностью периодического размещения близлежащей к базовому модулю вершины в зазоре между базовым и подвижным модулями. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции уборочных машин, содержащих перемещающиеся относительно друг друга технологические модули. Известна сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку, установленную на базовом модуле, и упор, установленный на подвижном модуле с возможностью взаимодействия с защелкой 3129 , 2006. В устройстве фиксации данной машины в зоне размещения защелки присутствует рукоятка переключения. Оператор машины использует рукоятку переключения при подготовке устройства фиксации для перевода подвижного модуля в рабочее положение. Недостатком данной машины является неудобство обслуживания ввиду выполнения устройства фиксации не дистанционно управляемым. Техническая задача, решаемая заявляемым изобретением, - улучшение условий обслуживания сельскохозяйственной уборочной машины за счет выполнения устройства фиксации подвижного модуля в транспортном положении одновременно и чисто механическим, и дистанционно управляемым. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку, установленную на базовом модуле, и упор, установленный на подвижном модуле с возможностью взаимодействия с защелкой, устройство фиксации снабжено треугольной пластиной, одна из вершин которой шарнирно закреплена на нижнем торце подвижного модуля, при этом треугольная пластина выполнена и установлена с возможностью взаимодействия прилегающих к шарнирно закрепленной вершине сторон с являющимся упором нижним торцом подвижного модуля и возможностью периодического размещения близлежащей к базовому модулю вершины в зазоре между базовым и подвижным модулями. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - общий вид устройства фиксации при расположении подвижного модуля в транспортном положении фиг. 3 - общий вид устройства фиксации при переводе подвижного модуля из транспортного положения в рабочее. Сельскохозяйственная уборочная машина, например свеклоуборочный комбайн, содержит базовый модуль 1, выполненный в виде рамы с установленными на ней выкапывающими рабочими органами (на фиг. не обозначены), подвижный модуль 2,выполненный в виде валкоукладчика, устройство 3 перевода подвижного модуля 2 из рабочего положения в транспортное и наоборот и устройство 4 фиксации подвижного модуля 2 в транспортном положении. Устройство 4 включает в себя подпружиненную пружиной 5 защелку 6, установленную на базовом модуле 1, и упор, установленный на 2 12291 1 2009.08.30 подвижном модуле 2 с возможностью взаимодействия с защелкой 6. Упором является нижний торец 7 подвижного модуля 2. Устройство 4 снабжено треугольной пластиной 8,вершина 9 которой шарнирно закреплена на нижнем торце 7 подвижного модуля 2. Треугольная пластина 8 выполнена и установлена с возможностью взаимодействия прилегающих к шарнирно закрепленной вершине 9 сторон 10 и 11 с нижним торцом 7 подвижного модуля 2 и возможностью периодического размещения близлежащей к базовому модулю вершины 12 в зазоре между базовым 1 и подвижным 2 модулями. Третья сторона пластины 8 обозначена позицией 13. Сельскохозяйственная уборочная машина работает следующим образом. В транспортном положении подвижный модуль 2 находится в положении относительно базового модуля 1, при котором нижний торец модуля 2 опирается на верхнюю поверхность защелки 6, торцевая поверхность защелки 6 при этом будет взаимодействовать со стороной 10. Перед выполнением технологического процесса модуль 2 необходимо перевести в рабочее положение, то есть опустить вниз. Для этого с помощью устройства 3 модуль 2 приподнимается относительно модуля 1 до тех пор, пока треугольная пластина 8 после взаимодействия своей стороной 11 с нижним торцом 7 займет положение, при котором вершина 12 будет расположена выше верхней поверхности защелки 6. Подъем модуля 2 прекращается, и он опускается вниз. Защелка 6 при этом будет скользить по стороне 13 пластины 8, а затем за счет того, что вершина 12 будет расположена в зазоре между модулями 1 и 2, защелка 6 своей торцевой поверхностью войдет во взаимодействие с боковой поверхностью модуля 2. После перевода модуля 2 в рабочее положение устройство 3 выключается. При выполнении технологического процесса выкапывающие рабочие органы извлекают свеклу из почвы и направляют ее на валкоукладчик, который очищает свеклу от почвы и укладывает в валок. После выполнения технологического процесса для перевода подвижного модуля 2 в транспортное положение устройством 3 перемещают модуль 2 вверх. При этом подпружиненная пружиной 5 защелка 6 скользит по боковой поверхности модуля 2 до тех пор,пока торец 7 окажется выше защелки 6, которая под действием пружины 5 переместится в сторону модуля 2 и своей торцевой поверхностью упрется в сторону 10 пластины 8. Сторона 11 при этом будет взаимодействовать с торцом 7. Затем подъем модуля 2 прекращается, и он приспускается вниз до контакта защелки 6 с торцом 7. Таким образом,подвижный модуль 2 переведен в транспортное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
