Гелиоустановка

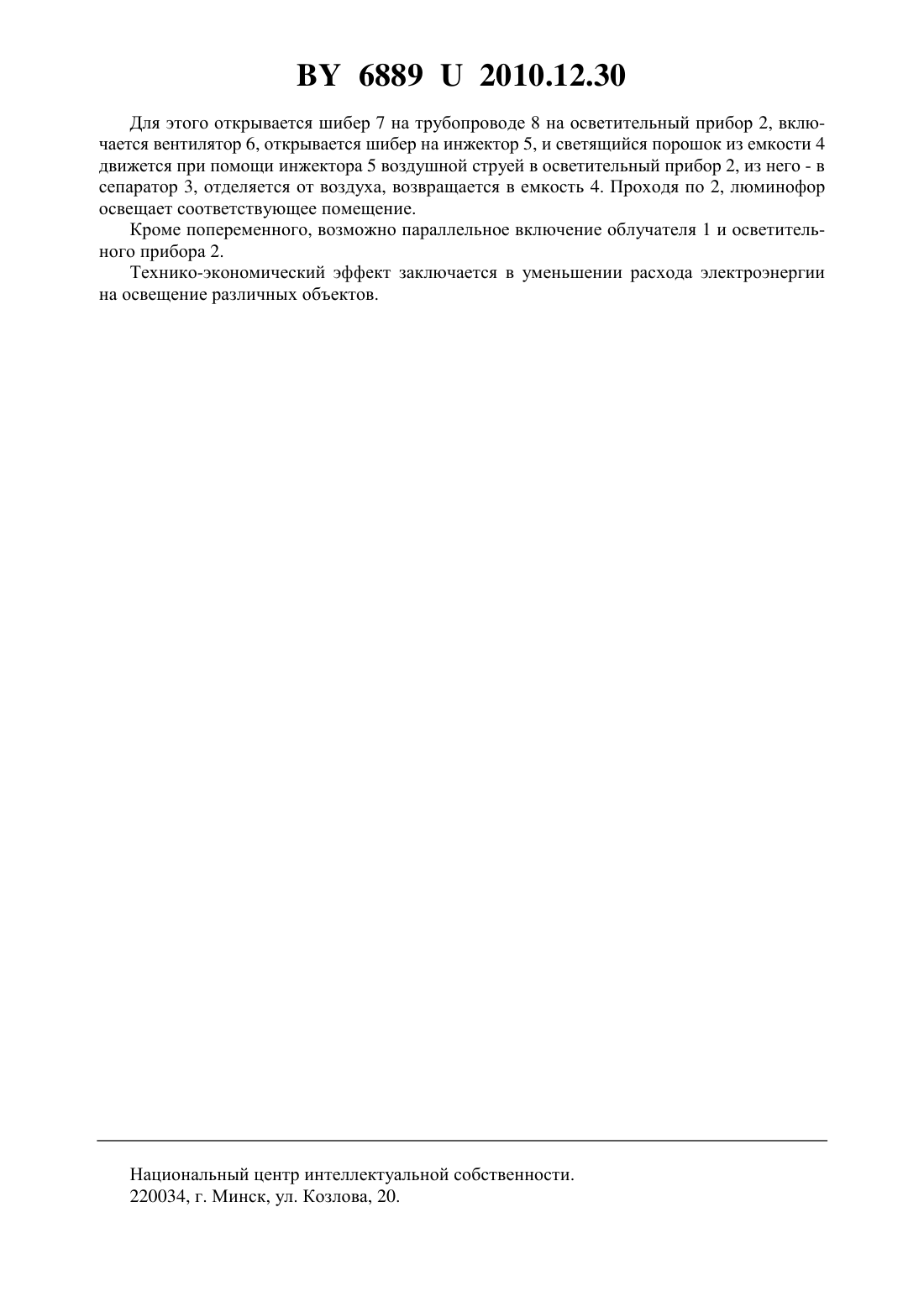

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Власова Татьяна Андреевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Гелиоустановка, состоящая из облучателя, осветительного прибора, емкости, трубопроводов, отличающаяся тем, что между облучателем и осветительным прибором установлен сепаратор, под ним смонтирована емкость, снабженная инжектором и вентилятором, трубопроводы инжектора оборудованы шиберами. Гелиоустановка относится к инженерно-техническому оборудованию зданий и может быть использована для освещения внутренних помещений, как при наличии солнечного излучения, так и в промежутке между ними (ночь, тучи, туман), благодаря запасенному люминофором излучению во время инсоляции. Известна система освещения, состоящая из световодов и зеркал, направляющих свет на поверхность, покрытую слоем люминофора 1. Этот слой, светящийся при отсутствии 68892010.12.30 инсоляции, освещает помещения через световоды. Для этого поворотные зеркала переключают поток с направления от солнца в направление на люминофор. Недостаток аналога - малое количество запасенного солнечного излучения, т.к. оно запасается только слоем люминофора, толщина которого ограничена прозрачностью вещества люминофора. Поэтому размеры, количество помещений, мощность и время освещения незначительны. Увеличить мощность и время люминофорного освещения можно путем увеличения массы действующего люминофора, но эта масса должна облучаться и излучать по своему объему. В системе по 2 выбран жидкий люминофор, благодаря чему его можно накапливать в емкости, трансформировать по трубам в плоские облучатели и плоские осветители. Устройство состоит из облучателя (для солнечной экспозиции), емкости, насосов, распределительной трубопроводной сети, осветительных приборов. Недостатки прототипа - высокие требования к плотности, герметичности всех элементов, находящихся под давлением жидкости, большой расход энергии на прокачку насосами, расслоение в емкости. Задача, на решение которой направлена настоящая полезная модель, состоит в упрощении конструкции, облегчении обслуживания, повышении надежности действия устройства для освещения путем использования порошкообразного люминофора. Технический результат - создание системы освещения внутренних помещений зданий с уменьшенным расходом энергии, повышенным удобством использования, снижением капитальных затрат. Это достигается тем, что в гелиоустановке, состоящей из облучателя, осветительного прибора, емкости, трубопроводов, между облучателем и осветительным прибором установлен сепаратор, под ним - емкость, снабженная инжектором и вентилятором, трубопроводы инжектора оборудованы шиберами. На фигуре показана конструкция гелиоустановки, где обозначено 1 - облучатель, 2 осветительный прибор, 3 - сепаратор, 4 - емкость, 5 - инжектор, 6 - вентилятор, 7 - шиберы, 8 - трубопроводы. Стрелки - движение сред, широкая стрелка - инсоляция, пунктирные - излучение люминофора. Гелиоустановка состоит из облучателя 1 в виде прозрачной полости, подлежащей инсоляции (это, например, шар внутри гелиоконцентратора). Осветительный прибор 2 выполнен также в виде прозрачной полости, по форме соответствующей требованиям интерьера (шар, плоскость, трубка, спираль и т.д.). Облучатель 1 и осветительный прибор 2 связаны с сепаратором 3 (это циклон с двумя тангенциальными и одним осевым патрубком). Снизу сепаратор 3 через отверстие связан с емкостью 4. Под ней монтируется инжектор 5 соплового типа, подключенный к вентилятору 6. Шиберы 7 установлены на трубопроводах 8, связывающих элементы гелиоустановки. Действует гелиоустановка следующим образом. В емкость 4 засыпается порошок люминофора (это, например, сульфид цинка, активизированный медью, или иттрийалюминиевый оксид, легированный редкоземельными элементами порошок в виде частиц размером 50-100 нм, удельной поверхностью 70-120 м 2/г). Облучатель 1 устанавливается в режим инсоляции, открывается шибер между инжектором 5 и облучателем 1, включается вентилятор 6. Благодаря действию струи воздуха(или другого газа, которым предварительно заполняется вся система) под емкостью 4 создается разрежение. Открывается шибер под емкостью 4, порошок увлекается струей и подается в облучатель 1, где идет зарядка люминофора. После облучателя 1 поток воздуха подает порошок в сепаратор 3. Взвешенные частицы центробежной силой отбрасываются на стенку и стекают вниз и далее - в емкость 4. В ней сверху накапливается облученный люминофор, а снизу выбирается инжектором необлученный. Так в емкости 4 собирается светящийся порошок. При окончании инсоляции (вечер) шиберы на облучатель и на инжектор закрываются, вентилятор отключается. Система готова к работе в режиме освещения. 2 68892010.12.30 Для этого открывается шибер 7 на трубопроводе 8 на осветительный прибор 2, включается вентилятор 6, открывается шибер на инжектор 5, и светящийся порошок из емкости 4 движется при помощи инжектора 5 воздушной струей в осветительный прибор 2, из него - в сепаратор 3, отделяется от воздуха, возвращается в емкость 4. Проходя по 2, люминофор освещает соответствующее помещение. Кроме попеременного, возможно параллельное включение облучателя 1 и осветительного прибора 2. Технико-экономический эффект заключается в уменьшении расхода электроэнергии на освещение различных объектов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
