Бункер зерноуборочного комбайна для сборки продуктов обмолота

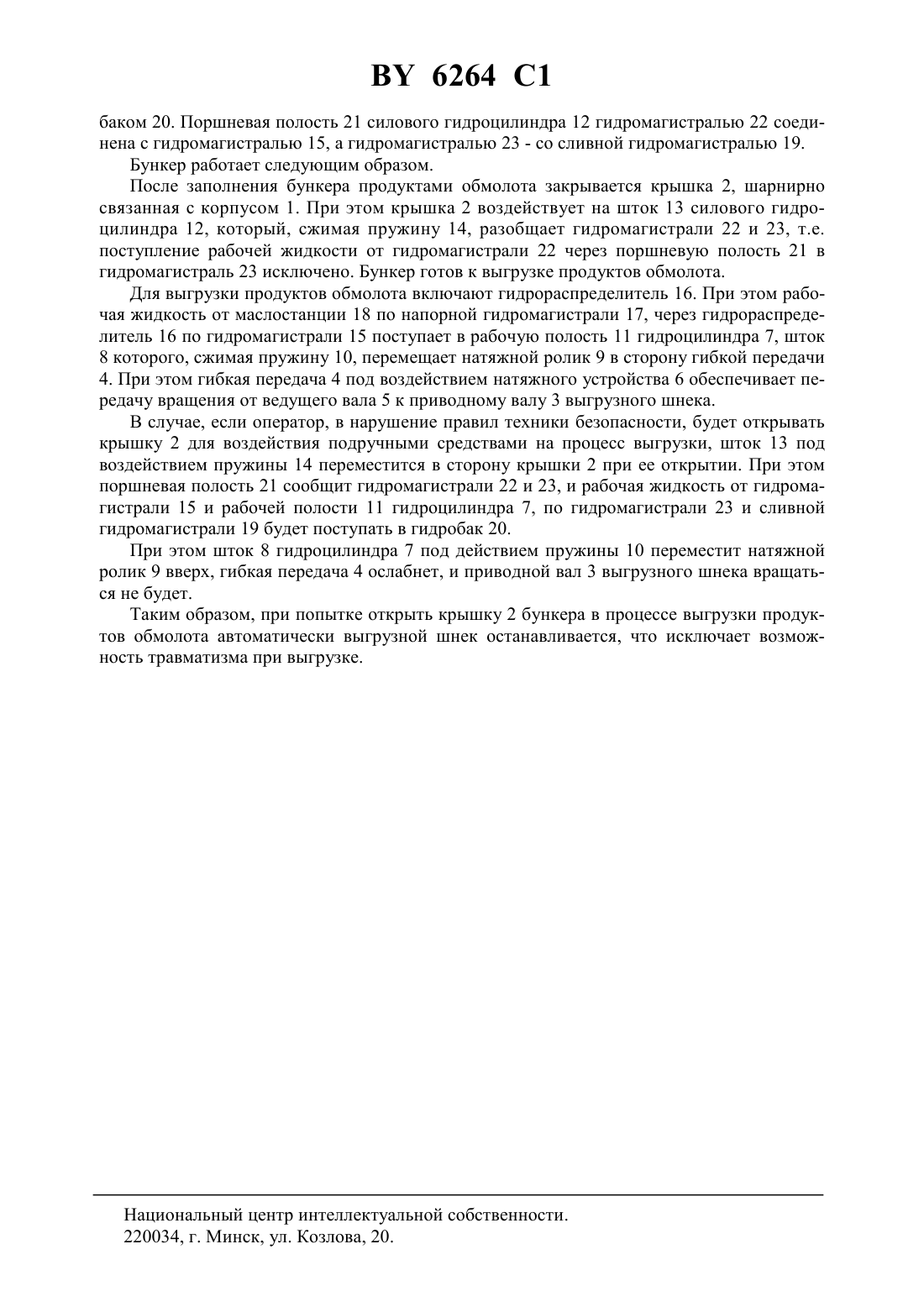

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУНКЕР ЗЕРНОУБОРОЧНОГО КОМБАЙНА ДЛЯ СБОРКИ ПРОДУКТОВ ОБМОЛОТА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Бункер зерноуборочного комбайна для сбора продуктов обмолота, содержащий корпус с крышкой, выгрузной шнек с приводным валом, соединенным гибкой передачей с ведущим валом, натяжное устройство гибкой передачи, включающее гидроцилиндр, напорную и сливную гидромагистрали, связанные через гидрораспределитель с рабочей полостью гидроцилиндра натяжного устройства, отличающийся тем, что он снабжен силовым гидроцилиндром, включенным в гидромагистраль, связанную с рабочей полостью гидроцилиндра натяжного устройства, установленным с возможностью взаимодействия его штока с крышкой и выполненным с подпружиненным в сторону открытия крышки поршнем, причем поршневая полость силового гидроцилиндра связана со сливной гидромагистралью.(56) Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на Дону, 1986. - С. 74.1667723 1, 1991.1607736 1, 1990.2062016 1, 1996. Изобретение относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, где необходимо собрать мелкие растительные части - продукты обмолота. Известен бункер зерноуборочного комбайна для сбора продуктов обмолота (Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 74), содержащий корпус с крышкой, выгрузной шнек с приводным валом, соединенным гибкой передачей с ведущим валом, натяжное устройство гибкой передачи, включающее гидроцилиндр, напорную и сливную гидромагистрали, связанные через гидрораспределитель с рабочей полостью гидроцилиндра натяжного устройства. Бункер работает следующим образом. После заполнения бункера закрывается крышка, рабочая жидкость из напорной гидромагистрали подается в рабочую полость гидроцилиндра натяжного устройства, и гибкая передача передает вращение от ведущего вала к приводному валу шнека. Выгрузной шнек производит выгрузку продуктов обмолота из бункера. В процессе выгрузки оператор, не закрывая крышку бункера, в нарушение правил техники безопасности, подручными средствами, пытаясь ускорить процесс выгрузки, разрушает своды из зерновой части. Устройство, которое бы предотвращало подобные действия оператора, в данном бункере отсутствует. Отсутствие такого устройства и является недостатком данного бункера. Задача, решаемая данным изобретением, - обеспечение безопасности работ при выгрузке зерновой части растений из бункера. Для этого бункер зерноуборочного комбайна для сбора продуктов обмолота, содержащий корпус с крышкой, выгрузной шнек с приводным валом, соединенным гибкой передачей с ведущим валом, натяжное устройство гибкой передачи, включающее гидроцилиндр,напорную и сливную гидромагистрали, связанные через гидрораспределитель с рабочей полостью гидроцилиндра натяжного устройства, снабжен силовым гидроцилиндром,включенным в гидромагистраль, связанную с рабочей полостью гидроцилиндра натяжного устройства, установленным с возможностью взаимодействия его штока с крышкой и выполненным с подпружиненным в сторону открытия крышки поршнем, причем поршневая полость силового гидроцилиндра связана со сливной гидромагистралью. Изложенная сущность изобретения поясняется чертежом, на котором представлена гидрокинематическая схема. Бункер зерноуборочного комбайна для сбора продуктов обмолота состоит из корпуса 1 с шарнирно связанной с ним крышкой 2, выгрузного шнека (на фиг. не показан) с приводным валом 3, связанным гибкой передачей 4 с ведущим валом 5. Гибкая передача 4 вводится в зацепление с валами 3 и 5 с помощью натяжного устройства 6, включающего гидроцилиндр 7, шток 8 которого шарнирно соединен с натяжным роликом 9 и подпружинен пружиной 10 в сторону рабочей полости 11. На корпусе 1 установлен силовой гидроцилиндр 12, шток 13 которого подпружинен пружиной 14 в сторону крышки 2 и взаимодействует с ней при ее закрытии. Рабочая полость 11 гидроцилиндра 7 гидромагистралью 15 соединена с гидрораспределителем 16, который в свою очередь напорной гидромагистралью 17 соединен с маслостанцией 18, а сливной гилромагистралью 19 - с гидро 2 6264 1 баком 20. Поршневая полость 21 силового гидроцилиндра 12 гидромагистралью 22 соединена с гидромагистралью 15, а гидромагистралью 23 - со сливной гидромагистралью 19. Бункер работает следующим образом. После заполнения бункера продуктами обмолота закрывается крышка 2, шарнирно связанная с корпусом 1. При этом крышка 2 воздействует на шток 13 силового гидроцилиндра 12, который, сжимая пружину 14, разобщает гидромагистрали 22 и 23, т.е. поступление рабочей жидкости от гидромагистрали 22 через поршневую полость 21 в гидромагистраль 23 исключено. Бункер готов к выгрузке продуктов обмолота. Для выгрузки продуктов обмолота включают гидрораспределитель 16. При этом рабочая жидкость от маслостанции 18 по напорной гидромагистрали 17, через гидрораспределитель 16 по гидромагистрали 15 поступает в рабочую полость 11 гидроцилиндра 7, шток 8 которого, сжимая пружину 10, перемещает натяжной ролик 9 в сторону гибкой передачи 4. При этом гибкая передача 4 под воздействием натяжного устройства 6 обеспечивает передачу вращения от ведущего вала 5 к приводному валу 3 выгрузного шнека. В случае, если оператор, в нарушение правил техники безопасности, будет открывать крышку 2 для воздействия подручными средствами на процесс выгрузки, шток 13 под воздействием пружины 14 переместится в сторону крышки 2 при ее открытии. При этом поршневая полость 21 сообщит гидромагистрали 22 и 23, и рабочая жидкость от гидромагистрали 15 и рабочей полости 11 гидроцилиндра 7, по гидромагистрали 23 и сливной гидромагистрали 19 будет поступать в гидробак 20. При этом шток 8 гидроцилиндра 7 под действием пружины 10 переместит натяжной ролик 9 вверх, гибкая передача 4 ослабнет, и приводной вал 3 выгрузного шнека вращаться не будет. Таким образом, при попытке открыть крышку 2 бункера в процессе выгрузки продуктов обмолота автоматически выгрузной шнек останавливается, что исключает возможность травматизма при выгрузке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
