Ограждение входа на передвижную доильную установку

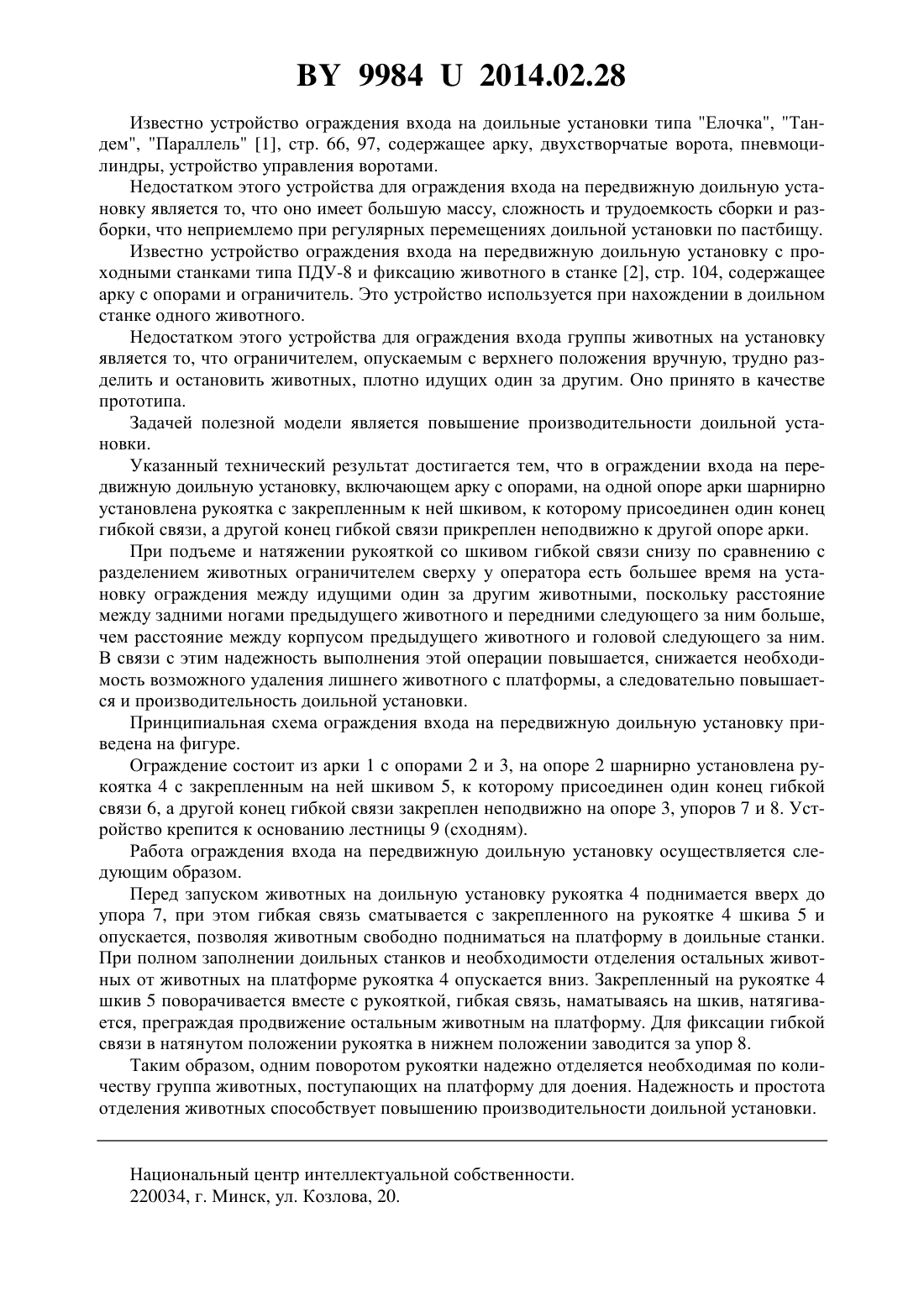

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОГРАЖДЕНИЕ ВХОДА НА ПЕРЕДВИЖНУЮ ДОИЛЬНУЮ УСТАНОВКУ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Китиков Вадим Олегович Антошук Сергей Анатольевич Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Ограждение входа на передвижную доильную установку, содержащее арку с опорами,отличающееся тем, что на одной опоре арки шарнирно установлена рукоятка с закрепленным к ней шкивом, к которому присоединен один конец гибкой связи, а другой конец гибкой связи закреплен неподвижно к другой опоре арки.(56) 1. Дашков В.Н., Китиков В.О., Сорокин Э.П. и др. Технология и оборудование для доения коров. Пособие. - Минск Учебно-методический центр Минсельхозпрода Республики Беларусь, 2007. - С. 66, 97. 2. Борисенко О.А., Вагин Ю.Т., Добышев А.С. и др. Техническое обеспечение производства молока. Практическое пособие.Гомель ОАО Гомельагрокомплект, 2006. С. 104 (прототип). Полезная модель относится к машинам для сельского хозяйства и может быть использована при доении на передвижных доильных установках с групповым расположением животных в доильных станках. 99842014.02.28 Известно устройство ограждения входа на доильные установки типа Елочка, Тандем, Параллель 1, стр. 66, 97, содержащее арку, двухстворчатые ворота, пневмоцилиндры, устройство управления воротами. Недостатком этого устройства для ограждения входа на передвижную доильную установку является то, что оно имеет большую массу, сложность и трудоемкость сборки и разборки, что неприемлемо при регулярных перемещениях доильной установки по пастбищу. Известно устройство ограждения входа на передвижную доильную установку с проходными станками типа ПДУ-8 и фиксацию животного в станке 2, стр. 104, содержащее арку с опорами и ограничитель. Это устройство используется при нахождении в доильном станке одного животного. Недостатком этого устройства для ограждения входа группы животных на установку является то, что ограничителем, опускаемым с верхнего положения вручную, трудно разделить и остановить животных, плотно идущих один за другим. Оно принято в качестве прототипа. Задачей полезной модели является повышение производительности доильной установки. Указанный технический результат достигается тем, что в ограждении входа на передвижную доильную установку, включающем арку с опорами, на одной опоре арки шарнирно установлена рукоятка с закрепленным к ней шкивом, к которому присоединен один конец гибкой связи, а другой конец гибкой связи прикреплен неподвижно к другой опоре арки. При подъеме и натяжении рукояткой со шкивом гибкой связи снизу по сравнению с разделением животных ограничителем сверху у оператора есть большее время на установку ограждения между идущими один за другим животными, поскольку расстояние между задними ногами предыдущего животного и передними следующего за ним больше,чем расстояние между корпусом предыдущего животного и головой следующего за ним. В связи с этим надежность выполнения этой операции повышается, снижается необходимость возможного удаления лишнего животного с платформы, а следовательно повышается и производительность доильной установки. Принципиальная схема ограждения входа на передвижную доильную установку приведена на фигуре. Ограждение состоит из арки 1 с опорами 2 и 3, на опоре 2 шарнирно установлена рукоятка 4 с закрепленным на ней шкивом 5, к которому присоединен один конец гибкой связи 6, а другой конец гибкой связи закреплен неподвижно на опоре 3, упоров 7 и 8. Устройство крепится к основанию лестницы 9 (сходням). Работа ограждения входа на передвижную доильную установку осуществляется следующим образом. Перед запуском животных на доильную установку рукоятка 4 поднимается вверх до упора 7, при этом гибкая связь сматывается с закрепленного на рукоятке 4 шкива 5 и опускается, позволяя животным свободно подниматься на платформу в доильные станки. При полном заполнении доильных станков и необходимости отделения остальных животных от животных на платформе рукоятка 4 опускается вниз. Закрепленный на рукоятке 4 шкив 5 поворачивается вместе с рукояткой, гибкая связь, наматываясь на шкив, натягивается, преграждая продвижение остальным животным на платформу. Для фиксации гибкой связи в натянутом положении рукоятка в нижнем положении заводится за упор 8. Таким образом, одним поворотом рукоятки надежно отделяется необходимая по количеству группа животных, поступающих на платформу для доения. Надежность и простота отделения животных способствует повышению производительности доильной установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
