Регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия

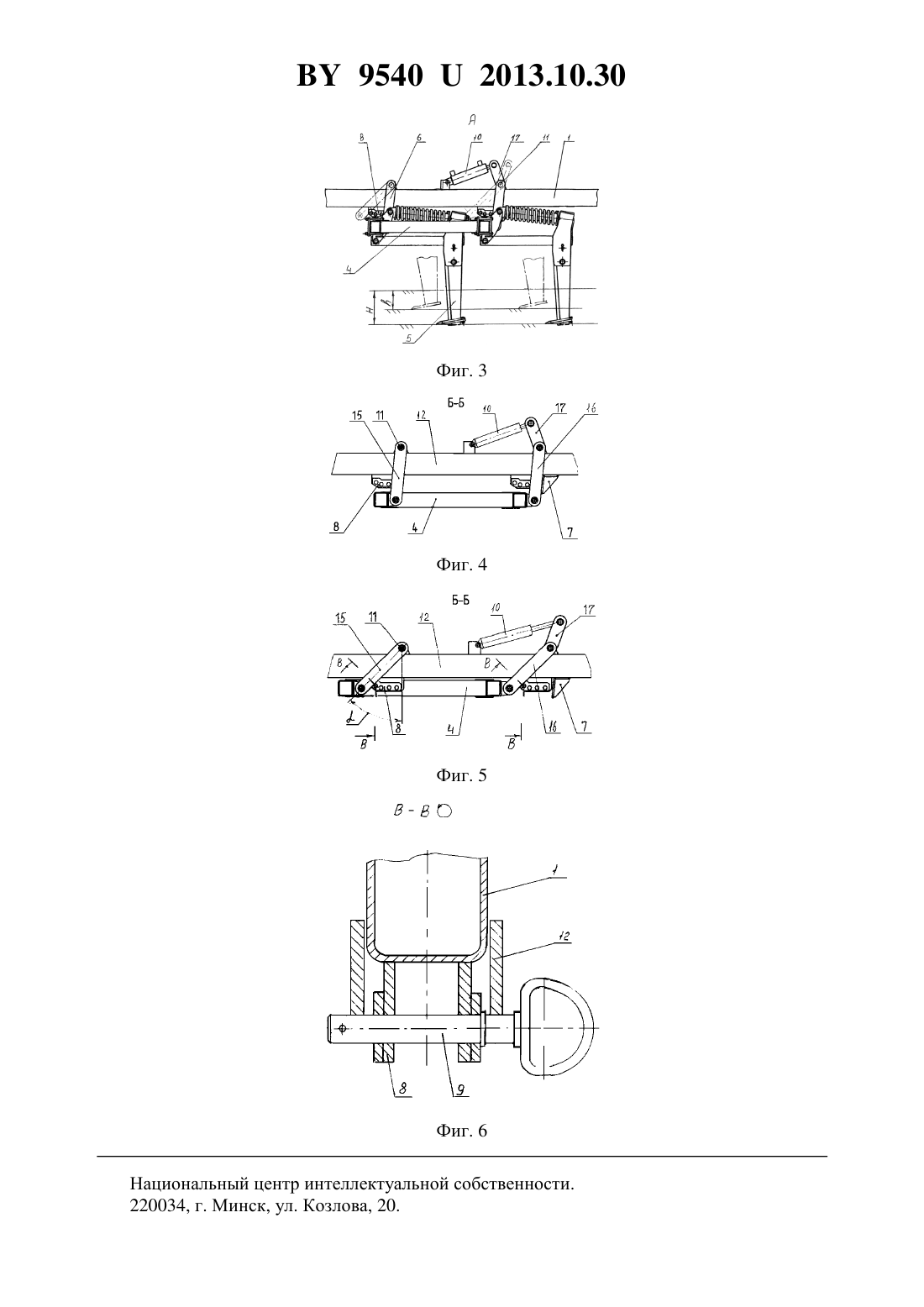

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕГУЛИРОВОЧНОЕ УСТРОЙСТВО ГЛУБИНЫ ХОДА РАБОЧИХ ОРГАНОВ ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Федорович Иван Иванович Лепешкин Николай Данилович Высоцкая Наталия Станиславовна Чернуха Алексей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия, содержащее раму, опорно-ходовые колеса, опорно-регулировочные колеса и рабочие органы, отличающееся тем, что на продольной раме смонтирована снизу параллелограммная подвеска с поперечной подвесной рамой, на которой закреплены рабочие органы с возможностью регулировки глубины хода посредством изменения угла наклона тягпараллелограммной подвески.(56) 1. Плуг трехкорпусный навесной ПЛН-3-35. Техническое описание и инструкция по эксплуатации, 1980. 2. Культиватор чизельный КЧ-5,1. Техническое описание и инструкция по эксплуатации, 1984 г. 3. Сельскохозяйственная научно-техническая и рыночная информация. - Минск. - 2012. С. 34-39. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к регулировочным устройствам глубины хода рабочих органов почвообрабатывающего орудия, и может быть использована в почвообрабатывающих орудиях для безотвальной обработки почвы. Известно регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия, содержащее раму, опорно-регулировочное колесо, рабочие органы (корпуса плуга), стойку колеса и регулировочный винт 1. 95402013.10.30 Регулировка глубины хода рабочих органов производится следующим образом вручную поворачивают ручки регулировочного винта, вмонтированного в стойку колеса, которое поднимается вверх относительно рамы, а рабочие органы вместе с рамой опускаются вниз. Недостатком данного регулировочного устройства является то, что применяется ручной труд, а винтовая пара (винт и гайка) постоянно находится в открытых атмосферных условиях, покрываясь пылью и ржавчиной. После непродолжительной эксплуатации данного агрегата для регулировки глубины хода рабочих органов приходится прикладывать значительное усилие (от 300 до 400 ) при повороте регулировочного винта. Необходимо учитывать, что допустимое усилие при повороте винта или подъеме груза должно быть не более 200 Н согласно ГОСТ 12.3.020-80, пункт 3.3.2 и ГОСТ 12.2.111-85, пункт 1.23. Наиболее близким к заявляемому по технической сущности является регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия, принятое в качестве прототипа, которое состоит из рамы, опорно-ходовых колес, опорно-регулировочных колес, рабочих органов и стоек опорно-регулировочных колес 2. Рама почвообрабатывающего орудия установлена сзади на опорно-ходовые колеса, а две симметрично расположенные секции опираются в работе на опорные колеса, установленные на раме секций, по одному колесу на раме секции. Регулировка заданной глубины обработки производится установкой в определенное положение опорно-регулировочных колес и опорно-ходовых колес. Опорно-ходовые колеса регулируются с помощью гидросистемы от тягового средства(трактора), а опорно-регулировочные колеса регулируются подъемом вручную с фиксацией регулировочной стойки с колесом в определенном отверстии вертикальной трубы,охватывающей стойку колеса. Основным недостатком данного регулировочного устройства глубины хода рабочих органов почвообрабатывающего орудия является то, что необходимо вручную поднимать или опускать регулировочную стойку с опорно-регулировочным колесом весом 55 кг, что превышает массу груза для подъема вручную в 2,7 раза согласно ГОСТ 12.3.020-80, пункт 3.3.2 и ГОСТ 12.2.111-85, пункт 1.23. Задачей заявляемой полезной модели является улучшение регулировки глубины хода рабочих органов. Поставленная задача достигается тем, что в предлагаемом регулировочном устройстве глубины хода рабочих органов почвообрабатывающего орудия, содержащем раму, опорно-ходовые колеса, опорно-регулировочные колеса и рабочие органы, на продольной раме смонтирована снизу параллелограммная подвеска с поперечной подвесной рамой, на которой закреплены рабочие органы с возможностью регулировки глубины хода посредством изменения угла наклона тягпараллелограммной подвески. Благодаря тому что на продольной раме регулировочного устройства глубины хода рабочих органов почвообрабатывающего орудия смонтированы снизу параллелограммная подвеска и поперечная рама с рабочими органами, обеспечивается улучшение регулировки глубины хода рабочих органов. На фиг. 1 схематично изображено регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - схема монтажа подвесной рамы и заглубления рабочих органов, вид А на фиг. 2 на фиг. 4 - схема крепления подвески на продольной раме в опущенном положении, разрез Б-Б на фиг. 2 на фиг. 5 - схема крепления подвески на продольной раме в поднятом положении, разрез Б-Б на фиг. 2 на фиг. 6 - разрез В-В на фиг. 5. Регулировочное устройство глубины хода рабочих органов почвообрабатывающего орудия состоит из продольной рамы 1, опорно-ходовых колес 2, опорно-регулировочных катков 3, поперечной подвесной рамы 4, рабочих органов 5, параллелограммной подвески 6,упоров 7, кронштейнов 8, фиксаторов 9, гидроцилиндра 10 и шарниров 11. Продольная рама 1 состоит из двух боковых балок 12, центральной балки 13 и поперечных балок 14. 2 95402013.10.30 На продольной раме 1 смонтированы снизу параллелограммная подвеска 6 и поперечная подвесная рама 4 с рабочими органами 5. Параллелограммная подвеска 6 состоит из двух попарно соединенных передних тяг 15, двух попарно соединенных задних тяг 16,установленных на боковых балках 12 продольной рамы 1, и центрального рычага 17, закрепленного на центральной балке 13 продольной рамы 1. Продольная рама 1 установлена на опорно-ходовые колеса 2, и к ней прикреплены опорно-регулировочные катки 3. На боковых балках 12 продольной рамы 1 закреплены снизу упоры 7 и кронштейны 8 с фиксаторами 9, а на центральной балке 13 продольной рамы 1 установлен гидроцилиндр 10, соединенный с центральным рычагом 17. Работа регулировочного устройства глубины хода рабочих органов почвообрабатывающего орудия (переналадка глубины хода рабочих органов, например, с 20 см на 30 см) осуществляется следующим образом. С помощью гидроцилиндра 10, центрального рычага 17 и параллелограммной подвески 6 производится регулирование глубины хода рабочих органов 5 (фиг. 3). Гидроцилиндром 10 осуществляется поворот по часовой стрелке центрального рычага 17, закрепленного на шарнире 11 центральной балки 13 продольной рамы 1, и одновременно поворачивается по часовой стрелке параллелограммная подвеска 6, закрепленная на четырех боковых шарнирах 11, установленных на боковых балках 12 продольной рамы 1. Благодаря повороту параллелограммной подвески 6 поперечная подвесная рама 4 вместе с рабочими органами 5 поднимается вверх или опускается вниз. Например, на агрегате (почвообрабатывающем орудии) безотвальной обработки почв АБТ-4 3 предусмотрено устанавливать рабочие органы 5 на определенную глубину (20,23, 25, 28 и 30 см). При нахождении рабочих органов 5 на максимальной глубине 30 см (фиг. 3 и 4) задние тяги 16 параллелограммной подвески 6 упираются в два упора 7, закрепленные снизу на боковых балках продольной рамы 1. Для перевода рабочих органов 5 с максимальной глубины 30 см на минимальную глубину 20 см необходимо с помощью гидроцилиндра 10, центрального рычага 17 и параллелограммной подвески 6 приподнять поперечную подвесную раму 4 с рабочими органами 5. Затем вставить четыре фиксатора 9(фиг. 5 и 6) в обозначенные отверстия кронштейнов 8, после этого включить гидроцилиндр на опускание до упора передних тяг 15 и задних тяг 16 параллелограммной подвески 6 к четырем фиксаторам 9 (по два фиксатора на боковых балках 12 продольной рамы 1). Таким же образом регулируется глубина хода рабочих органов и на промежуточную заданную глубину (23, 25 и 28 см), вставив в обозначенные отверстия кронштейнов 8 фиксаторы 9. С уменьшением угла наклона тягпараллелограммной подвески (угол между вертикальной плоскостью и осью тяги 15 или тяги 16) увеличивается глубина хода рабочих органов. Предлагаемая конструкция регулировочного устройства глубины хода рабочих органов разработана, изготовлена в металле и смонтирована на агрегате безотвальной обработки почв АБТ-4. Испытания показали, что предлагаемая конструкция работает надежно. Фиг. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
