Устройство для производства многопереходного электропластического волочения медной проволоки

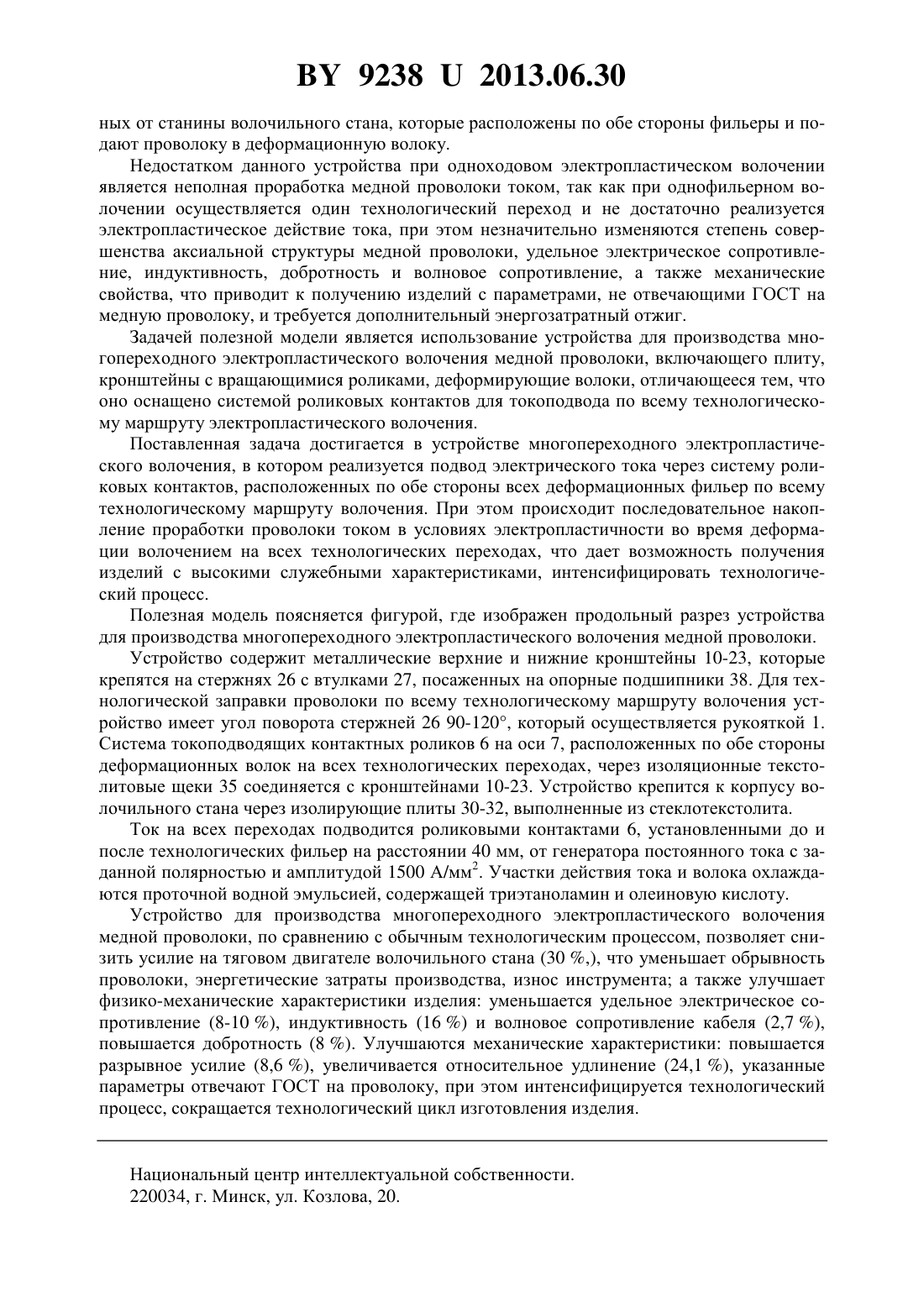

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА МНОГОПЕРЕХОДНОГО ЭЛЕКТРОПЛАСТИЧЕСКОГО ВОЛОЧЕНИЯ МЕДНОЙ ПРОВОЛОКИ(71) Заявитель Учреждение образования Мозырский государственный педагогический университет имени И.П.Шамякина(72) Автор Савенко Владимир Семенович(73) Патентообладатель Учреждение образования Мозырский государственный педагогический университет имени И.П.Шамякина(57) Устройство для производства многопереходного электропластического волочения медной проволоки, включающее плиту, кронштейны с вращающимися роликами, деформирующие волоки, отличающееся тем, что оно оснащено системой роликовых контактов для токоподвода по всему технологическому маршруту электропластического волочения. Полезная модель относится к области обработки металлов давлением, преимущественно в кабельном производстве для изготовления кабелей связи и других электротехнических изделий. Устройство может быть использовано при оснащении многопереходных волочильных станов для электропластического волочения медной проволоки с целью получения высоких служебных характеристик изделий кабельной продукции, интенсификации технологического процесса, уменьшения энергопотребления. Известно устройство для подведения тока при однофильерном волочении медных проволок 1, при котором электрический ток подается на зону деформации волочением через скользящие щеточные контакты на ось вращающихся контактных роликов, изолирован 92382013.06.30 ных от станины волочильного стана, которые расположены по обе стороны фильеры и подают проволоку в деформационную волоку. Недостатком данного устройства при одноходовом электропластическом волочении является неполная проработка медной проволоки током, так как при однофильерном волочении осуществляется один технологический переход и не достаточно реализуется электропластическое действие тока, при этом незначительно изменяются степень совершенства аксиальной структуры медной проволоки, удельное электрическое сопротивление, индуктивность, добротность и волновое сопротивление, а также механические свойства, что приводит к получению изделий с параметрами, не отвечающими ГОСТ на медную проволоку, и требуется дополнительный энергозатратный отжиг. Задачей полезной модели является использование устройства для производства многопереходного электропластического волочения медной проволоки, включающего плиту,кронштейны с вращающимися роликами, деформирующие волоки, отличающееся тем, что оно оснащено системой роликовых контактов для токоподвода по всему технологическому маршруту электропластического волочения. Поставленная задача достигается в устройстве многопереходного электропластического волочения, в котором реализуется подвод электрического тока через систему роликовых контактов, расположенных по обе стороны всех деформационных фильер по всему технологическому маршруту волочения. При этом происходит последовательное накопление проработки проволоки током в условиях электропластичности во время деформации волочением на всех технологических переходах, что дает возможность получения изделий с высокими служебными характеристиками, интенсифицировать технологический процесс. Полезная модель поясняется фигурой, где изображен продольный разрез устройства для производства многопереходного электропластического волочения медной проволоки. Устройство содержит металлические верхние и нижние кронштейны 10-23, которые крепятся на стержнях 26 с втулками 27, посаженных на опорные подшипники 38. Для технологической заправки проволоки по всему технологическому маршруту волочения устройство имеет угол поворота стержней 26 90-120, который осуществляется рукояткой 1. Система токоподводящих контактных роликов 6 на оси 7, расположенных по обе стороны деформационных волок на всех технологических переходах, через изоляционные текстолитовые щеки 35 соединяется с кронштейнами 10-23. Устройство крепится к корпусу волочильного стана через изолирующие плиты 30-32, выполненные из стеклотекстолита. Ток на всех переходах подводится роликовыми контактами 6, установленными до и после технологических фильер на расстоянии 40 мм, от генератора постоянного тока с заданной полярностью и амплитудой 1500 А/мм 2. Участки действия тока и волока охлаждаются проточной водной эмульсией, содержащей триэтаноламин и олеиновую кислоту. Устройство для производства многопереходного электропластического волочения медной проволоки, по сравнению с обычным технологическим процессом, позволяет снизить усилие на тяговом двигателе волочильного стана (30 ,), что уменьшает обрывность проволоки, энергетические затраты производства, износ инструмента а также улучшает физико-механические характеристики изделия уменьшается удельное электрическое сопротивление (8-10 ), индуктивность (16 ) и волновое сопротивление кабеля (2,7 ),повышается добротность (8 ). Улучшаются механические характеристики повышается разрывное усилие (8,6 ), увеличивается относительное удлинение (24,1 ), указанные параметры отвечают ГОСТ на проволоку, при этом интенсифицируется технологический процесс, сокращается технологический цикл изготовления изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
