Устройство для волочения металлической проволоки

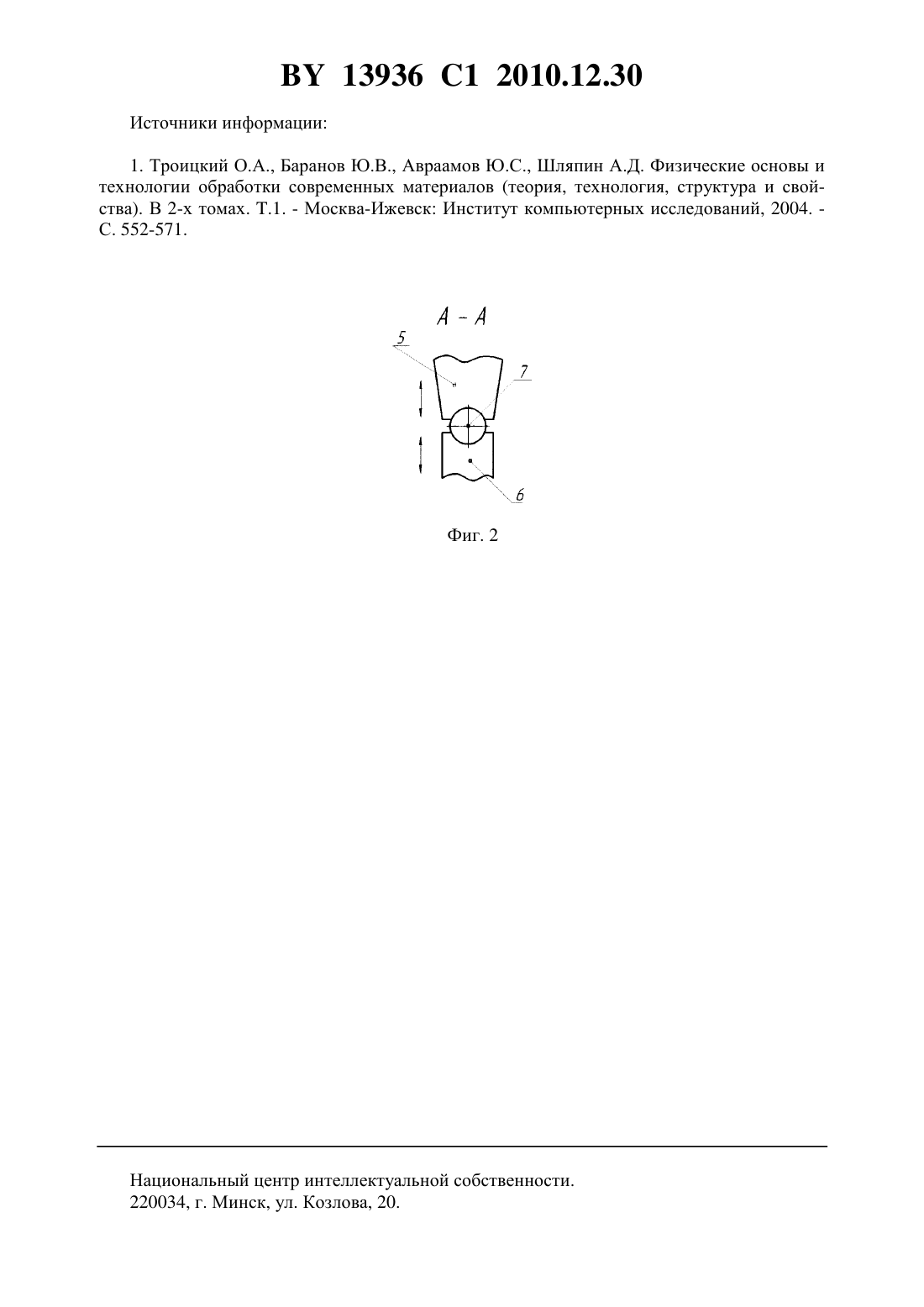

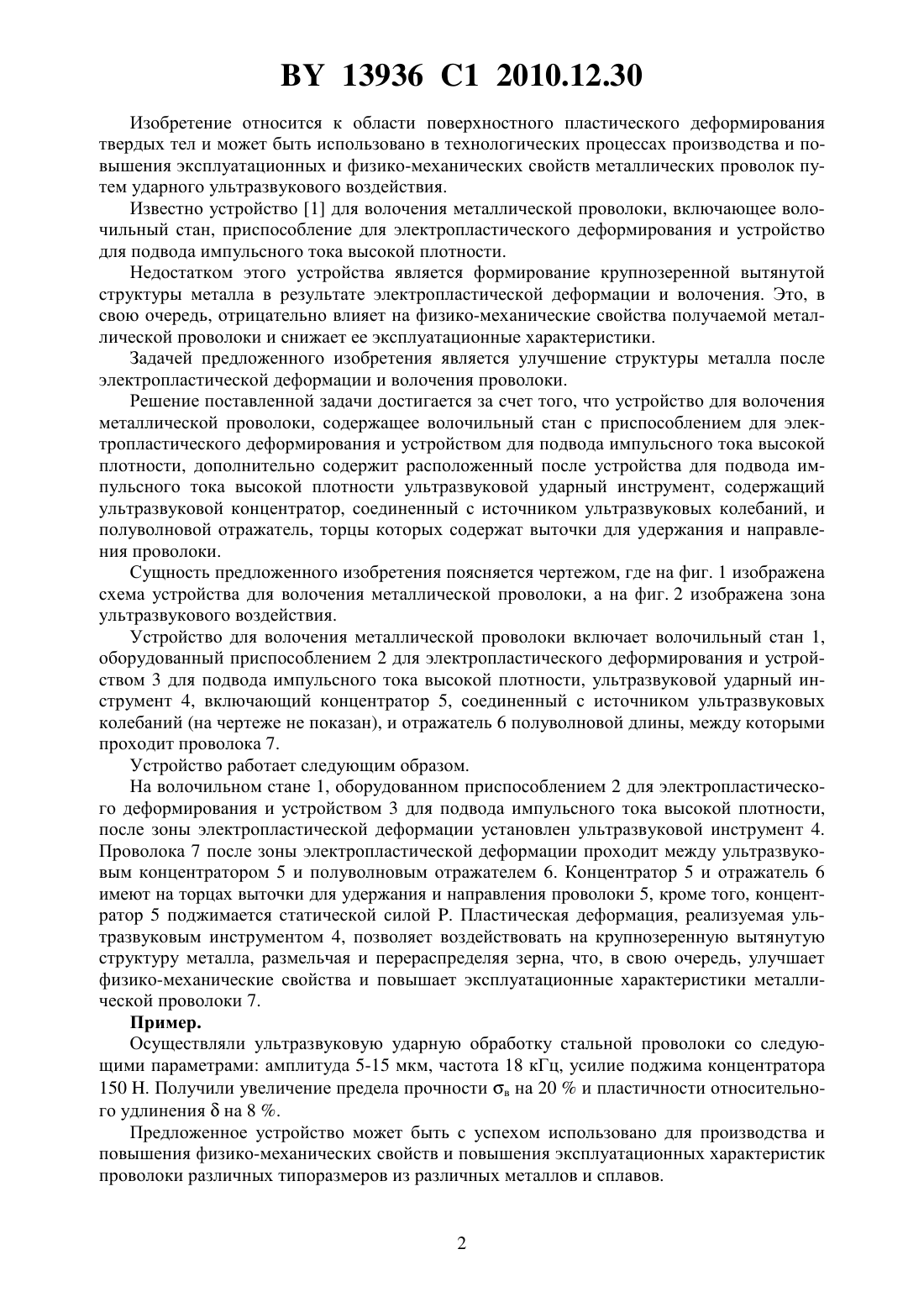

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВОЛОЧЕНИЯ МЕТАЛЛИЧЕСКОЙ ПРОВОЛОКИ(71) Заявители Белорусский национальный технический университет Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Клубович Владимир Владимирович Томило Вячеслав Анатольевич Хрущев Евгений Викторович Абрамова Анна Владимировна(73) Патентообладатели Белорусский национальный технический университет Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(56) ТРОИЦКИЙ О.А. и др. Физические основы и технологии обработки современных материалов (теория, технология, структура и свойства). - МоскваИжевск, 2004. - Т. 1. - С. 552-571.9737 С 1, 2007.2005127525 , 2007.2116850 С 1, 1998.194521, 1967.7080537 , 1995. АРТЕМЬЕВ В.В. и др. Ультразвук и обработка материалов. - Минск, 2003. С. 65-67, 78-83, 107. АРТЕМЬЕВ В.В. и др. Ультразвуковые виброударные процессы. - Минск. 2004. - С. 4, 92-93.(57) Устройство для волочения металлической проволоки, содержащее волочильный стан с приспособлением для электропластического деформирования и устройством для подвода импульсного тока высокой плотности, отличающееся тем, что после устройства для подвода импульсного тока высокой плотности расположен ультразвуковой ударный инструмент,содержащий ультразвуковой концентратор, соединенный с источником ультразвуковых колебаний, и полуволновой отражатель, торцы которых содержат выточки для удержания и направления проволоки. 13936 1 2010.12.30 Изобретение относится к области поверхностного пластического деформирования твердых тел и может быть использовано в технологических процессах производства и повышения эксплуатационных и физико-механических свойств металлических проволок путем ударного ультразвукового воздействия. Известно устройство 1 для волочения металлической проволоки, включающее волочильный стан, приспособление для электропластического деформирования и устройство для подвода импульсного тока высокой плотности. Недостатком этого устройства является формирование крупнозеренной вытянутой структуры металла в результате электропластической деформации и волочения. Это, в свою очередь, отрицательно влияет на физико-механические свойства получаемой металлической проволоки и снижает ее эксплуатационные характеристики. Задачей предложенного изобретения является улучшение структуры металла после электропластической деформации и волочения проволоки. Решение поставленной задачи достигается за счет того, что устройство для волочения металлической проволоки, содержащее волочильный стан с приспособлением для электропластического деформирования и устройством для подвода импульсного тока высокой плотности, дополнительно содержит расположенный после устройства для подвода импульсного тока высокой плотности ультразвуковой ударный инструмент, содержащий ультразвуковой концентратор, соединенный с источником ультразвуковых колебаний, и полуволновой отражатель, торцы которых содержат выточки для удержания и направления проволоки. Сущность предложенного изобретения поясняется чертежом, где на фиг. 1 изображена схема устройства для волочения металлической проволоки, а на фиг. 2 изображена зона ультразвукового воздействия. Устройство для волочения металлической проволоки включает волочильный стан 1,оборудованный приспособлением 2 для электропластического деформирования и устройством 3 для подвода импульсного тока высокой плотности, ультразвуковой ударный инструмент 4, включающий концентратор 5, соединенный с источником ультразвуковых колебаний (на чертеже не показан), и отражатель 6 полуволновой длины, между которыми проходит проволока 7. Устройство работает следующим образом. На волочильном стане 1, оборудованном приспособлением 2 для электропластического деформирования и устройством 3 для подвода импульсного тока высокой плотности,после зоны электропластической деформации установлен ультразвуковой инструмент 4. Проволока 7 после зоны электропластической деформации проходит между ультразвуковым концентратором 5 и полуволновым отражателем 6. Концентратор 5 и отражатель 6 имеют на торцах выточки для удержания и направления проволоки 5, кроме того, концентратор 5 поджимается статической силой . Пластическая деформация, реализуемая ультразвуковым инструментом 4, позволяет воздействовать на крупнозеренную вытянутую структуру металла, размельчая и перераспределяя зерна, что, в свою очередь, улучшает физико-механические свойства и повышает эксплуатационные характеристики металлической проволоки 7. Пример. Осуществляли ультразвуковую ударную обработку стальной проволоки со следующими параметрами амплитуда 5-15 мкм, частота 18 кГц, усилие поджима концентратора 150 . Получили увеличение предела прочности в на 20 и пластичности относительного удлиненияна 8 . Предложенное устройство может быть с успехом использовано для производства и повышения физико-механических свойств и повышения эксплуатационных характеристик проволоки различных типоразмеров из различных металлов и сплавов. 13936 1 2010.12.30 Источники информации 1. Троицкий О.А., Баранов Ю.В., Авраамов Ю.С., Шляпин А.Д. Физические основы и технологии обработки современных материалов (теория, технология, структура и свойства). В 2-х томах. .1. - Москва-Ижевск Институт компьютерных исследований, 2004. С. 552-571. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
