Подкапывающее устройство картофелеуборочной машины

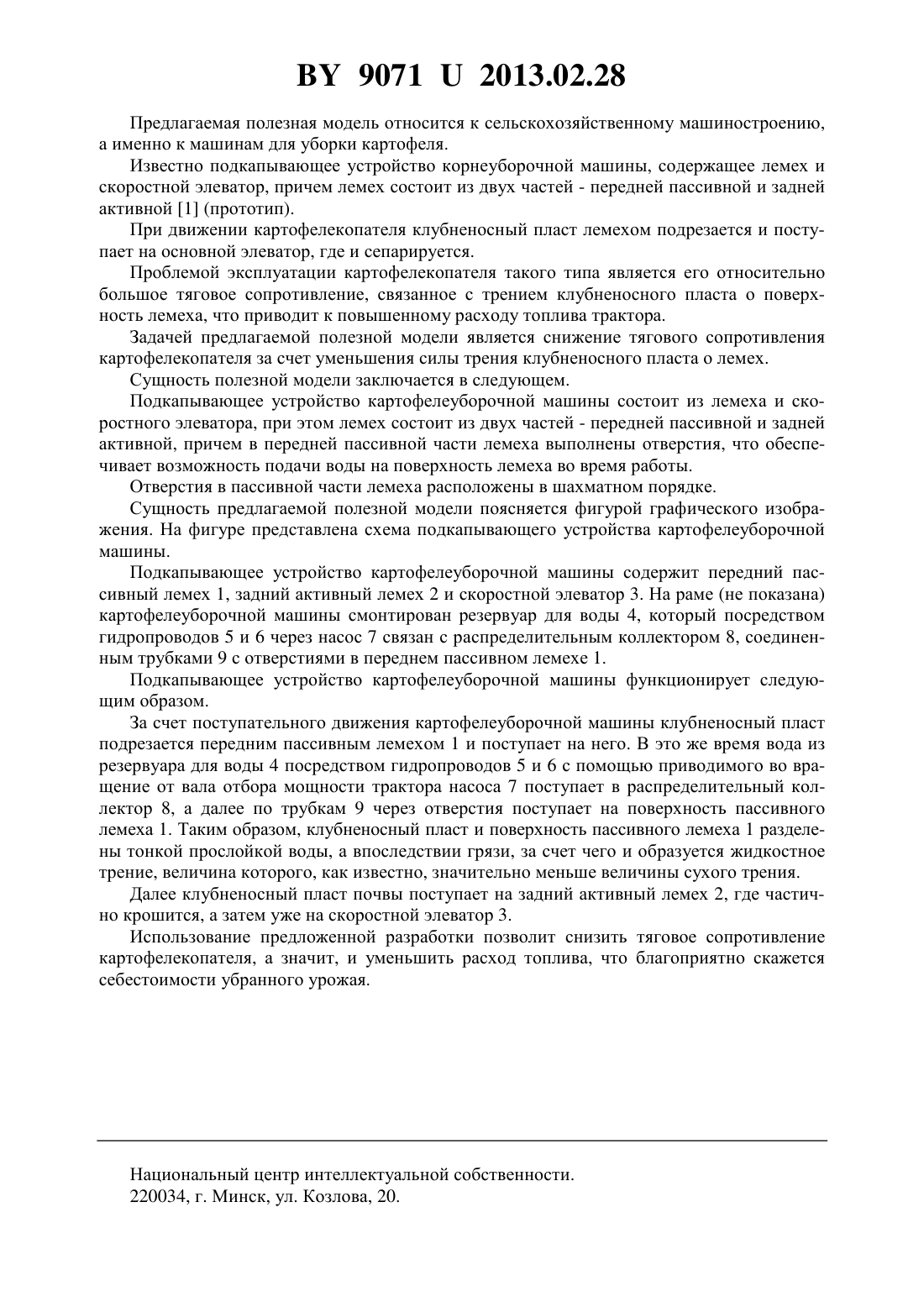

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДКАПЫВАЮЩЕЕ УСТРОЙСТВО КАРТОФЕЛЕУБОРОЧНОЙ МАШИНЫ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Ладутько Сергей Николаевич Заяц Эдуард Владимирович Филиппов Александр Иванович Болондзь Андрей Валентович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Подкапывающее устройство картофелеуборочной машины, состоящее из лемеха и скоростного элеватора, причем лемех состоит из двух частей передней пассивной и задней активной, отличающееся тем, что в передней пассивной части лемеха выполнены отверстия, обеспечивающие возможность подачи воды на поверхность лемеха. 2. Подкапывающее устройство по п. 1, отличающееся тем, что отверстия в пассивной части лемеха расположены в шахматном порядке.(56) 1. Патент РБ на полезную модель 6365, 2010. 90712013.02.28 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению,а именно к машинам для уборки картофеля. Известно подкапывающее устройство корнеуборочной машины, содержащее лемех и скоростной элеватор, причем лемех состоит из двух частей - передней пассивной и задней активной 1 (прототип). При движении картофелекопателя клубненосный пласт лемехом подрезается и поступает на основной элеватор, где и сепарируется. Проблемой эксплуатации картофелекопателя такого типа является его относительно большое тяговое сопротивление, связанное с трением клубненосного пласта о поверхность лемеха, что приводит к повышенному расходу топлива трактора. Задачей предлагаемой полезной модели является снижение тягового сопротивления картофелекопателя за счет уменьшения силы трения клубненосного пласта о лемех. Сущность полезной модели заключается в следующем. Подкапывающее устройство картофелеуборочной машины состоит из лемеха и скоростного элеватора, при этом лемех состоит из двух частей - передней пассивной и задней активной, причем в передней пассивной части лемеха выполнены отверстия, что обеспечивает возможность подачи воды на поверхность лемеха во время работы. Отверстия в пассивной части лемеха расположены в шахматном порядке. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема подкапывающего устройства картофелеуборочной машины. Подкапывающее устройство картофелеуборочной машины содержит передний пассивный лемех 1, задний активный лемех 2 и скоростной элеватор 3. На раме (не показана) картофелеуборочной машины смонтирован резервуар для воды 4, который посредством гидропроводов 5 и 6 через насос 7 связан с распределительным коллектором 8, соединенным трубками 9 с отверстиями в переднем пассивном лемехе 1. Подкапывающее устройство картофелеуборочной машины функционирует следующим образом. За счет поступательного движения картофелеуборочной машины клубненосный пласт подрезается передним пассивным лемехом 1 и поступает на него. В это же время вода из резервуара для воды 4 посредством гидропроводов 5 и 6 с помощью приводимого во вращение от вала отбора мощности трактора насоса 7 поступает в распределительный коллектор 8, а далее по трубкам 9 через отверстия поступает на поверхность пассивного лемеха 1. Таким образом, клубненосный пласт и поверхность пассивного лемеха 1 разделены тонкой прослойкой воды, а впоследствии грязи, за счет чего и образуется жидкостное трение, величина которого, как известно, значительно меньше величины сухого трения. Далее клубненосный пласт почвы поступает на задний активный лемех 2, где частично крошится, а затем уже на скоростной элеватор 3. Использование предложенной разработки позволит снизить тяговое сопротивление картофелекопателя, а значит, и уменьшить расход топлива, что благоприятно скажется себестоимости убранного урожая. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
