Ролик конвейерный

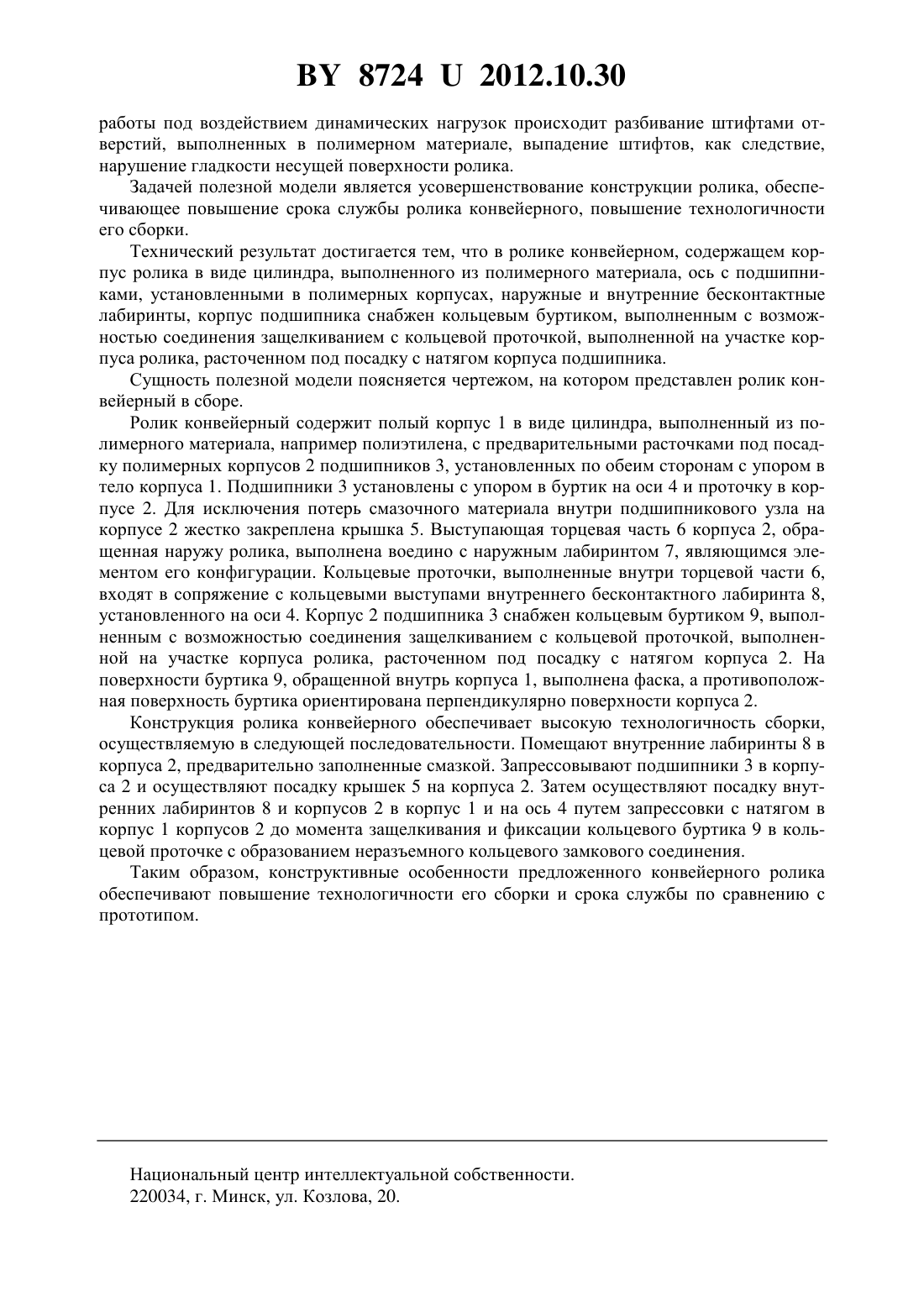

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Морев Дмитрий Алексеевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Ролик конвейерный, содержащий корпус ролика в виде цилиндра, выполненный из полимерного материала, ось с подшипниками, установленными в полимерных корпусах,наружные и внутренние бесконтактные лабиринты, отличающийся тем, что корпус подшипника снабжен кольцевым буртиком, выполненным с возможностью соединения защелкиванием с кольцевой проточкой, выполненной на участке корпуса ролика,расточенном под посадку с натягом корпуса подшипника. Полезная модель относится к конвейерному оборудованию, а именно к роликам ленточных конвейеров транспортирующих устройств, применяемых в различных отраслях промышленности. Известен ролик конвейерный, содержащий корпус ролика в виде цилиндра, ось ролика, подшипники качения, буксы, выполняющие функцию корпусов подшипниковых узлов 1. Корпус ролика и буксы изготовлены из вторичного композиционного полимерного материала. Недостатком известной конструкции является крепление буксы к корпусу ролика стопорными штифтами, увеличивающее трудоемкость сборки ролика. Кроме того, в процессе 87242012.10.30 работы под воздействием динамических нагрузок происходит разбивание штифтами отверстий, выполненных в полимерном материале, выпадение штифтов, как следствие,нарушение гладкости несущей поверхности ролика. Задачей полезной модели является усовершенствование конструкции ролика, обеспечивающее повышение срока службы ролика конвейерного, повышение технологичности его сборки. Технический результат достигается тем, что в ролике конвейерном, содержащем корпус ролика в виде цилиндра, выполненного из полимерного материала, ось с подшипниками, установленными в полимерных корпусах, наружные и внутренние бесконтактные лабиринты, корпус подшипника снабжен кольцевым буртиком, выполненным с возможностью соединения защелкиванием с кольцевой проточкой, выполненной на участке корпуса ролика, расточенном под посадку с натягом корпуса подшипника. Сущность полезной модели поясняется чертежом, на котором представлен ролик конвейерный в сборе. Ролик конвейерный содержит полый корпус 1 в виде цилиндра, выполненный из полимерного материала, например полиэтилена, с предварительными расточками под посадку полимерных корпусов 2 подшипников 3, установленных по обеим сторонам с упором в тело корпуса 1. Подшипники 3 установлены с упором в буртик на оси 4 и проточку в корпусе 2. Для исключения потерь смазочного материала внутри подшипникового узла на корпусе 2 жестко закреплена крышка 5. Выступающая торцевая часть 6 корпуса 2, обращенная наружу ролика, выполнена воедино с наружным лабиринтом 7, являющимся элементом его конфигурации. Кольцевые проточки, выполненные внутри торцевой части 6,входят в сопряжение с кольцевыми выступами внутреннего бесконтактного лабиринта 8,установленного на оси 4. Корпус 2 подшипника 3 снабжен кольцевым буртиком 9, выполненным с возможностью соединения защелкиванием с кольцевой проточкой, выполненной на участке корпуса ролика, расточенном под посадку с натягом корпуса 2. На поверхности буртика 9, обращенной внутрь корпуса 1, выполнена фаска, а противоположная поверхность буртика ориентирована перпендикулярно поверхности корпуса 2. Конструкция ролика конвейерного обеспечивает высокую технологичность сборки,осуществляемую в следующей последовательности. Помещают внутренние лабиринты 8 в корпуса 2, предварительно заполненные смазкой. Запрессовывают подшипники 3 в корпуса 2 и осуществляют посадку крышек 5 на корпуса 2. Затем осуществляют посадку внутренних лабиринтов 8 и корпусов 2 в корпус 1 и на ось 4 путем запрессовки с натягом в корпус 1 корпусов 2 до момента защелкивания и фиксации кольцевого буртика 9 в кольцевой проточке с образованием неразъемного кольцевого замкового соединения. Таким образом, конструктивные особенности предложенного конвейерного ролика обеспечивают повышение технологичности его сборки и срока службы по сравнению с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
