Косостыковое паяное соединение

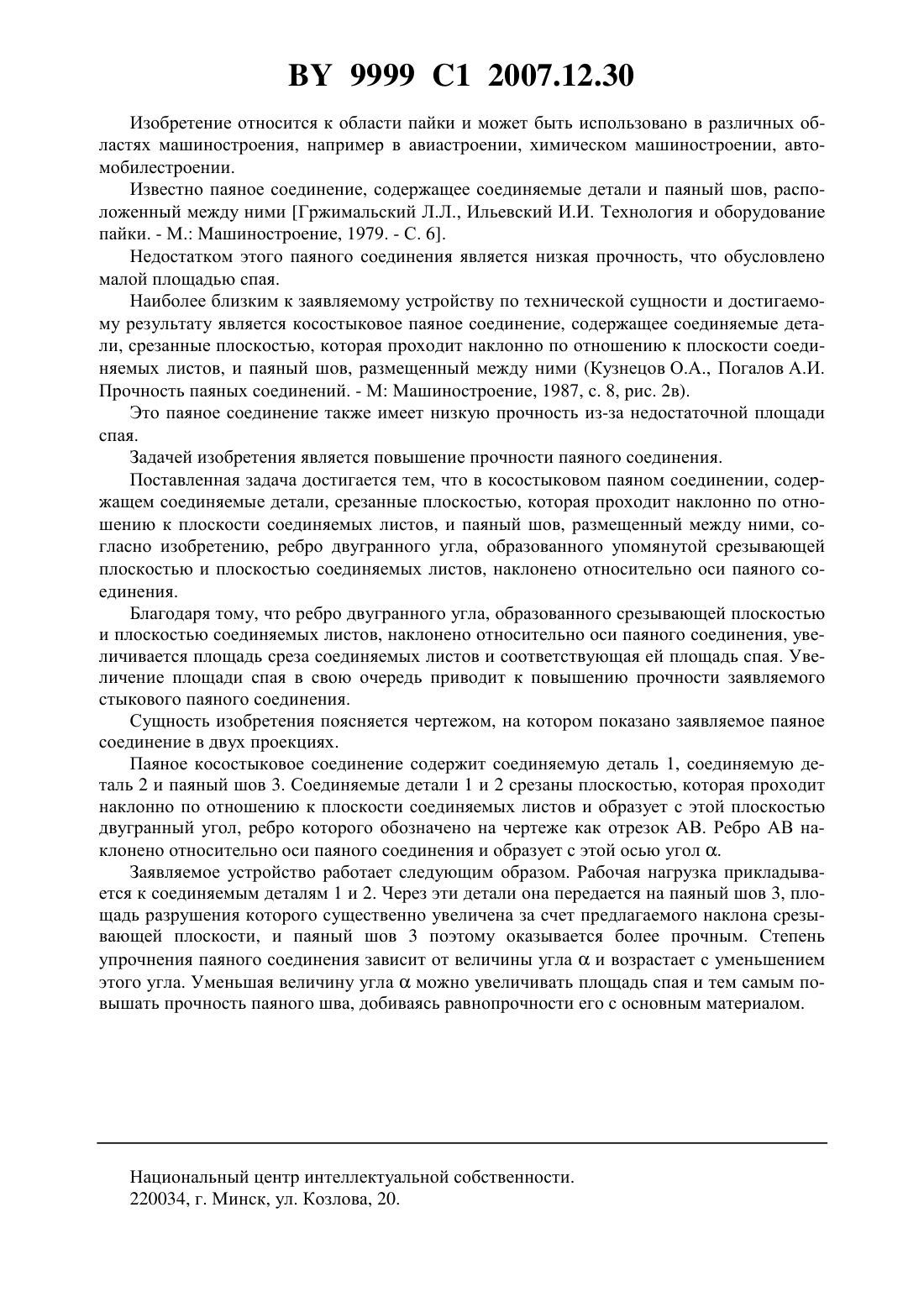

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Латыпова Елена Юрьевна Шелег Валерий Константинович Цумарев Юрий Алексеевич Борд Наум Юрьевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(56) Кузнецов О.А. Прочность паяных соединений. - М. Машиностроение, 1987. С. 8. Справочник по пайке / Под. ред. И.Е. Петрунина. - М. Машиностроение, 2003. С. 332, рис. 7.6248 1, 2004.2191670 С 1, 2002.(57) Косостыковое паяное соединение, содержащее соединяемые детали, выполненные в виде листов и срезанные по плоскости, которая проходит наклонно по отношению к плоскости соединяемых деталей, и паяный шов, размещенный между ними, отличающееся тем, что ребро двугранного угла, образованного упомянутой плоскостью среза и плоскостью соединяемых деталей, наклонено относительно оси паяного соединения. 9999 1 2007.12.30 Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6. Недостатком этого паяного соединения является низкая прочность, что обусловлено малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является косостыковое паяное соединение, содержащее соединяемые детали, срезанные плоскостью, которая проходит наклонно по отношению к плоскости соединяемых листов, и паяный шов, размещенный между ними (Кузнецов О.А., Погалов А.И. Прочность паяных соединений. - М Машиностроение, 1987, с. 8, рис. 2 в). Это паяное соединение также имеет низкую прочность из-за недостаточной площади спая. Задачей изобретения является повышение прочности паяного соединения. Поставленная задача достигается тем, что в косостыковом паяном соединении, содержащем соединяемые детали, срезанные плоскостью, которая проходит наклонно по отношению к плоскости соединяемых листов, и паяный шов, размещенный между ними, согласно изобретению, ребро двугранного угла, образованного упомянутой срезывающей плоскостью и плоскостью соединяемых листов, наклонено относительно оси паяного соединения. Благодаря тому, что ребро двугранного угла, образованного срезывающей плоскостью и плоскостью соединяемых листов, наклонено относительно оси паяного соединения, увеличивается площадь среза соединяемых листов и соответствующая ей площадь спая. Увеличение площади спая в свою очередь приводит к повышению прочности заявляемого стыкового паяного соединения. Сущность изобретения поясняется чертежом, на котором показано заявляемое паяное соединение в двух проекциях. Паяное косостыковое соединение содержит соединяемую деталь 1, соединяемую деталь 2 и паяный шов 3. Соединяемые детали 1 и 2 срезаны плоскостью, которая проходит наклонно по отношению к плоскости соединяемых листов и образует с этой плоскостью двугранный угол, ребро которого обозначено на чертеже как отрезок АВ. Ребро АВ наклонено относительно оси паяного соединения и образует с этой осью угол . Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3, площадь разрушения которого существенно увеличена за счет предлагаемого наклона срезывающей плоскости, и паяный шов 3 поэтому оказывается более прочным. Степень упрочнения паяного соединения зависит от величины углаи возрастает с уменьшением этого угла. Уменьшая величину угламожно увеличивать площадь спая и тем самым повышать прочность паяного шва, добиваясь равнопрочности его с основным материалом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
