Устройство для очистки воздуха

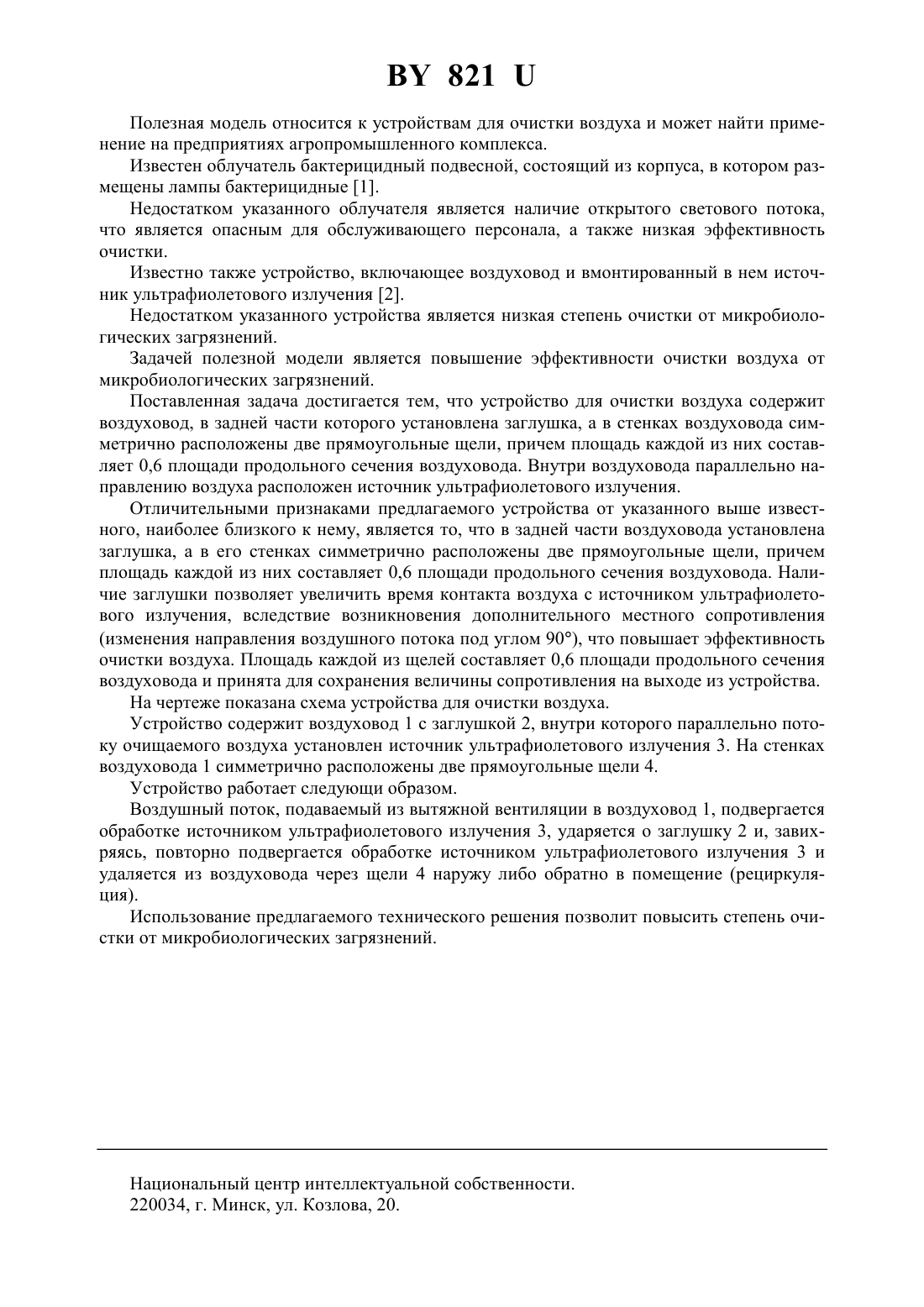

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Бельский Вячеслав Александрович Николаенков Александр Иванович Якубовский Александр Брониславович(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с размещенным в нем источником ультрафиолетового излучения, отличающееся тем, что в задней части воздуховода установлена заглушка, а в стенках симметрично расположены две прямоугольные щели, причем площадь каждой из них составляет 0,6 площади продольного сечения воздуховода.(56) 1. Паспорт Облучатель бактерицидный подвесной, 1994 г. Харьков. 2. Ладыженский Р.М. Кондиционирование воздуха. - М. Пищепромиздат, 1957. - С. 272 821 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известен облучатель бактерицидный подвесной, состоящий из корпуса, в котором размещены лампы бактерицидные 1. Недостатком указанного облучателя является наличие открытого светового потока,что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая степень очистки от микробиологических загрязнений. Задачей полезной модели является повышение эффективности очистки воздуха от микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод, в задней части которого установлена заглушка, а в стенках воздуховода симметрично расположены две прямоугольные щели, причем площадь каждой из них составляет 0,6 площади продольного сечения воздуховода. Внутри воздуховода параллельно направлению воздуха расположен источник ультрафиолетового излучения. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему, является то, что в задней части воздуховода установлена заглушка, а в его стенках симметрично расположены две прямоугольные щели, причем площадь каждой из них составляет 0,6 площади продольного сечения воздуховода. Наличие заглушки позволяет увеличить время контакта воздуха с источником ультрафиолетового излучения, вследствие возникновения дополнительного местного сопротивления(изменения направления воздушного потока под углом 90), что повышает эффективность очистки воздуха. Площадь каждой из щелей составляет 0,6 площади продольного сечения воздуховода и принята для сохранения величины сопротивления на выходе из устройства. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод 1 с заглушкой 2, внутри которого параллельно потоку очищаемого воздуха установлен источник ультрафиолетового излучения 3. На стенках воздуховода 1 симметрично расположены две прямоугольные щели 4. Устройство работает следующи образом. Воздушный поток, подаваемый из вытяжной вентиляции в воздуховод 1, подвергается обработке источником ультрафиолетового излучения 3, ударяется о заглушку 2 и, завихряясь, повторно подвергается обработке источником ультрафиолетового излучения 3 и удаляется из воздуховода через щели 4 наружу либо обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить степень очистки от микробиологических загрязнений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
