Электрозащитный пояс безопасности для систем индивидуальной защиты человека от поражения электрическим током

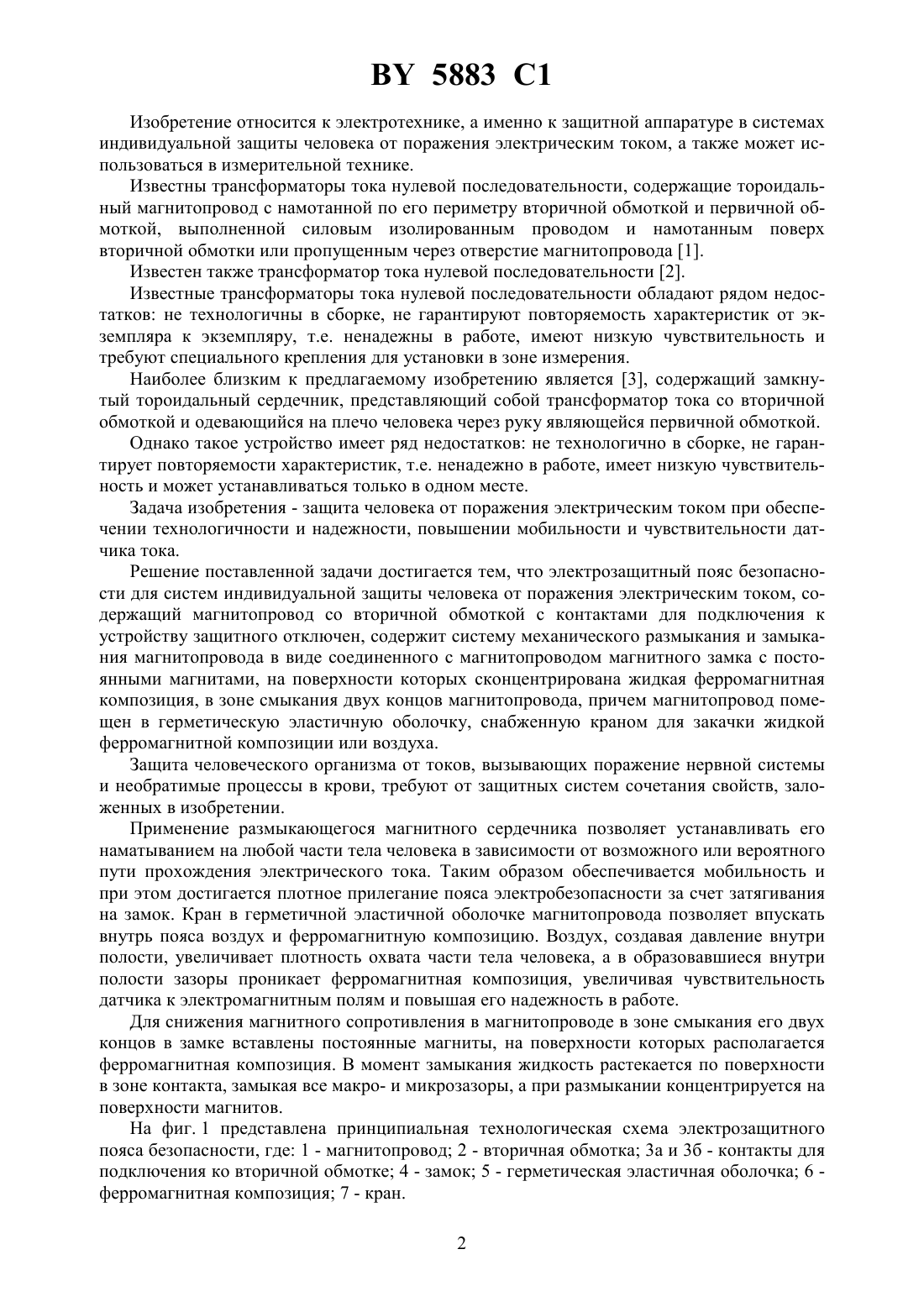

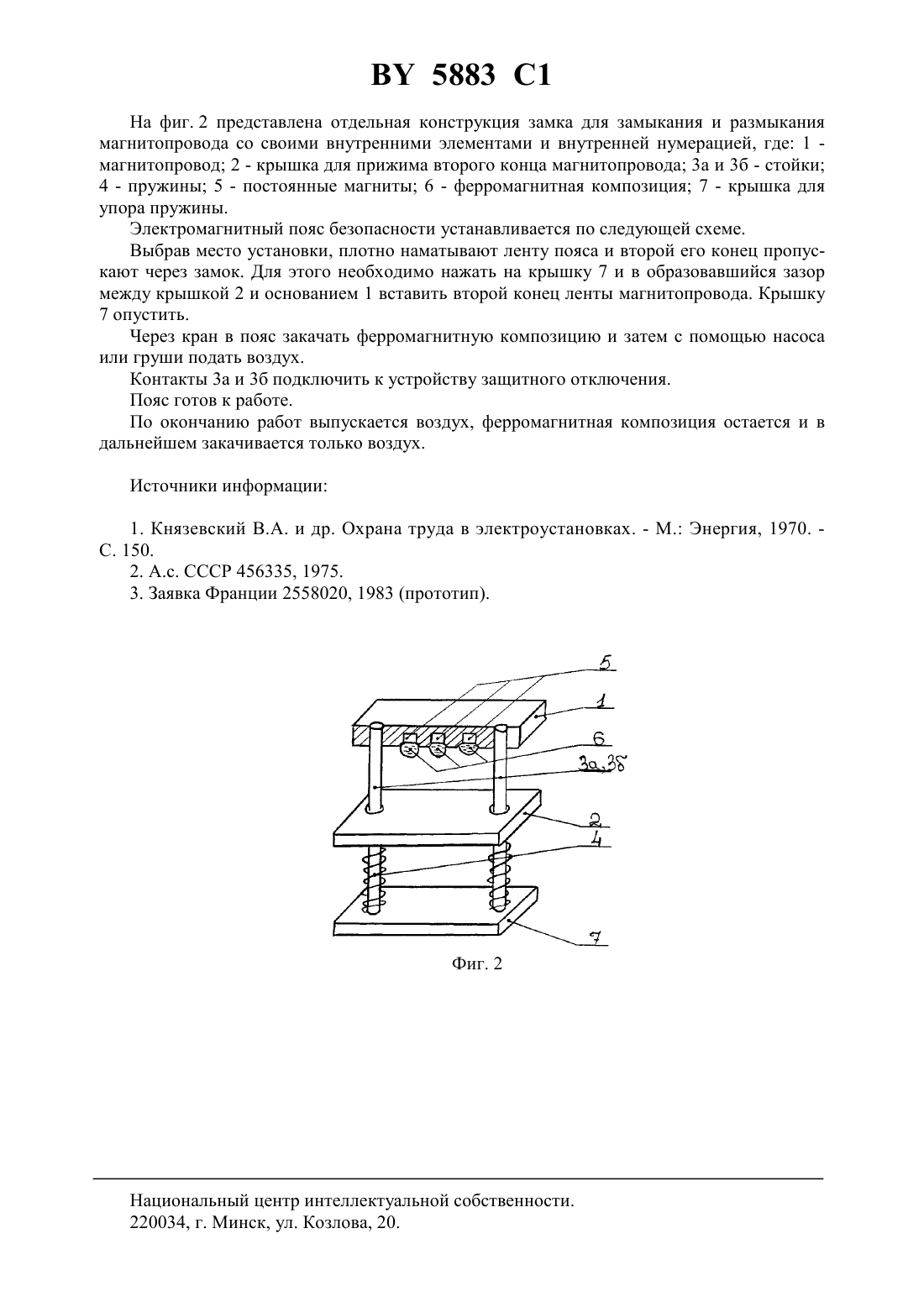

02 3/33 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОЗАЩИТНЫЙ ПОЯС БЕЗОПАСНОСТИ ДЛЯ СИСТЕМ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ЧЕЛОВЕКА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ(72) Авторы Иванов Владимир Емельянович Протченко Василий Захарович Ксендзов Александр Иванович Иванова Наталья Ивановна Давыдов Михаил Васильевич(57) Электрозащитный пояс безопасности для систем индивидуальной защиты человека от поражения электрическим током, содержащий магнитопровод со вторичной обмоткой с контактами для подключения к устройству защитного отключения, отличающийся тем,что содержит систему механического размыкания и замыкания магнитопровода в виде соединенного с магнитопроводом магнитного замка с постоянными магнитами, на поверхности которых сконцентрирована жидкая ферромагнитная композиция, в зоне смыкания двух концов магнитопровода, причем магнитопровод помещен в герметичную эластичную оболочку, снабженную краном для закачки жидкой ферромагнитной композиции или воздуха. 5883 1 Изобретение относится к электротехнике, а именно к защитной аппаратуре в системах индивидуальной защиты человека от поражения электрическим током, а также может использоваться в измерительной технике. Известны трансформаторы тока нулевой последовательности, содержащие тороидальный магнитопровод с намотанной по его периметру вторичной обмоткой и первичной обмоткой, выполненной силовым изолированным проводом и намотанным поверх вторичной обмотки или пропущенным через отверстие магнитопровода 1. Известен также трансформатор тока нулевой последовательности 2. Известные трансформаторы тока нулевой последовательности обладают рядом недостатков не технологичны в сборке, не гарантируют повторяемость характеристик от экземпляра к экземпляру, т.е. ненадежны в работе, имеют низкую чувствительность и требуют специального крепления для установки в зоне измерения. Наиболее близким к предлагаемому изобретению является 3, содержащий замкнутый тороидальный сердечник, представляющий собой трансформатор тока со вторичной обмоткой и одевающийся на плечо человека через руку являющейся первичной обмоткой. Однако такое устройство имеет ряд недостатков не технологично в сборке, не гарантирует повторяемости характеристик, т.е. ненадежно в работе, имеет низкую чувствительность и может устанавливаться только в одном месте. Задача изобретения - защита человека от поражения электрическим током при обеспечении технологичности и надежности, повышении мобильности и чувствительности датчика тока. Решение поставленной задачи достигается тем, что электрозащитный пояс безопасности для систем индивидуальной защиты человека от поражения электрическим током, содержащий магнитопровод со вторичной обмоткой с контактами для подключения к устройству защитного отключен, содержит систему механического размыкания и замыкания магнитопровода в виде соединенного с магнитопроводом магнитного замка с постоянными магнитами, на поверхности которых сконцентрирована жидкая ферромагнитная композиция, в зоне смыкания двух концов магнитопровода, причем магнитопровод помещен в герметическую эластичную оболочку, снабженную краном для закачки жидкой ферромагнитной композиции или воздуха. Защита человеческого организма от токов, вызывающих поражение нервной системы и необратимые процессы в крови, требуют от защитных систем сочетания свойств, заложенных в изобретении. Применение размыкающегося магнитного сердечника позволяет устанавливать его наматыванием на любой части тела человека в зависимости от возможного или вероятного пути прохождения электрического тока. Таким образом обеспечивается мобильность и при этом достигается плотное прилегание пояса электробезопасности за счет затягивания на замок. Кран в герметичной эластичной оболочке магнитопровода позволяет впускать внутрь пояса воздух и ферромагнитную композицию. Воздух, создавая давление внутри полости, увеличивает плотность охвата части тела человека, а в образовавшиеся внутри полости зазоры проникает ферромагнитная композиция, увеличивая чувствительность датчика к электромагнитным полям и повышая его надежность в работе. Для снижения магнитного сопротивления в магнитопроводе в зоне смыкания его двух концов в замке вставлены постоянные магниты, на поверхности которых располагается ферромагнитная композиция. В момент замыкания жидкость растекается по поверхности в зоне контакта, замыкая все макро- и микрозазоры, а при размыкании концентрируется на поверхности магнитов. На фиг. 1 представлена принципиальная технологическая схема электрозащитного пояса безопасности, где 1 - магнитопровод 2 - вторичная обмотка 3 а и 3 б - контакты для подключения ко вторичной обмотке 4 - замок 5 - герметическая эластичная оболочка 6 ферромагнитная композиция 7 - кран. 2 5883 1 На фиг. 2 представлена отдельная конструкция замка для замыкания и размыкания магнитопровода со своими внутренними элементами и внутренней нумерацией, где 1 магнитопровод 2 - крышка для прижима второго конца магнитопровода 3 а и 3 б - стойки 4 - пружины 5 - постоянные магниты 6 - ферромагнитная композиция 7 - крышка для упора пружины. Электромагнитный пояс безопасности устанавливается по следующей схеме. Выбрав место установки, плотно наматывают ленту пояса и второй его конец пропускают через замок. Для этого необходимо нажать на крышку 7 и в образовавшийся зазор между крышкой 2 и основанием 1 вставить второй конец ленты магнитопровода. Крышку 7 опустить. Через кран в пояс закачать ферромагнитную композицию и затем с помощью насоса или груши подать воздух. Контакты 3 а и 3 б подключить к устройству защитного отключения. Пояс готов к работе. По окончанию работ выпускается воздух, ферромагнитная композиция остается и в дальнейшем закачивается только воздух. Источники информации 1. Князевский В.А. и др. Охрана труда в электроустановках. - М. Энергия, 1970. С. 150. 2. А.с. СССР 456335, 1975. 3. Заявка Франции 2558020, 1983 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
