Устройство для очистки воздуха

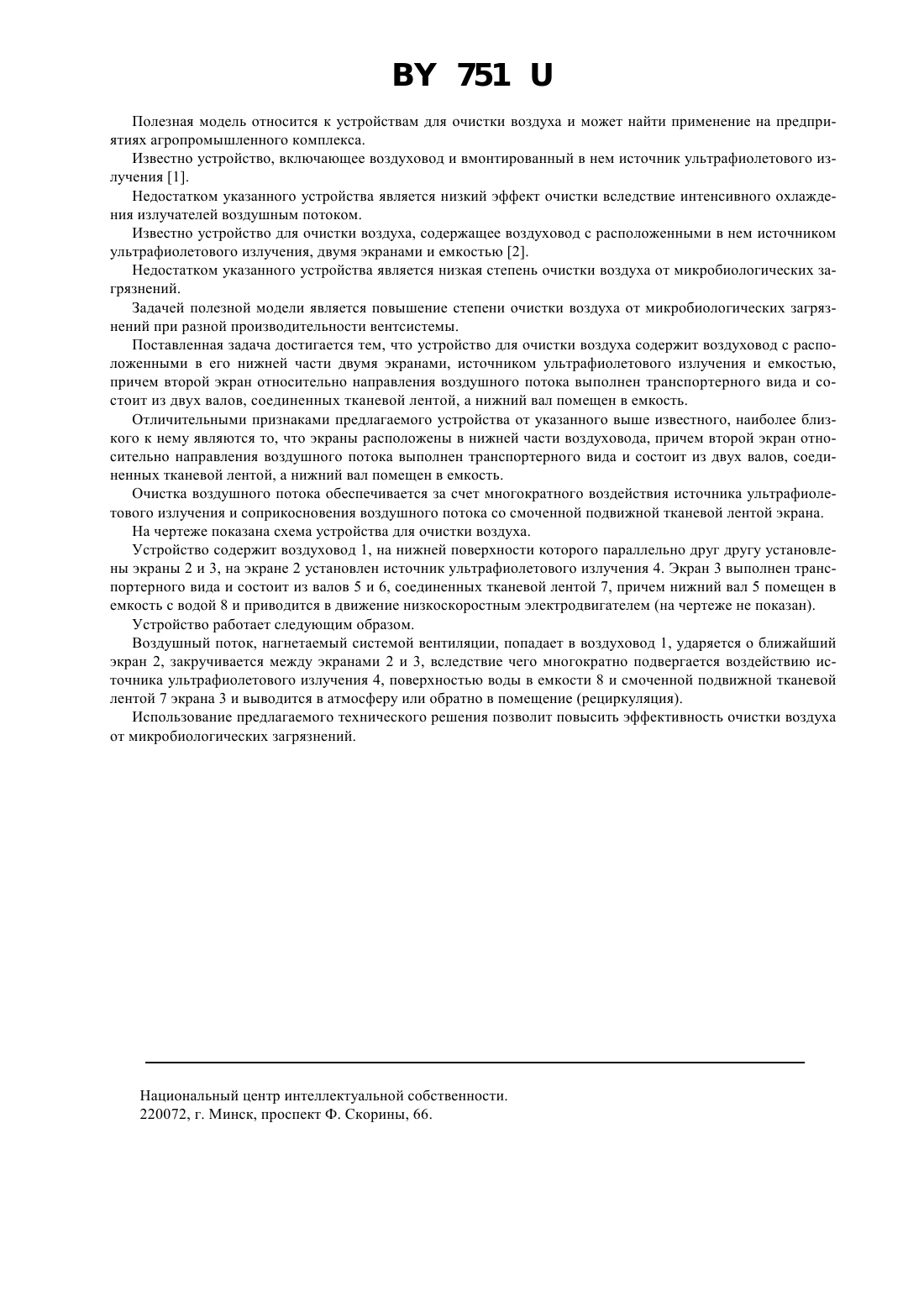

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с расположенными в нем источником ультрафиолетового излучения, двумя экранами и емкостью, отличающееся тем, что экраны установлены в нижней части воздуховода, причем второй экран относительно направления воздушного потока выполнен транспортерного вида и состоит из двух валов, соединенных тканевой лентой, а нижний вал помещен в емкость.(56) 1. Ладыжский Р.Н. Кондиционирование воздуха. - М. Пищепромиздат, 1958. - С. 272. 2. Патент РБ на полезную модель 405, 2001 (прототип). 751 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 1. Недостатком указанного устройства является низкий эффект очистки вследствие интенсивного охлаждения излучателей воздушным потоком. Известно устройство для очистки воздуха, содержащее воздуховод с расположенными в нем источником ультрафиолетового излучения, двумя экранами и емкостью 2. Недостатком указанного устройства является низкая степень очистки воздуха от микробиологических загрязнений. Задачей полезной модели является повышение степени очистки воздуха от микробиологических загрязнений при разной производительности вентсистемы. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод с расположенными в его нижней части двумя экранами, источником ультрафиолетового излучения и емкостью,причем второй экран относительно направления воздушного потока выполнен транспортерного вида и состоит из двух валов, соединенных тканевой лентой, а нижний вал помещен в емкость. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему являются то, что экраны расположены в нижней части воздуховода, причем второй экран относительно направления воздушного потока выполнен транспортерного вида и состоит из двух валов, соединенных тканевой лентой, а нижний вал помещен в емкость. Очистка воздушного потока обеспечивается за счет многократного воздействия источника ультрафиолетового излучения и соприкосновения воздушного потока со смоченной подвижной тканевой лентой экрана. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод 1, на нижней поверхности которого параллельно друг другу установлены экраны 2 и 3, на экране 2 установлен источник ультрафиолетового излучения 4. Экран 3 выполнен транспортерного вида и состоит из валов 5 и 6, соединенных тканевой лентой 7, причем нижний вал 5 помещен в емкость с водой 8 и приводится в движение низкоскоростным электродвигателем (на чертеже не показан). Устройство работает следующим образом. Воздушный поток, нагнетаемый системой вентиляции, попадает в воздуховод 1, ударяется о ближайший экран 2, закручивается между экранами 2 и 3, вследствие чего многократно подвергается воздействию источника ультрафиолетового излучения 4, поверхностью воды в емкости 8 и смоченной подвижной тканевой лентой 7 экрана 3 и выводится в атмосферу или обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха от микробиологических загрязнений. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
