Устройство для очистки воздуха

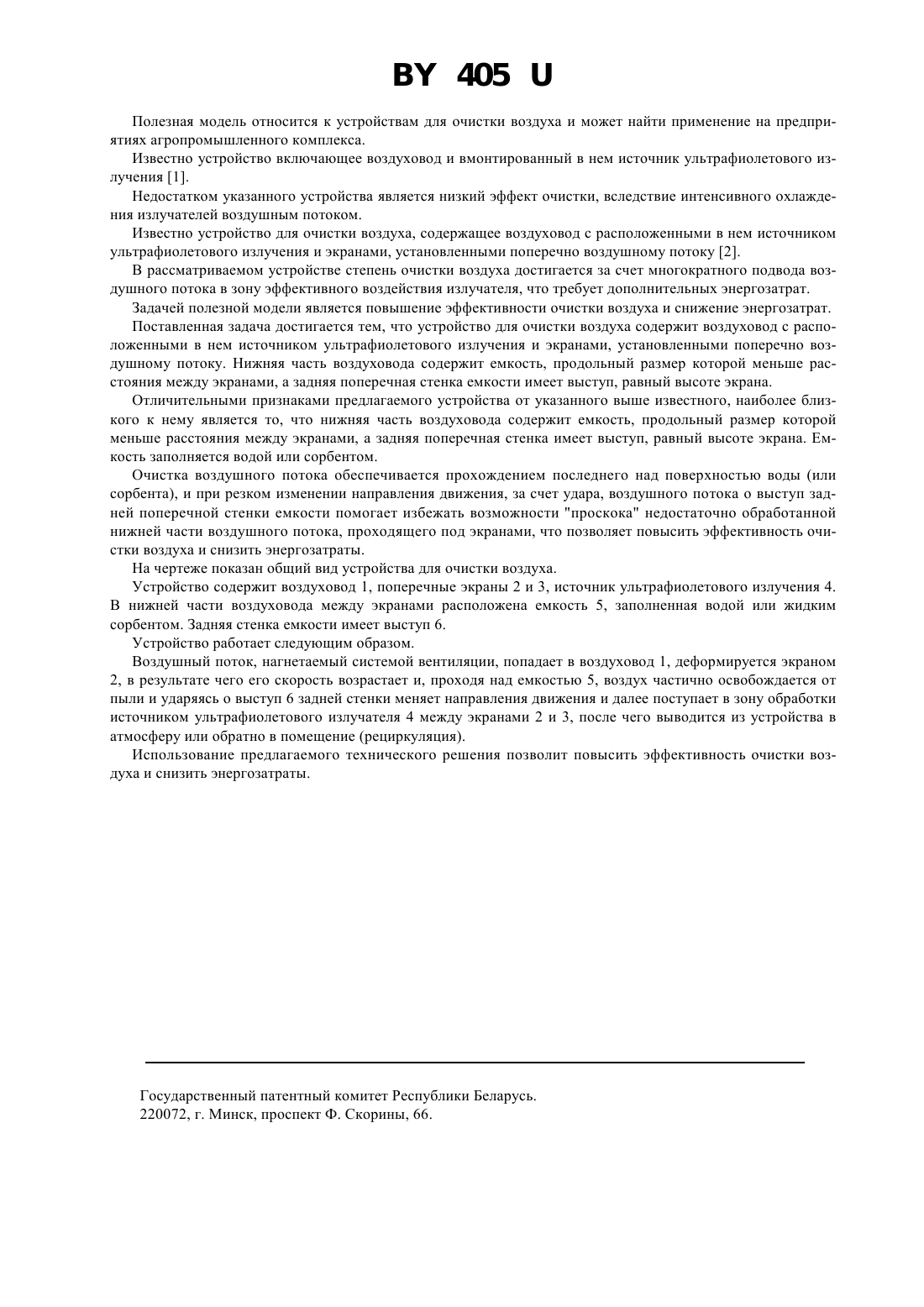

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) 1. Устройство для очистки воздуха, содержащее воздуховод с расположенными в нем источником ультрафиолетового излучения и экранами, установленными поперечно воздушному потоку, отличающееся тем,что нижняя часть воздуховода содержит емкость, продольный размер которой меньше расстояния между экранами. 2. Устройство по п. 1, отличающееся тем, что задняя поперечная стенка емкости имеет выступ, равный высоте экрана.(56) 1. Ладыжский Р.Н. Кондиционирование воздуха. - М. Пищепромиздат, 1958. - С. 272. 2. Патент РБ на полезную модель 140, 2000 (прототип). 405 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 1. Недостатком указанного устройства является низкий эффект очистки, вследствие интенсивного охлаждения излучателей воздушным потоком. Известно устройство для очистки воздуха, содержащее воздуховод с расположенными в нем источником ультрафиолетового излучения и экранами, установленными поперечно воздушному потоку 2. В рассматриваемом устройстве степень очистки воздуха достигается за счет многократного подвода воздушного потока в зону эффективного воздействия излучателя, что требует дополнительных энергозатрат. Задачей полезной модели является повышение эффективности очистки воздуха и снижение энергозатрат. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод с расположенными в нем источником ультрафиолетового излучения и экранами, установленными поперечно воздушному потоку. Нижняя часть воздуховода содержит емкость, продольный размер которой меньше расстояния между экранами, а задняя поперечная стенка емкости имеет выступ, равный высоте экрана. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что нижняя часть воздуховода содержит емкость, продольный размер которой меньше расстояния между экранами, а задняя поперечная стенка имеет выступ, равный высоте экрана. Емкость заполняется водой или сорбентом. Очистка воздушного потока обеспечивается прохождением последнего над поверхностью воды (или сорбента), и при резком изменении направления движения, за счет удара, воздушного потока о выступ задней поперечной стенки емкости помогает избежать возможности проскока недостаточно обработанной нижней части воздушного потока, проходящего под экранами, что позволяет повысить эффективность очистки воздуха и снизить энергозатраты. На чертеже показан общий вид устройства для очистки воздуха. Устройство содержит воздуховод 1, поперечные экраны 2 и 3, источник ультрафиолетового излучения 4. В нижней части воздуховода между экранами расположена емкость 5, заполненная водой или жидким сорбентом. Задняя стенка емкости имеет выступ 6. Устройство работает следующим образом. Воздушный поток, нагнетаемый системой вентиляции, попадает в воздуховод 1, деформируется экраном 2, в результате чего его скорость возрастает и, проходя над емкостью 5, воздух частично освобождается от пыли и ударяясь о выступ 6 задней стенки меняет направления движения и далее поступает в зону обработки источником ультрафиолетового излучателя 4 между экранами 2 и 3, после чего выводится из устройства в атмосферу или обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха и снизить энергозатраты. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
