Гидробак с системой охлаждения рабочей жидкости

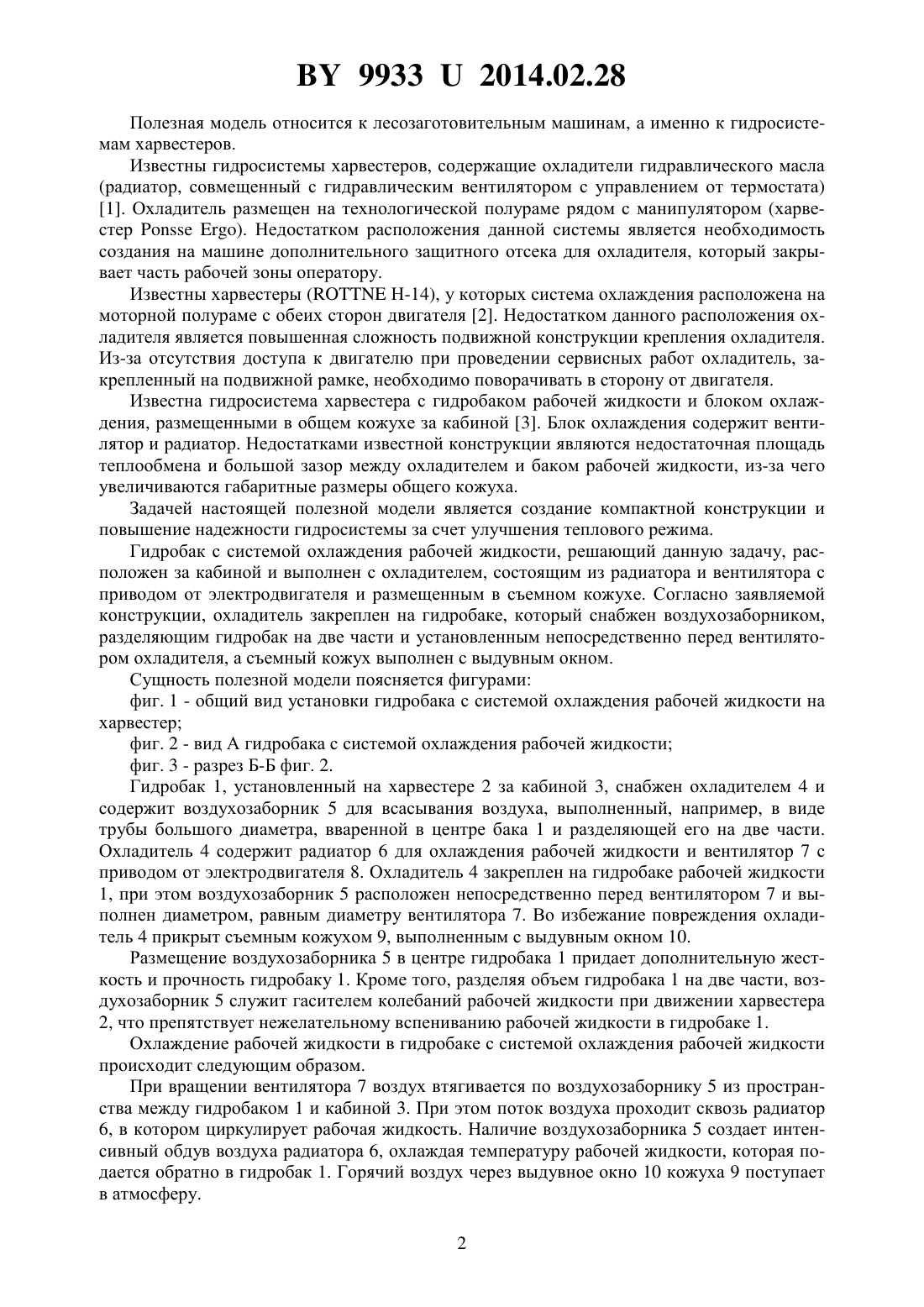

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРОБАК С СИСТЕМОЙ ОХЛАЖДЕНИЯ РАБОЧЕЙ ЖИДКОСТИ(71) Заявитель Открытое акционерное общество АМКОДОР - управляющая компания холдинга(72) Авторы Герман Андрей Александрович Юзефович Сергей Викторович Густенев Евгений Сергеевич Полубятко Александр Анатольевич(73) Патентообладатель Открытое акционерное общество АМКОДОР - управляющая компания холдинга(57) Гидробак с системой охлаждения рабочей жидкости, выполненный с охладителем,содержащим радиатор и вентилятор и размещенным в кожухе, отличающийся тем, что охладитель закреплен на гидробаке, при этом гидробак снабжен воздухозаборником, разделяющим гидробак на две части и установленным непосредственно перед вентилятором охладителя, причем диаметр воздухозаборника равен диаметру вентилятора, а кожух охладителя выполнен с выдувным окном. 99332014.02.28 Полезная модель относится к лесозаготовительным машинам, а именно к гидросистемам харвестеров. Известны гидросистемы харвестеров, содержащие охладители гидравлического масла(радиатор, совмещенный с гидравлическим вентилятором с управлением от термостата) 1. Охладитель размещен на технологической полураме рядом с манипулятором (харвестер). Недостатком расположения данной системы является необходимость создания на машине дополнительного защитного отсека для охладителя, который закрывает часть рабочей зоны оператору. Известны харвестеры ( Н-14), у которых система охлаждения расположена на моторной полураме с обеих сторон двигателя 2. Недостатком данного расположения охладителя является повышенная сложность подвижной конструкции крепления охладителя. Из-за отсутствия доступа к двигателю при проведении сервисных работ охладитель, закрепленный на подвижной рамке, необходимо поворачивать в сторону от двигателя. Известна гидросистема харвестера с гидробаком рабочей жидкости и блоком охлаждения, размещенными в общем кожухе за кабиной 3. Блок охлаждения содержит вентилятор и радиатор. Недостатками известной конструкции являются недостаточная площадь теплообмена и большой зазор между охладителем и баком рабочей жидкости, из-за чего увеличиваются габаритные размеры общего кожуха. Задачей настоящей полезной модели является создание компактной конструкции и повышение надежности гидросистемы за счет улучшения теплового режима. Гидробак с системой охлаждения рабочей жидкости, решающий данную задачу, расположен за кабиной и выполнен с охладителем, состоящим из радиатора и вентилятора с приводом от электродвигателя и размещенным в съемном кожухе. Согласно заявляемой конструкции, охладитель закреплен на гидробаке, который снабжен воздухозаборником,разделяющим гидробак на две части и установленным непосредственно перед вентилятором охладителя, а съемный кожух выполнен с выдувным окном. Сущность полезной модели поясняется фигурами фиг. 1 - общий вид установки гидробака с системой охлаждения рабочей жидкости на харвестер фиг. 2 - вид А гидробака с системой охлаждения рабочей жидкости фиг. 3 - разрез Б-Б фиг. 2. Гидробак 1, установленный на харвестере 2 за кабиной 3, снабжен охладителем 4 и содержит воздухозаборник 5 для всасывания воздуха, выполненный, например, в виде трубы большого диаметра, вваренной в центре бака 1 и разделяющей его на две части. Охладитель 4 содержит радиатор 6 для охлаждения рабочей жидкости и вентилятор 7 с приводом от электродвигателя 8. Охладитель 4 закреплен на гидробаке рабочей жидкости 1, при этом воздухозаборник 5 расположен непосредственно перед вентилятором 7 и выполнен диаметром, равным диаметру вентилятора 7. Во избежание повреждения охладитель 4 прикрыт съемным кожухом 9, выполненным с выдувным окном 10. Размещение воздухозаборника 5 в центре гидробака 1 придает дополнительную жесткость и прочность гидробаку 1. Кроме того, разделяя объем гидробака 1 на две части, воздухозаборник 5 служит гасителем колебаний рабочей жидкости при движении харвестера 2, что препятствует нежелательному вспениванию рабочей жидкости в гидробаке 1. Охлаждение рабочей жидкости в гидробаке с системой охлаждения рабочей жидкости происходит следующим образом. При вращении вентилятора 7 воздух втягивается по воздухозаборнику 5 из пространства между гидробаком 1 и кабиной 3. При этом поток воздуха проходит сквозь радиатор 6, в котором циркулирует рабочая жидкость. Наличие воздухозаборника 5 создает интенсивный обдув воздуха радиатора 6, охлаждая температуру рабочей жидкости, которая подается обратно в гидробак 1. Горячий воздух через выдувное окно 10 кожуха 9 поступает в атмосферу. 2 99332014.02.28 Таким образом, предлагаемая полезная модель позволяет упростить конструкцию харвестера и повысить надежность машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
