Комбинированный прицел

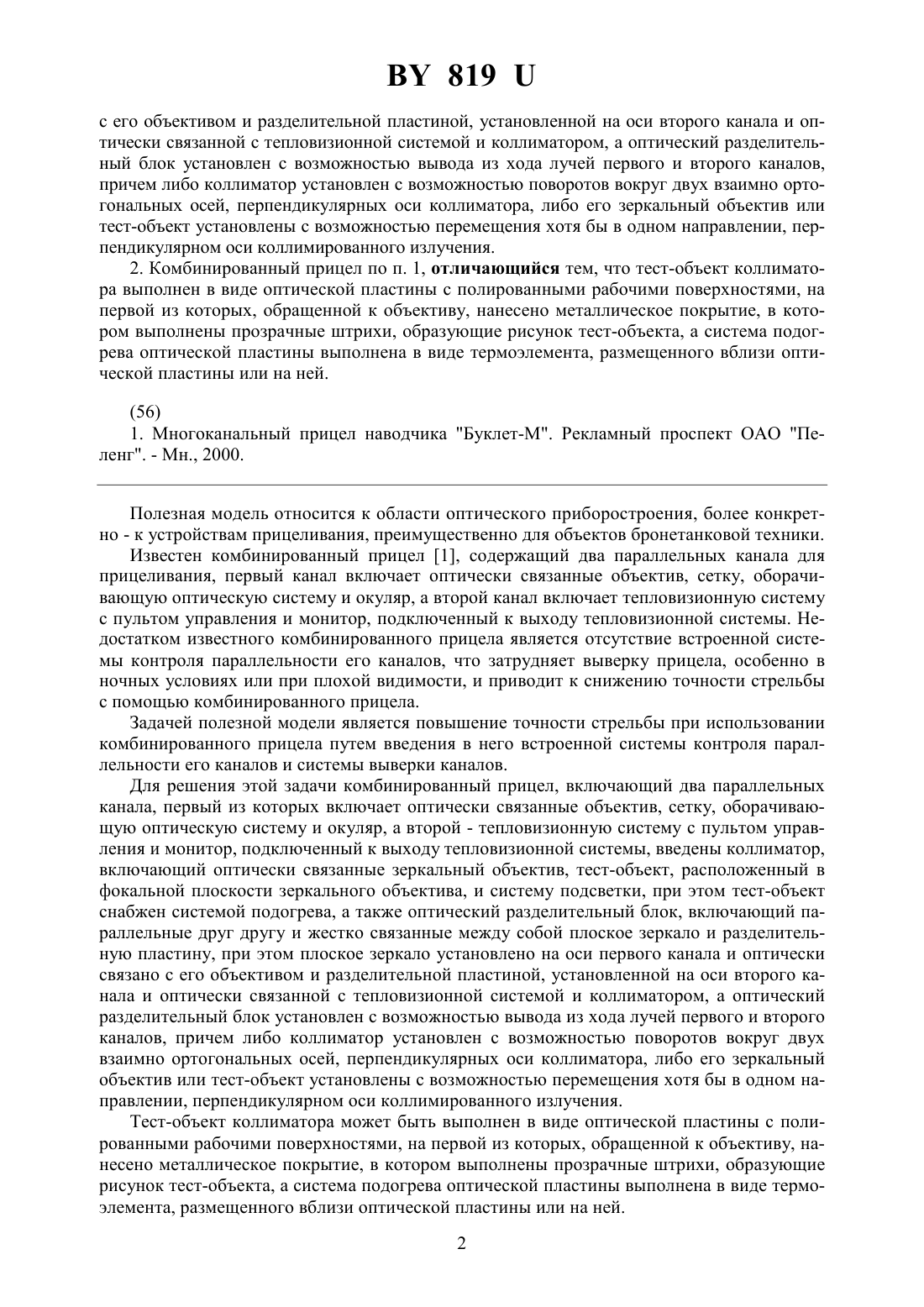

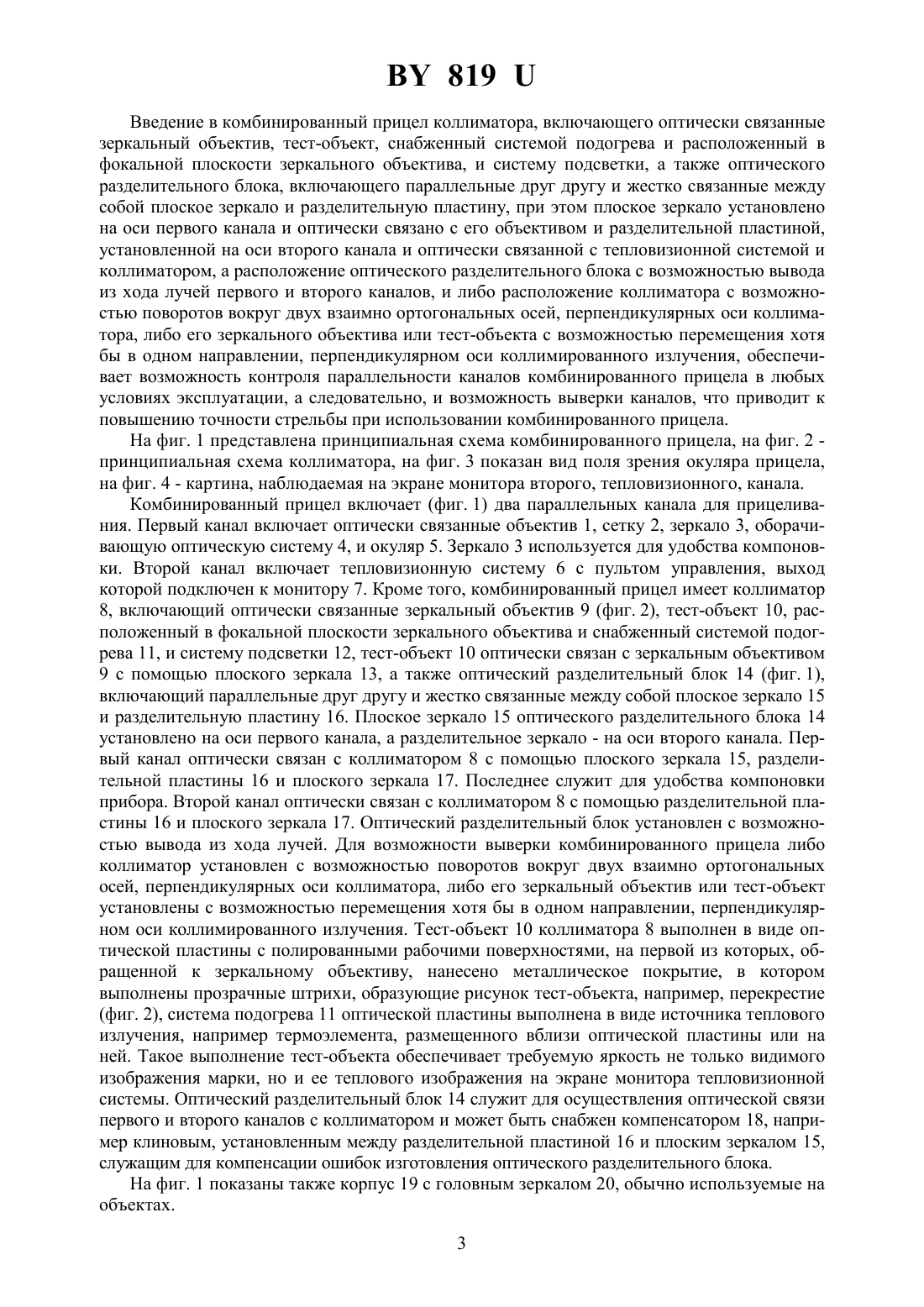

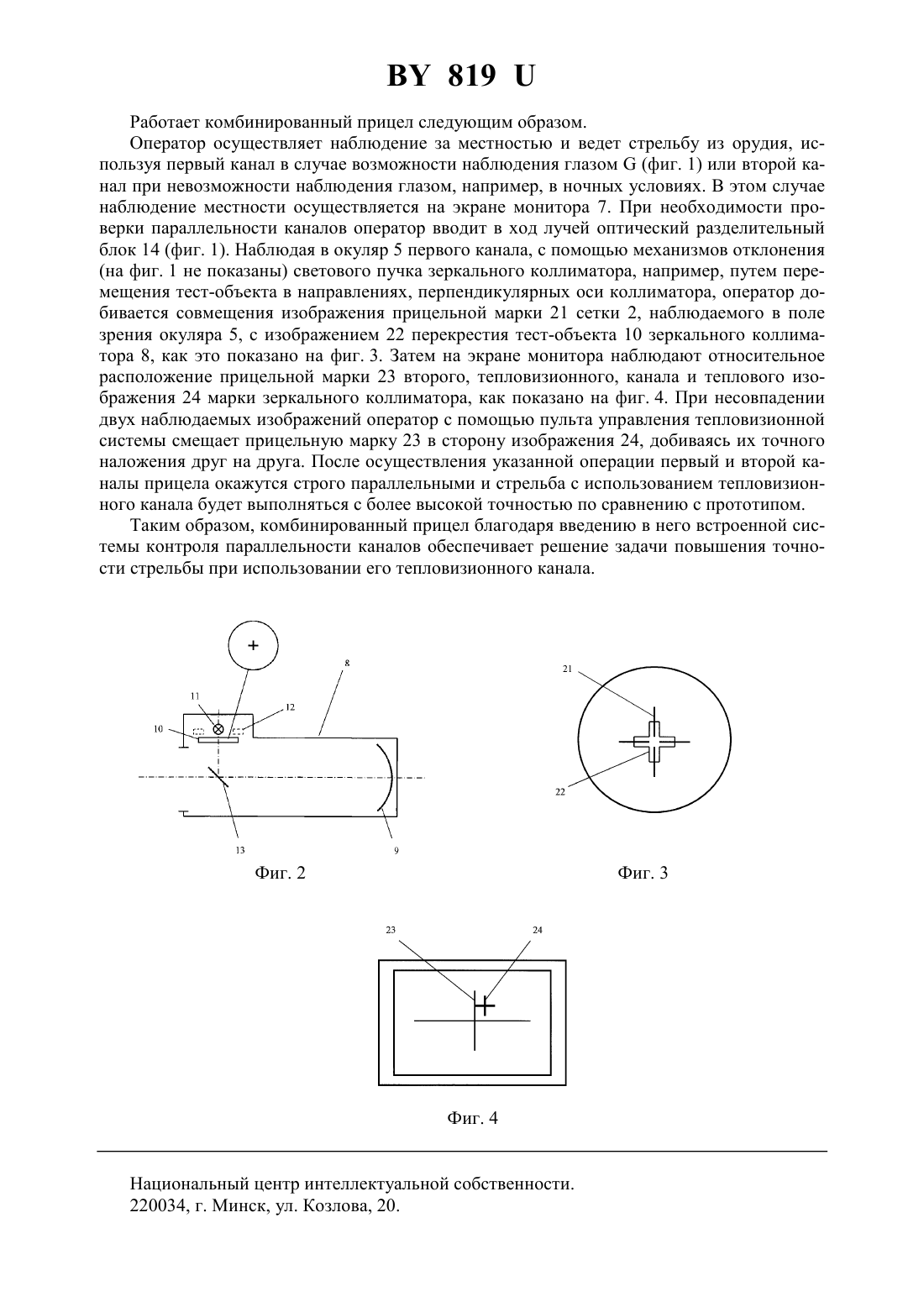

(51)02 23/00,41 3/22 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Батюшков Валентин Вениаминович Тареев Анатолий Михайлович Кухта Игорь Владимирович Мышалов Павел Ильич(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Комбинированный прицел, включающий два параллельных канала, первый из которых включает оптически связанные объектив, сетку, оборачивающую оптическую систему и окуляр, а второй - тепловизионную систему с пультом управления и монитор, подключенный к выходу тепловизионной системы, отличающийся тем, что введены коллиматор,включающий оптически связанные зеркальный объектив, тест-объект, расположенный в фокальной плоскости зеркального объектива, и систему подсветки, при этом тест-объект снабжен системой подогрева, а также оптический разделительный блок, включающий параллельные друг другу и жестко связанные между собой плоское зеркало и разделительную пластину, при этом плоское зеркало установлено на оси первого канала и оптически связано 819 с его объективом и разделительной пластиной, установленной на оси второго канала и оптически связанной с тепловизионной системой и коллиматором, а оптический разделительный блок установлен с возможностью вывода из хода лучей первого и второго каналов,причем либо коллиматор установлен с возможностью поворотов вокруг двух взаимно ортогональных осей, перпендикулярных оси коллиматора, либо его зеркальный объектив или тест-объект установлены с возможностью перемещения хотя бы в одном направлении, перпендикулярном оси коллимированного излучения. 2. Комбинированный прицел по п. 1, отличающийся тем, что тест-объект коллиматора выполнен в виде оптической пластины с полированными рабочими поверхностями, на первой из которых, обращенной к объективу, нанесено металлическое покрытие, в котором выполнены прозрачные штрихи, образующие рисунок тест-объекта, а система подогрева оптической пластины выполнена в виде термоэлемента, размещенного вблизи оптической пластины или на ней.(56) 1. Многоканальный прицел наводчика Буклет-М. Рекламный проспект ОАО Пеленг. - Мн., 2000. Полезная модель относится к области оптического приборостроения, более конкретно - к устройствам прицеливания, преимущественно для объектов бронетанковой техники. Известен комбинированный прицел 1, содержащий два параллельных канала для прицеливания, первый канал включает оптически связанные объектив, сетку, оборачивающую оптическую систему и окуляр, а второй канал включает тепловизионную систему с пультом управления и монитор, подключенный к выходу тепловизионной системы. Недостатком известного комбинированного прицела является отсутствие встроенной системы контроля параллельности его каналов, что затрудняет выверку прицела, особенно в ночных условиях или при плохой видимости, и приводит к снижению точности стрельбы с помощью комбинированного прицела. Задачей полезной модели является повышение точности стрельбы при использовании комбинированного прицела путем введения в него встроенной системы контроля параллельности его каналов и системы выверки каналов. Для решения этой задачи комбинированный прицел, включающий два параллельных канала, первый из которых включает оптически связанные объектив, сетку, оборачивающую оптическую систему и окуляр, а второй - тепловизионную систему с пультом управления и монитор, подключенный к выходу тепловизионной системы, введены коллиматор,включающий оптически связанные зеркальный объектив, тест-объект, расположенный в фокальной плоскости зеркального объектива, и систему подсветки, при этом тест-объект снабжен системой подогрева, а также оптический разделительный блок, включающий параллельные друг другу и жестко связанные между собой плоское зеркало и разделительную пластину, при этом плоское зеркало установлено на оси первого канала и оптически связано с его объективом и разделительной пластиной, установленной на оси второго канала и оптически связанной с тепловизионной системой и коллиматором, а оптический разделительный блок установлен с возможностью вывода из хода лучей первого и второго каналов, причем либо коллиматор установлен с возможностью поворотов вокруг двух взаимно ортогональных осей, перпендикулярных оси коллиматора, либо его зеркальный объектив или тест-объект установлены с возможностью перемещения хотя бы в одном направлении, перпендикулярном оси коллимированного излучения. Тест-объект коллиматора может быть выполнен в виде оптической пластины с полированными рабочими поверхностями, на первой из которых, обращенной к объективу, нанесено металлическое покрытие, в котором выполнены прозрачные штрихи, образующие рисунок тест-объекта, а система подогрева оптической пластины выполнена в виде термоэлемента, размещенного вблизи оптической пластины или на ней. 2 819 Введение в комбинированный прицел коллиматора, включающего оптически связанные зеркальный объектив, тест-объект, снабженный системой подогрева и расположенный в фокальной плоскости зеркального объектива, и систему подсветки, а также оптического разделительного блока, включающего параллельные друг другу и жестко связанные между собой плоское зеркало и разделительную пластину, при этом плоское зеркало установлено на оси первого канала и оптически связано с его объективом и разделительной пластиной,установленной на оси второго канала и оптически связанной с тепловизионной системой и коллиматором, а расположение оптического разделительного блока с возможностью вывода из хода лучей первого и второго каналов, и либо расположение коллиматора с возможностью поворотов вокруг двух взаимно ортогональных осей, перпендикулярных оси коллиматора, либо его зеркального объектива или тест-объекта с возможностью перемещения хотя бы в одном направлении, перпендикулярном оси коллимированного излучения, обеспечивает возможность контроля параллельности каналов комбинированного прицела в любых условиях эксплуатации, а следовательно, и возможность выверки каналов, что приводит к повышению точности стрельбы при использовании комбинированного прицела. На фиг. 1 представлена принципиальная схема комбинированного прицела, на фиг. 2 принципиальная схема коллиматора, на фиг. 3 показан вид поля зрения окуляра прицела,на фиг. 4 - картина, наблюдаемая на экране монитора второго, тепловизионного, канала. Комбинированный прицел включает (фиг. 1) два параллельных канала для прицеливания. Первый канал включает оптически связанные объектив 1, сетку 2, зеркало 3, оборачивающую оптическую систему 4, и окуляр 5. Зеркало 3 используется для удобства компоновки. Второй канал включает тепловизионную систему 6 с пультом управления, выход которой подключен к монитору 7. Кроме того, комбинированный прицел имеет коллиматор 8, включающий оптически связанные зеркальный объектив 9 (фиг. 2), тест-объект 10, расположенный в фокальной плоскости зеркального объектива и снабженный системой подогрева 11, и систему подсветки 12, тест-объект 10 оптически связан с зеркальным объективом 9 с помощью плоского зеркала 13, а также оптический разделительный блок 14 (фиг. 1),включающий параллельные друг другу и жестко связанные между собой плоское зеркало 15 и разделительную пластину 16. Плоское зеркало 15 оптического разделительного блока 14 установлено на оси первого канала, а разделительное зеркало - на оси второго канала. Первый канал оптически связан с коллиматором 8 с помощью плоского зеркала 15, разделительной пластины 16 и плоского зеркала 17. Последнее служит для удобства компоновки прибора. Второй канал оптически связан с коллиматором 8 с помощью разделительной пластины 16 и плоского зеркала 17. Оптический разделительный блок установлен с возможностью вывода из хода лучей. Для возможности выверки комбинированного прицела либо коллиматор установлен с возможностью поворотов вокруг двух взаимно ортогональных осей, перпендикулярных оси коллиматора, либо его зеркальный объектив или тест-объект установлены с возможностью перемещения хотя бы в одном направлении, перпендикулярном оси коллимированного излучения. Тест-объект 10 коллиматора 8 выполнен в виде оптической пластины с полированными рабочими поверхностями, на первой из которых, обращенной к зеркальному объективу, нанесено металлическое покрытие, в котором выполнены прозрачные штрихи, образующие рисунок тест-объекта, например, перекрестие(фиг. 2), система подогрева 11 оптической пластины выполнена в виде источника теплового излучения, например термоэлемента, размещенного вблизи оптической пластины или на ней. Такое выполнение тест-объекта обеспечивает требуемую яркость не только видимого изображения марки, но и ее теплового изображения на экране монитора тепловизионной системы. Оптический разделительный блок 14 служит для осуществления оптической связи первого и второго каналов с коллиматором и может быть снабжен компенсатором 18, например клиновым, установленным между разделительной пластиной 16 и плоским зеркалом 15,служащим для компенсации ошибок изготовления оптического разделительного блока. На фиг. 1 показаны также корпус 19 с головным зеркалом 20, обычно используемые на объектах. 3 819 Работает комбинированный прицел следующим образом. Оператор осуществляет наблюдение за местностью и ведет стрельбу из орудия, используя первый канал в случае возможности наблюдения глазом(фиг. 1) или второй канал при невозможности наблюдения глазом, например, в ночных условиях. В этом случае наблюдение местности осуществляется на экране монитора 7. При необходимости проверки параллельности каналов оператор вводит в ход лучей оптический разделительный блок 14 (фиг. 1). Наблюдая в окуляр 5 первого канала, с помощью механизмов отклонения(на фиг. 1 не показаны) светового пучка зеркального коллиматора, например, путем перемещения тест-объекта в направлениях, перпендикулярных оси коллиматора, оператор добивается совмещения изображения прицельной марки 21 сетки 2, наблюдаемого в поле зрения окуляра 5, с изображением 22 перекрестия тест-объекта 10 зеркального коллиматора 8, как это показано на фиг. 3. Затем на экране монитора наблюдают относительное расположение прицельной марки 23 второго, тепловизионного, канала и теплового изображения 24 марки зеркального коллиматора, как показано на фиг. 4. При несовпадении двух наблюдаемых изображений оператор с помощью пульта управления тепловизионной системы смещает прицельную марку 23 в сторону изображения 24, добиваясь их точного наложения друг на друга. После осуществления указанной операции первый и второй каналы прицела окажутся строго параллельными и стрельба с использованием тепловизионного канала будет выполняться с более высокой точностью по сравнению с прототипом. Таким образом, комбинированный прицел благодаря введению в него встроенной системы контроля параллельности каналов обеспечивает решение задачи повышения точности стрельбы при использовании его тепловизионного канала. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
