Почвообрабатывающий каток

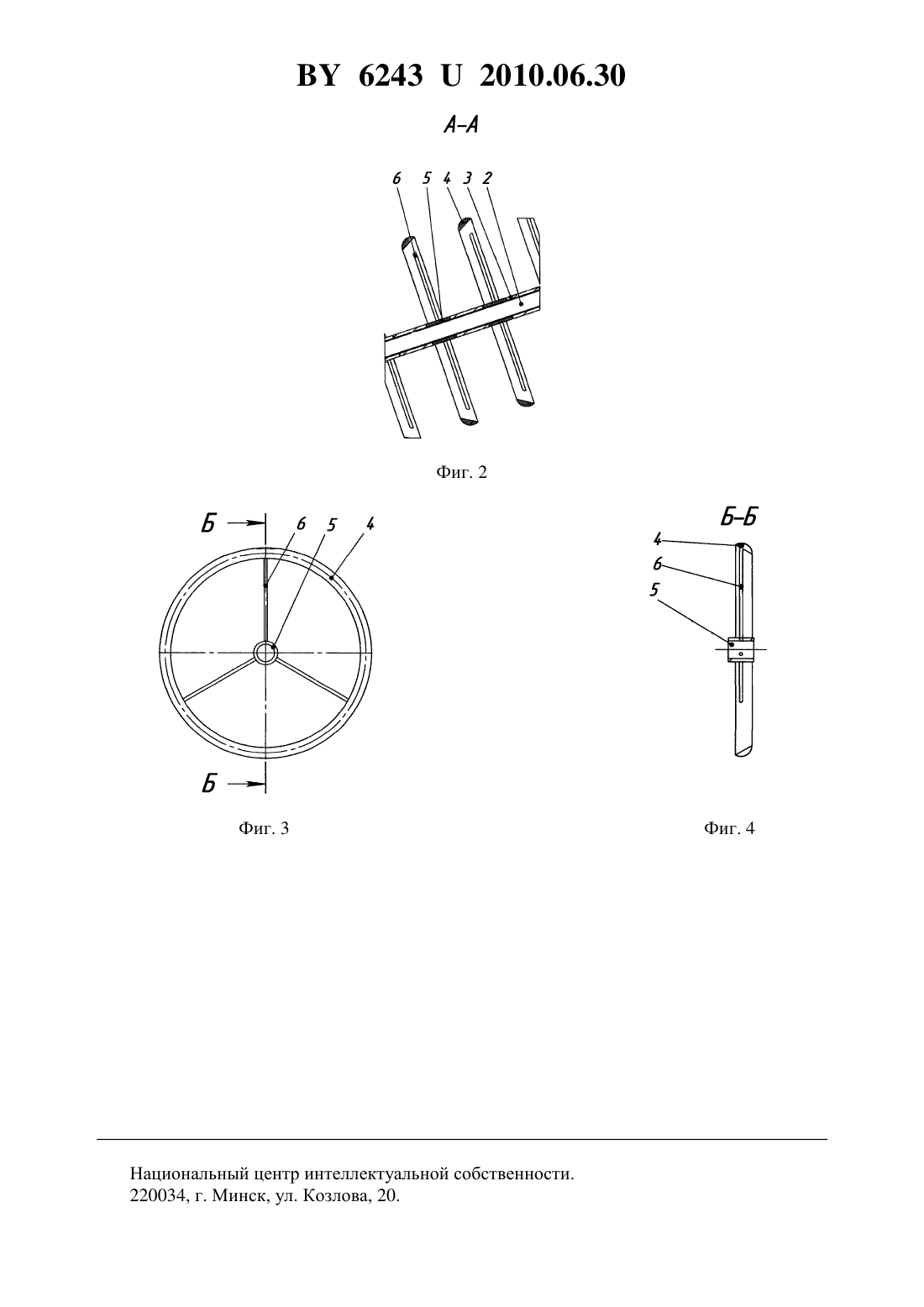

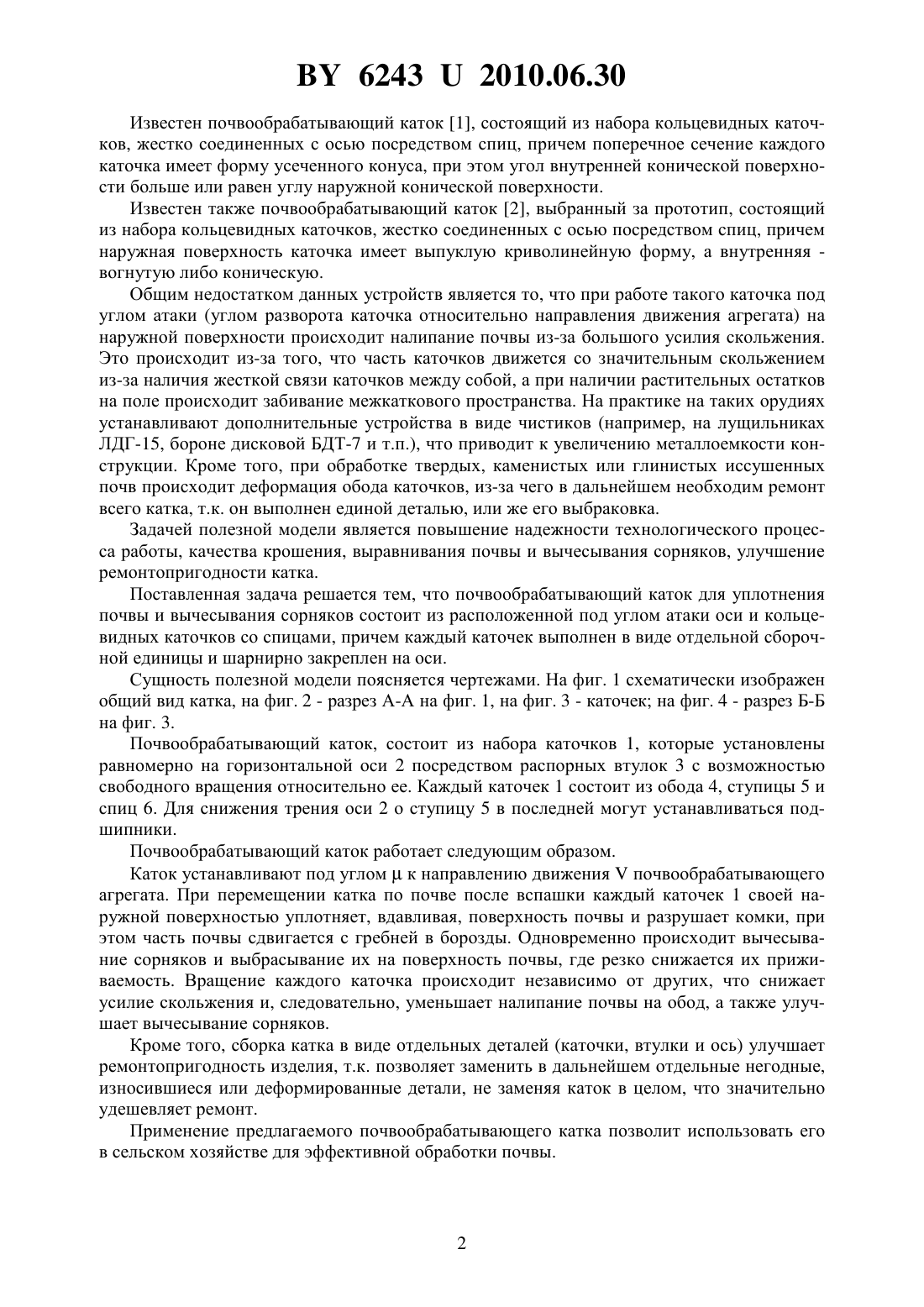

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Кецко Владимир Николаевич Сашко Константин Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Почвообрабатывающий каток для уплотнения почвы и вычесывания сорняков, включающий расположенную под углом атаки ось и кольцевидные каточки со спицами, отличающийся тем, что каждый каточек выполнен в виде отдельной сборочной единицы и шарнирно закреплен на оси. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам, предназначенным для уплотнения почвы на заданной глубине с одновременным выравниванием поверхности поля и вычесыванием сорняков. 62432010.06.30 Известен почвообрабатывающий каток 1, состоящий из набора кольцевидных каточков, жестко соединенных с осью посредством спиц, причем поперечное сечение каждого каточка имеет форму усеченного конуса, при этом угол внутренней конической поверхности больше или равен углу наружной конической поверхности. Известен также почвообрабатывающий каток 2, выбранный за прототип, состоящий из набора кольцевидных каточков, жестко соединенных с осью посредством спиц, причем наружная поверхность каточка имеет выпуклую криволинейную форму, а внутренняя вогнутую либо коническую. Общим недостатком данных устройств является то, что при работе такого каточка под углом атаки (углом разворота каточка относительно направления движения агрегата) на наружной поверхности происходит налипание почвы из-за большого усилия скольжения. Это происходит из-за того, что часть каточков движется со значительным скольжением из-за наличия жесткой связи каточков между собой, а при наличии растительных остатков на поле происходит забивание межкаткового пространства. На практике на таких орудиях устанавливают дополнительные устройства в виде чистиков (например, на лущильниках ЛДГ-15, бороне дисковой БДТ-7 и т.п.), что приводит к увеличению металлоемкости конструкции. Кроме того, при обработке твердых, каменистых или глинистых иссушенных почв происходит деформация обода каточков, из-за чего в дальнейшем необходим ремонт всего катка, т.к. он выполнен единой деталью, или же его выбраковка. Задачей полезной модели является повышение надежности технологического процесса работы, качества крошения, выравнивания почвы и вычесывания сорняков, улучшение ремонтопригодности катка. Поставленная задача решается тем, что почвообрабатывающий каток для уплотнения почвы и вычесывания сорняков состоит из расположенной под углом атаки оси и кольцевидных каточков со спицами, причем каждый каточек выполнен в виде отдельной сборочной единицы и шарнирно закреплен на оси. Сущность полезной модели поясняется чертежами. На фиг. 1 схематически изображен общий вид катка, на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - каточек на фиг. 4 - разрез Б-Б на фиг. 3. Почвообрабатывающий каток, состоит из набора каточков 1, которые установлены равномерно на горизонтальной оси 2 посредством распорных втулок 3 с возможностью свободного вращения относительно ее. Каждый каточек 1 состоит из обода 4, ступицы 5 и спиц 6. Для снижения трения оси 2 о ступицу 5 в последней могут устанавливаться подшипники. Почвообрабатывающий каток работает следующим образом. Каток устанавливают под угломк направлению движенияпочвообрабатывающего агрегата. При перемещении катка по почве после вспашки каждый каточек 1 своей наружной поверхностью уплотняет, вдавливая, поверхность почвы и разрушает комки, при этом часть почвы сдвигается с гребней в борозды. Одновременно происходит вычесывание сорняков и выбрасывание их на поверхность почвы, где резко снижается их приживаемость. Вращение каждого каточка происходит независимо от других, что снижает усилие скольжения и, следовательно, уменьшает налипание почвы на обод, а также улучшает вычесывание сорняков. Кроме того, сборка катка в виде отдельных деталей (каточки, втулки и ось) улучшает ремонтопригодность изделия, т.к. позволяет заменить в дальнейшем отдельные негодные,износившиеся или деформированные детали, не заменяя каток в целом, что значительно удешевляет ремонт. Применение предлагаемого почвообрабатывающего катка позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
