Каток почвообрабатывающий

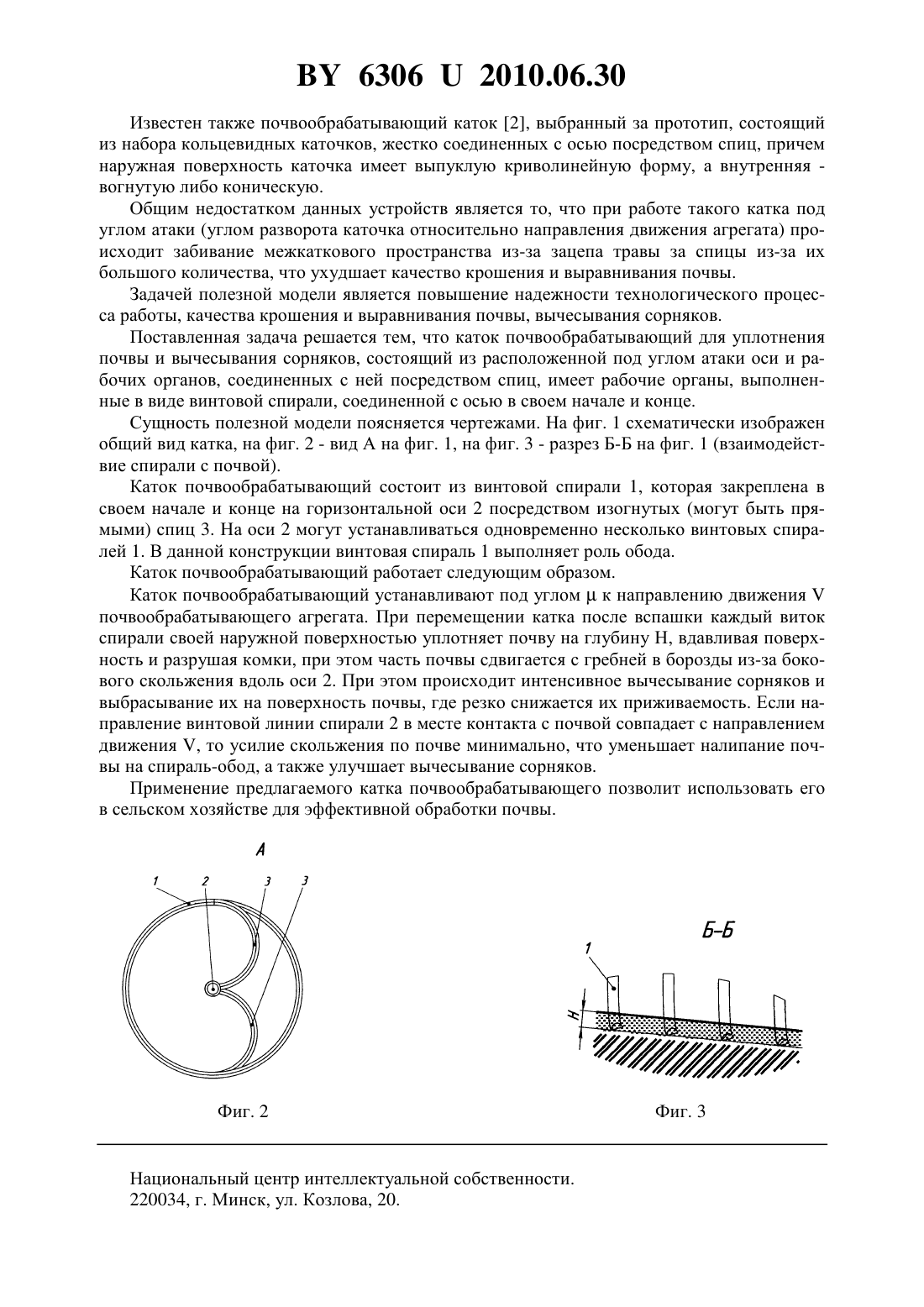

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Кецко Владимир Николаевич Сашко Константин Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Каток почвообрабатывающий для уплотнения почвы и вычесывания сорняков, состоящий из расположенной под углом атаки оси и рабочих органов, соединенных с ней посредством спиц, отличающийся тем, рабочие органы выполнены в виде винтовой спирали, соединенной с осью в своем начале и конце. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам, предназначенным для уплотнения почвы на заданной глубине с одновременным выравниванием поверхности поля и вычесыванием сорняков. Известен почвообрабатывающий каток 1, состоящий из набора кольцевидных каточков, жестко соединенных с осью посредством спиц, причем поперечное сечение каждого каточка имеет форму усеченного конуса, при этом угол внутренней конической поверхности больше или равен углу наружной конической поверхности. 63062010.06.30 Известен также почвообрабатывающий каток 2, выбранный за прототип, состоящий из набора кольцевидных каточков, жестко соединенных с осью посредством спиц, причем наружная поверхность каточка имеет выпуклую криволинейную форму, а внутренняя вогнутую либо коническую. Общим недостатком данных устройств является то, что при работе такого катка под углом атаки (углом разворота каточка относительно направления движения агрегата) происходит забивание межкаткового пространства из-за зацепа травы за спицы из-за их большого количества, что ухудшает качество крошения и выравнивания почвы. Задачей полезной модели является повышение надежности технологического процесса работы, качества крошения и выравнивания почвы, вычесывания сорняков. Поставленная задача решается тем, что каток почвообрабатывающий для уплотнения почвы и вычесывания сорняков, состоящий из расположенной под углом атаки оси и рабочих органов, соединенных с ней посредством спиц, имеет рабочие органы, выполненные в виде винтовой спирали, соединенной с осью в своем начале и конце. Сущность полезной модели поясняется чертежами. На фиг. 1 схематически изображен общий вид катка, на фиг. 2 - вид А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 1 (взаимодействие спирали с почвой). Каток почвообрабатывающий состоит из винтовой спирали 1, которая закреплена в своем начале и конце на горизонтальной оси 2 посредством изогнутых (могут быть прямыми) спиц 3. На оси 2 могут устанавливаться одновременно несколько винтовых спиралей 1. В данной конструкции винтовая спираль 1 выполняет роль обода. Каток почвообрабатывающий работает следующим образом. Каток почвообрабатывающий устанавливают под угломк направлению движенияпочвообрабатывающего агрегата. При перемещении катка после вспашки каждый виток спирали своей наружной поверхностью уплотняет почву на глубину Н, вдавливая поверхность и разрушая комки, при этом часть почвы сдвигается с гребней в борозды из-за бокового скольжения вдоль оси 2. При этом происходит интенсивное вычесывание сорняков и выбрасывание их на поверхность почвы, где резко снижается их приживаемость. Если направление винтовой линии спирали 2 в месте контакта с почвой совпадает с направлением движения , то усилие скольжения по почве минимально, что уменьшает налипание почвы на спираль-обод, а также улучшает вычесывание сорняков. Применение предлагаемого катка почвообрабатывающего позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
