Устройство для очистки воздуха

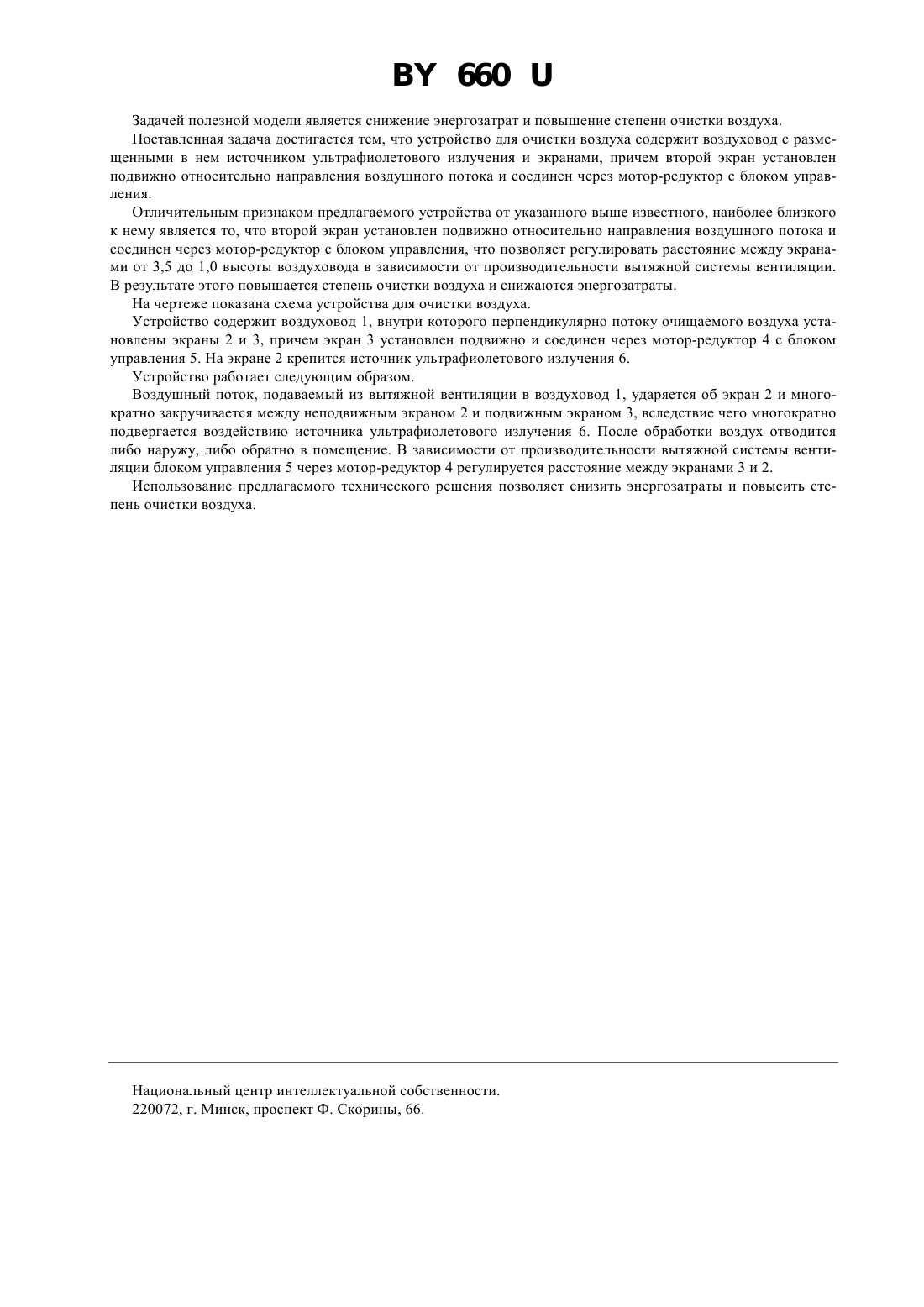

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с размещенными в нем источником ультрафиолетового излучения и экранами, отличающееся тем, что второй экран установлен подвижно относительно направления воздушного потока и соединен через мотор-редуктор с блоком управления.(56) 1. Ладыжский Р.Н. Кондиционирование воздуха. - М. Пищепромиздат, 1958. - С. 272. 2. Патент РБ на полезную модель 140, 2000 (прототип). Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 1. Недостатком указанного устройства является низкий эффект очистки вследствие интенсивного охлаждения излучателей воздушным потоком. Известно также устройство для очистки воздуха, содержащее воздуховод, в котором источник ультрафиолетового излучения крепится к одному из двух поперечно установленных, относительно направления воздуха, экранов 2. Недостатками указанного устройства являются высокие энергозатраты и низкая степень очистки от токсичных и микробиологических загрязнений. 660 Задачей полезной модели является снижение энергозатрат и повышение степени очистки воздуха. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод с размещенными в нем источником ультрафиолетового излучения и экранами, причем второй экран установлен подвижно относительно направления воздушного потока и соединен через мотор-редуктор с блоком управления. Отличительным признаком предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что второй экран установлен подвижно относительно направления воздушного потока и соединен через мотор-редуктор с блоком управления, что позволяет регулировать расстояние между экранами от 3,5 до 1,0 высоты воздуховода в зависимости от производительности вытяжной системы вентиляции. В результате этого повышается степень очистки воздуха и снижаются энергозатраты. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод 1, внутри которого перпендикулярно потоку очищаемого воздуха установлены экраны 2 и 3, причем экран 3 установлен подвижно и соединен через мотор-редуктор 4 с блоком управления 5. На экране 2 крепится источник ультрафиолетового излучения 6. Устройство работает следующим образом. Воздушный поток, подаваемый из вытяжной вентиляции в воздуховод 1, ударяется об экран 2 и многократно закручивается между неподвижным экраном 2 и подвижным экраном 3, вследствие чего многократно подвергается воздействию источника ультрафиолетового излучения 6. После обработки воздух отводится либо наружу, либо обратно в помещение. В зависимости от производительности вытяжной системы вентиляции блоком управления 5 через мотор-редуктор 4 регулируется расстояние между экранами 3 и 2. Использование предлагаемого технического решения позволяет снизить энергозатраты и повысить степень очистки воздуха. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
