Укрытие для растений

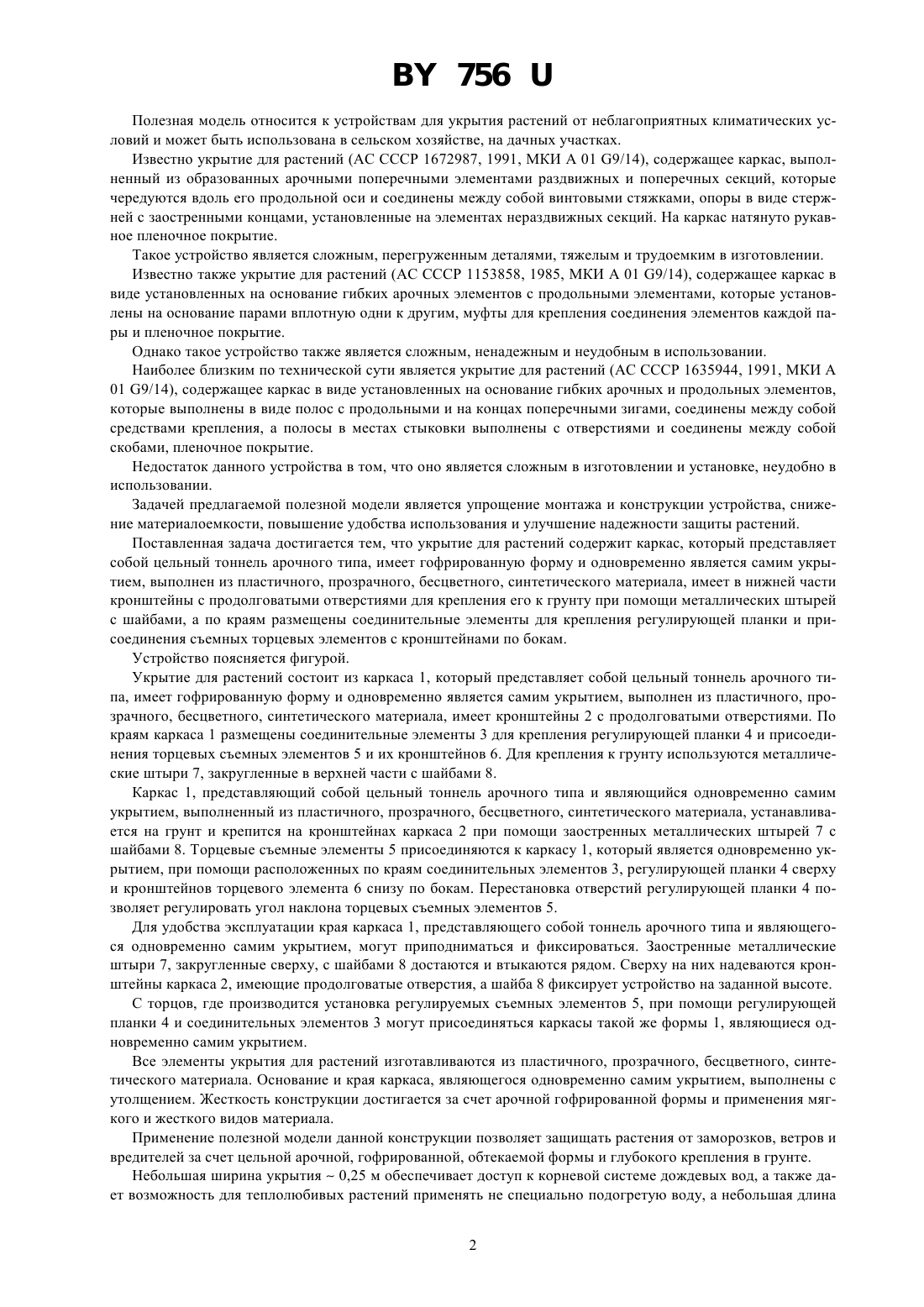

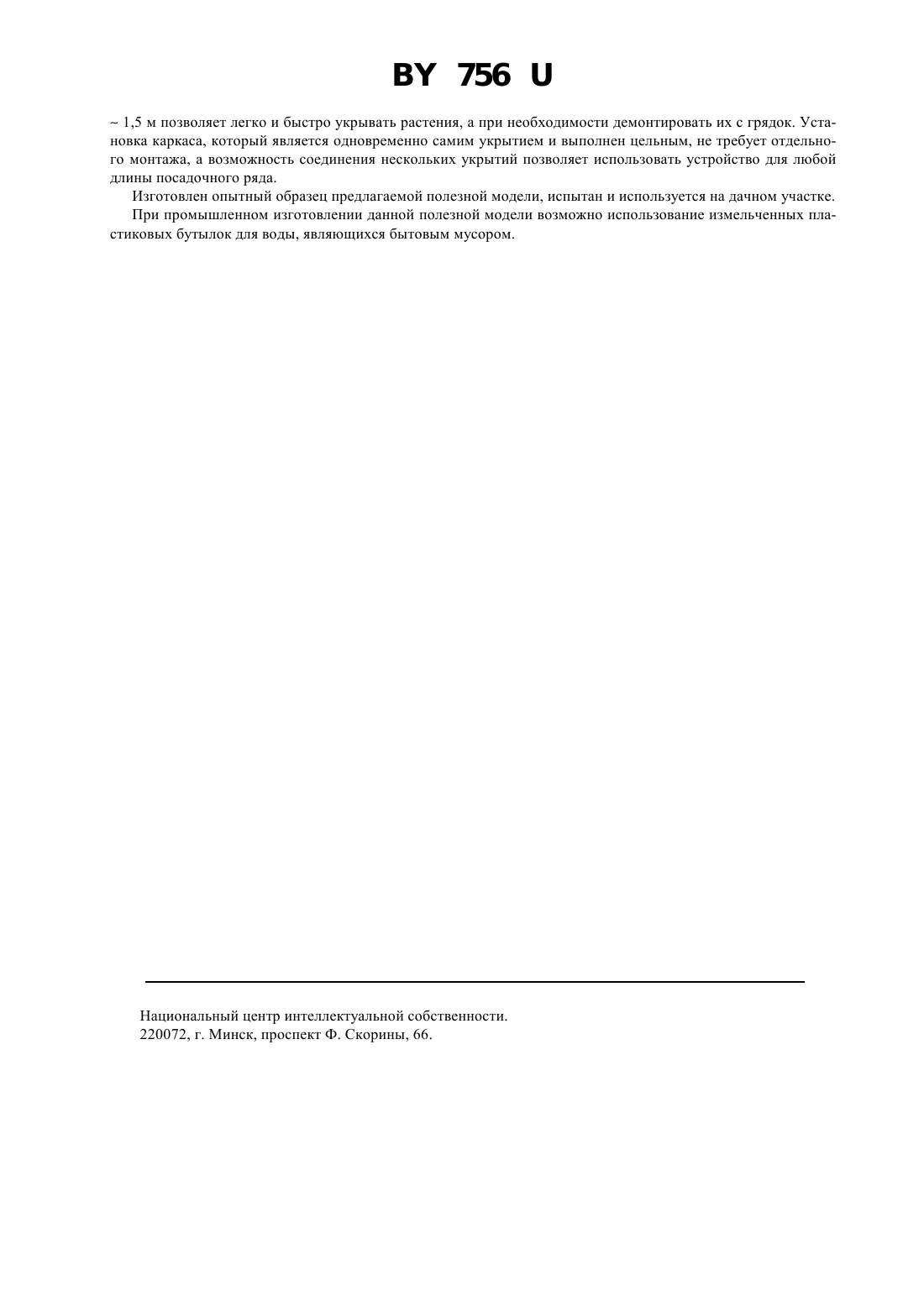

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Укрытие для растений, содержащее каркас, выполненный в виде арочных элементов, опору в виде стержней с заостренными концами, отличающееся тем, что каркас представляет собой цельный тоннель,имеющий гофрированную форму, и одновременно является самим укрытием, выполненным из пластичного,прозрачного, бесцветного, синтетического материала, имеющим в нижней части кронштейны с продолговатыми отверстиями для крепления к грунту заостренными штырями с шайбами, с размещенными по краям соединительными элементами для крепления регулирующей планки и присоединения съемных торцевых элементов с кронштейнами по бокам. 756 Полезная модель относится к устройствам для укрытия растений от неблагоприятных климатических условий и может быть использована в сельском хозяйстве, на дачных участках. Известно укрытие для растений (АС СССР 1672987, 1991, МКИ А 01 9/14), содержащее каркас, выполненный из образованных арочными поперечными элементами раздвижных и поперечных секций, которые чередуются вдоль его продольной оси и соединены между собой винтовыми стяжками, опоры в виде стержней с заостренными концами, установленные на элементах нераздвижных секций. На каркас натянуто рукавное пленочное покрытие. Такое устройство является сложным, перегруженным деталями, тяжелым и трудоемким в изготовлении. Известно также укрытие для растений (АС СССР 1153858, 1985, МКИ А 01 9/14), содержащее каркас в виде установленных на основание гибких арочных элементов с продольными элементами, которые установлены на основание парами вплотную одни к другим, муфты для крепления соединения элементов каждой пары и пленочное покрытие. Однако такое устройство также является сложным, ненадежным и неудобным в использовании. Наиболее близким по технической сути является укрытие для растений (АС СССР 1635944, 1991, МКИ А 01 9/14), содержащее каркас в виде установленных на основание гибких арочных и продольных элементов,которые выполнены в виде полос с продольными и на концах поперечными зигами, соединены между собой средствами крепления, а полосы в местах стыковки выполнены с отверстиями и соединены между собой скобами, пленочное покрытие. Недостаток данного устройства в том, что оно является сложным в изготовлении и установке, неудобно в использовании. Задачей предлагаемой полезной модели является упрощение монтажа и конструкции устройства, снижение материалоемкости, повышение удобства использования и улучшение надежности защиты растений. Поставленная задача достигается тем, что укрытие для растений содержит каркас, который представляет собой цельный тоннель арочного типа, имеет гофрированную форму и одновременно является самим укрытием, выполнен из пластичного, прозрачного, бесцветного, синтетического материала, имеет в нижней части кронштейны с продолговатыми отверстиями для крепления его к грунту при помощи металлических штырей с шайбами, а по краям размещены соединительные элементы для крепления регулирующей планки и присоединения съемных торцевых элементов с кронштейнами по бокам. Устройство поясняется фигурой. Укрытие для растений состоит из каркаса 1, который представляет собой цельный тоннель арочного типа, имеет гофрированную форму и одновременно является самим укрытием, выполнен из пластичного, прозрачного, бесцветного, синтетического материала, имеет кронштейны 2 с продолговатыми отверстиями. По краям каркаса 1 размещены соединительные элементы 3 для крепления регулирующей планки 4 и присоединения торцевых съемных элементов 5 и их кронштейнов 6. Для крепления к грунту используются металлические штыри 7, закругленные в верхней части с шайбами 8. Каркас 1, представляющий собой цельный тоннель арочного типа и являющийся одновременно самим укрытием, выполненный из пластичного, прозрачного, бесцветного, синтетического материала, устанавливается на грунт и крепится на кронштейнах каркаса 2 при помощи заостренных металлических штырей 7 с шайбами 8. Торцевые съемные элементы 5 присоединяются к каркасу 1, который является одновременно укрытием, при помощи расположенных по краям соединительных элементов 3, регулирующей планки 4 сверху и кронштейнов торцевого элемента 6 снизу по бокам. Перестановка отверстий регулирующей планки 4 позволяет регулировать угол наклона торцевых съемных элементов 5. Для удобства эксплуатации края каркаса 1, представляющего собой тоннель арочного типа и являющегося одновременно самим укрытием, могут приподниматься и фиксироваться. Заостренные металлические штыри 7, закругленные сверху, с шайбами 8 достаются и втыкаются рядом. Сверху на них надеваются кронштейны каркаса 2, имеющие продолговатые отверстия, а шайба 8 фиксирует устройство на заданной высоте. С торцов, где производится установка регулируемых съемных элементов 5, при помощи регулирующей планки 4 и соединительных элементов 3 могут присоединяться каркасы такой же формы 1, являющиеся одновременно самим укрытием. Все элементы укрытия для растений изготавливаются из пластичного, прозрачного, бесцветного, синтетического материала. Основание и края каркаса, являющегося одновременно самим укрытием, выполнены с утолщением. Жесткость конструкции достигается за счет арочной гофрированной формы и применения мягкого и жесткого видов материала. Применение полезной модели данной конструкции позволяет защищать растения от заморозков, ветров и вредителей за счет цельной арочной, гофрированной, обтекаемой формы и глубокого крепления в грунте. Небольшая ширина укрытия 0,25 м обеспечивает доступ к корневой системе дождевых вод, а также дает возможность для теплолюбивых растений применять не специально подогретую воду, а небольшая длина 2 7561,5 м позволяет легко и быстро укрывать растения, а при необходимости демонтировать их с грядок. Установка каркаса, который является одновременно самим укрытием и выполнен цельным, не требует отдельного монтажа, а возможность соединения нескольких укрытий позволяет использовать устройство для любой длины посадочного ряда. Изготовлен опытный образец предлагаемой полезной модели, испытан и используется на дачном участке. При промышленном изготовлении данной полезной модели возможно использование измельченных пластиковых бутылок для воды, являющихся бытовым мусором. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
