Лопата для лесопосадок

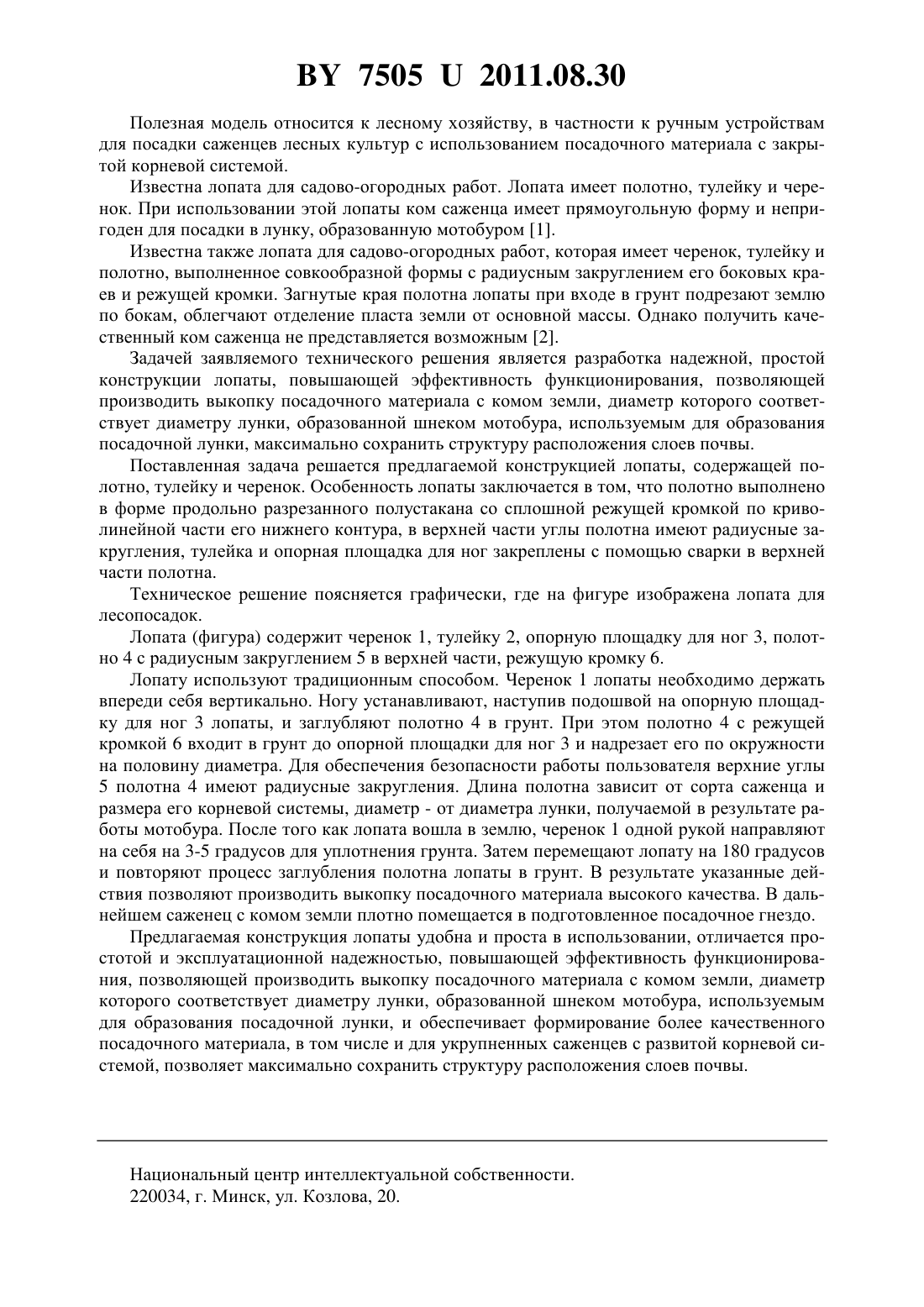

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное лесохозяйственное учреждение Чаусский лесхоз(72) Автор Погодитский Олег Вячеславович(73) Патентообладатель Государственное лесохозяйственное учреждение Чаусский лесхоз(57) Лопата для лесопосадок, содержащая черенок, тулейку, полотно, отличающаяся тем,что полотно выполнено в форме продольно разрезанного полустакана со сплошной режущей кромкой по криволинейной части его нижнего контура и с радиусными закруглениями верхних углов, тулейка и опорная площадка для ног закреплены с помощью сварки в верхней части полотна.(56) 1. Лопаты. Технические условия. ГОСТ 19596-87. - С. 10, черт. 8. 2. Патент РФ на полезную модель 68222, МПК 01 1/02, 2007. 75052011.08.30 Полезная модель относится к лесному хозяйству, в частности к ручным устройствам для посадки саженцев лесных культур с использованием посадочного материала с закрытой корневой системой. Известна лопата для садово-огородных работ. Лопата имеет полотно, тулейку и черенок. При использовании этой лопаты ком саженца имеет прямоугольную форму и непригоден для посадки в лунку, образованную мотобуром 1. Известна также лопата для садово-огородных работ, которая имеет черенок, тулейку и полотно, выполненное совкообразной формы с радиусным закруглением его боковых краев и режущей кромки. Загнутые края полотна лопаты при входе в грунт подрезают землю по бокам, облегчают отделение пласта земли от основной массы. Однако получить качественный ком саженца не представляется возможным 2. Задачей заявляемого технического решения является разработка надежной, простой конструкции лопаты, повышающей эффективность функционирования, позволяющей производить выкопку посадочного материала с комом земли, диаметр которого соответствует диаметру лунки, образованной шнеком мотобура, используемым для образования посадочной лунки, максимально сохранить структуру расположения слоев почвы. Поставленная задача решается предлагаемой конструкцией лопаты, содержащей полотно, тулейку и черенок. Особенность лопаты заключается в том, что полотно выполнено в форме продольно разрезанного полустакана со сплошной режущей кромкой по криволинейной части его нижнего контура, в верхней части углы полотна имеют радиусные закругления, тулейка и опорная площадка для ног закреплены с помощью сварки в верхней части полотна. Техническое решение поясняется графически, где на фигуре изображена лопата для лесопосадок. Лопата (фигура) содержит черенок 1, тулейку 2, опорную площадку для ног 3, полотно 4 с радиусным закруглением 5 в верхней части, режущую кромку 6. Лопату используют традиционным способом. Черенок 1 лопаты необходимо держать впереди себя вертикально. Ногу устанавливают, наступив подошвой на опорную площадку для ног 3 лопаты, и заглубляют полотно 4 в грунт. При этом полотно 4 с режущей кромкой 6 входит в грунт до опорной площадки для ног 3 и надрезает его по окружности на половину диаметра. Для обеспечения безопасности работы пользователя верхние углы 5 полотна 4 имеют радиусные закругления. Длина полотна зависит от сорта саженца и размера его корневой системы, диаметр - от диаметра лунки, получаемой в результате работы мотобура. После того как лопата вошла в землю, черенок 1 одной рукой направляют на себя на 3-5 градусов для уплотнения грунта. Затем перемещают лопату на 180 градусов и повторяют процесс заглубления полотна лопаты в грунт. В результате указанные действия позволяют производить выкопку посадочного материала высокого качества. В дальнейшем саженец с комом земли плотно помещается в подготовленное посадочное гнездо. Предлагаемая конструкция лопаты удобна и проста в использовании, отличается простотой и эксплуатационной надежностью, повышающей эффективность функционирования, позволяющей производить выкопку посадочного материала с комом земли, диаметр которого соответствует диаметру лунки, образованной шнеком мотобура, используемым для образования посадочной лунки, и обеспечивает формирование более качественного посадочного материала, в том числе и для укрупненных саженцев с развитой корневой системой, позволяет максимально сохранить структуру расположения слоев почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
