Установка для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин

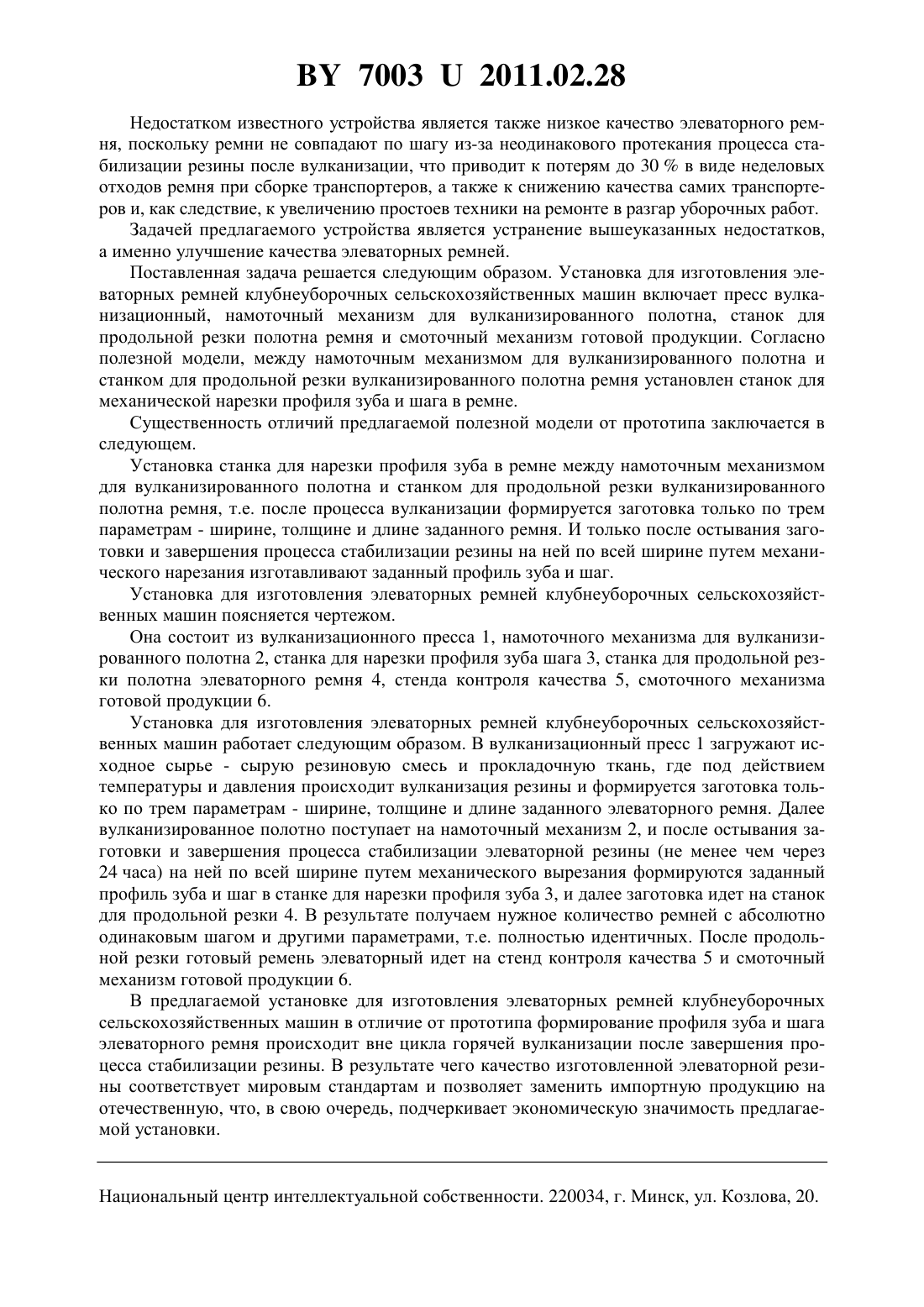

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕВАТОРНЫХ РЕМНЕЙ КЛУБНЕУБОРОЧНЫХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН(71) Заявитель Коваленко Михаил Алексеевич(72) Автор Коваленко Михаил Алексеевич(73) Патентообладатель Коваленко Михаил Алексеевич(57) Установка для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин, включающая вулканизационный пресс, намоточный механизм для вулканизированного полотна, станок для продольной резки полотна элеваторного ремня, стенд контроля качества и смоточный механизм готовой продукции, отличающаяся тем, что между намоточным механизмом для вулканизированного полотна и станком для продольной резки вулканизированного полотна элеваторного ремня установлен станок для нарезки профиля зуба в элеваторном ремне. Предлагаемая полезная модель - установка для изготовления элеваторных ремней, используемых в качестве тягового элемента на транспортерах клубнеуборочных сельскохозяйственных машин, относится к области сельскохозяйственного машиностроения и может быть использована в производстве прутковых элеваторов (транспортеров) сепараторного типа к клубнеуборочной технике. Известны установки для изготовления тягового элемента для транспортеров клубнеуборочных сельскохозяйственных машин, включающие элеваторы (транспортеры) к картофелеуборочной технике на втулочно-роликовом звене. Недостатком известных устройств является быстрый износ металлических элементов в абразивной среде, которой является почва, и, как следствие, малый срок использования(наработка до износа в среднем 25 га). Наиболее близким по конструкции и функциональному назначению к предлагаемому устройству для изготовления тягового элемента транспортеров в виде ремня элеваторного является устройство, включающее пресс вулканизационный, пресс-форму, в которой в процессе вулканизации формируются заданный пресс-формой зуб и шаг ремня, и смоточный механизм готовой продукции 1. 70032011.02.28 Недостатком известного устройства является также низкое качество элеваторного ремня, поскольку ремни не совпадают по шагу из-за неодинакового протекания процесса стабилизации резины после вулканизации, что приводит к потерям до 30 в виде неделовых отходов ремня при сборке транспортеров, а также к снижению качества самих транспортеров и, как следствие, к увеличению простоев техники на ремонте в разгар уборочных работ. Задачей предлагаемого устройства является устранение вышеуказанных недостатков,а именно улучшение качества элеваторных ремней. Поставленная задача решается следующим образом. Установка для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин включает пресс вулканизационный, намоточный механизм для вулканизированного полотна, станок для продольной резки полотна ремня и смоточный механизм готовой продукции. Согласно полезной модели, между намоточным механизмом для вулканизированного полотна и станком для продольной резки вулканизированного полотна ремня установлен станок для механической нарезки профиля зуба и шага в ремне. Существенность отличий предлагаемой полезной модели от прототипа заключается в следующем. Установка станка для нарезки профиля зуба в ремне между намоточным механизмом для вулканизированного полотна и станком для продольной резки вулканизированного полотна ремня, т.е. после процесса вулканизации формируется заготовка только по трем параметрам - ширине, толщине и длине заданного ремня. И только после остывания заготовки и завершения процесса стабилизации резины на ней по всей ширине путем механического нарезания изготавливают заданный профиль зуба и шаг. Установка для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин поясняется чертежом. Она состоит из вулканизационного пресса 1, намоточного механизма для вулканизированного полотна 2, станка для нарезки профиля зуба шага 3, станка для продольной резки полотна элеваторного ремня 4, стенда контроля качества 5, смоточного механизма готовой продукции 6. Установка для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин работает следующим образом. В вулканизационный пресс 1 загружают исходное сырье - сырую резиновую смесь и прокладочную ткань, где под действием температуры и давления происходит вулканизация резины и формируется заготовка только по трем параметрам - ширине, толщине и длине заданного элеваторного ремня. Далее вулканизированное полотно поступает на намоточный механизм 2, и после остывания заготовки и завершения процесса стабилизации элеваторной резины (не менее чем через 24 часа) на ней по всей ширине путем механического вырезания формируются заданный профиль зуба и шаг в станке для нарезки профиля зуба 3, и далее заготовка идет на станок для продольной резки 4. В результате получаем нужное количество ремней с абсолютно одинаковым шагом и другими параметрами, т.е. полностью идентичных. После продольной резки готовый ремень элеваторный идет на стенд контроля качества 5 и смоточный механизм готовой продукции 6. В предлагаемой установке для изготовления элеваторных ремней клубнеуборочных сельскохозяйственных машин в отличие от прототипа формирование профиля зуба и шага элеваторного ремня происходит вне цикла горячей вулканизации после завершения процесса стабилизации резины. В результате чего качество изготовленной элеваторной резины соответствует мировым стандартам и позволяет заменить импортную продукцию на отечественную, что, в свою очередь, подчеркивает экономическую значимость предлагаемой установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
