Конусомер

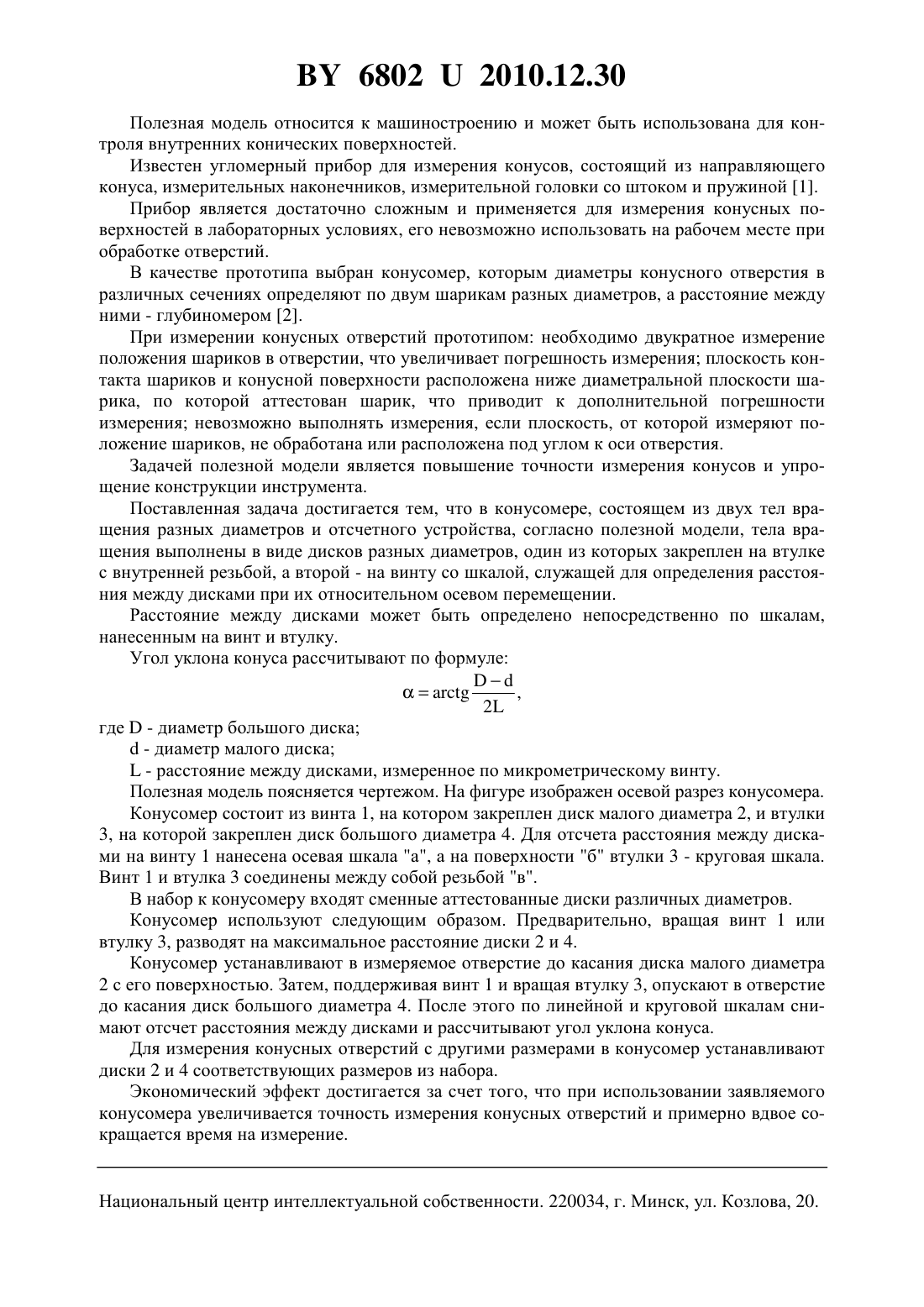

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Лукашенко Виктор Афанасьевич Русецкая Инесса Викторовна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Конусомер, состоящий из двух тел вращения разных диаметров и отсчетного устройства, отличающийся тем, что тела вращения выполнены в виде дисков разных диаметров,один из которых закреплен на втулке с внутренней резьбой, а второй - на винту со шкалой, служащей для определения расстояния между дисками при их относительном осевом перемещении.(56) 1. Точность и производственный контроль в машиностроении Справочник / Под ред. А.К.Кутая, Б.М.Сорочкина. - Л. Машиностроение, 1983. - С. 216-217. 2. Абаджи К.И. и др. Справочник по производственному контролю в машиностроении / Под ред. А.К.Кутая. - М. Машиностроение, 1974. - С. 610-613. 68022010.12.30 Полезная модель относится к машиностроению и может быть использована для контроля внутренних конических поверхностей. Известен угломерный прибор для измерения конусов, состоящий из направляющего конуса, измерительных наконечников, измерительной головки со штоком и пружиной 1. Прибор является достаточно сложным и применяется для измерения конусных поверхностей в лабораторных условиях, его невозможно использовать на рабочем месте при обработке отверстий. В качестве прототипа выбран конусомер, которым диаметры конусного отверстия в различных сечениях определяют по двум шарикам разных диаметров, а расстояние между ними - глубиномером 2. При измерении конусных отверстий прототипом необходимо двукратное измерение положения шариков в отверстии, что увеличивает погрешность измерения плоскость контакта шариков и конусной поверхности расположена ниже диаметральной плоскости шарика, по которой аттестован шарик, что приводит к дополнительной погрешности измерения невозможно выполнять измерения, если плоскость, от которой измеряют положение шариков, не обработана или расположена под углом к оси отверстия. Задачей полезной модели является повышение точности измерения конусов и упрощение конструкции инструмента. Поставленная задача достигается тем, что в конусомере, состоящем из двух тел вращения разных диаметров и отсчетного устройства, согласно полезной модели, тела вращения выполнены в виде дисков разных диаметров, один из которых закреплен на втулке с внутренней резьбой, а второй - на винту со шкалой, служащей для определения расстояния между дисками при их относительном осевом перемещении. Расстояние между дисками может быть определено непосредственно по шкалам,нанесенным на винт и втулку. Угол уклона конуса рассчитывают по формуле,2 где- диаметр большого диска- диаметр малого диска- расстояние между дисками, измеренное по микрометрическому винту. Полезная модель поясняется чертежом. На фигуре изображен осевой разрез конусомера. Конусомер состоит из винта 1, на котором закреплен диск малого диаметра 2, и втулки 3, на которой закреплен диск большого диаметра 4. Для отсчета расстояния между дисками на винту 1 нанесена осевая шкала а, а на поверхности б втулки 3 - круговая шкала. Винт 1 и втулка 3 соединены между собой резьбой в. В набор к конусомеру входят сменные аттестованные диски различных диаметров. Конусомер используют следующим образом. Предварительно, вращая винт 1 или втулку 3, разводят на максимальное расстояние диски 2 и 4. Конусомер устанавливают в измеряемое отверстие до касания диска малого диаметра 2 с его поверхностью. Затем, поддерживая винт 1 и вращая втулку 3, опускают в отверстие до касания диск большого диаметра 4. После этого по линейной и круговой шкалам снимают отсчет расстояния между дисками и рассчитывают угол уклона конуса. Для измерения конусных отверстий с другими размерами в конусомер устанавливают диски 2 и 4 соответствующих размеров из набора. Экономический эффект достигается за счет того, что при использовании заявляемого конусомера увеличивается точность измерения конусных отверстий и примерно вдвое сокращается время на измерение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
