Пусковое устройство

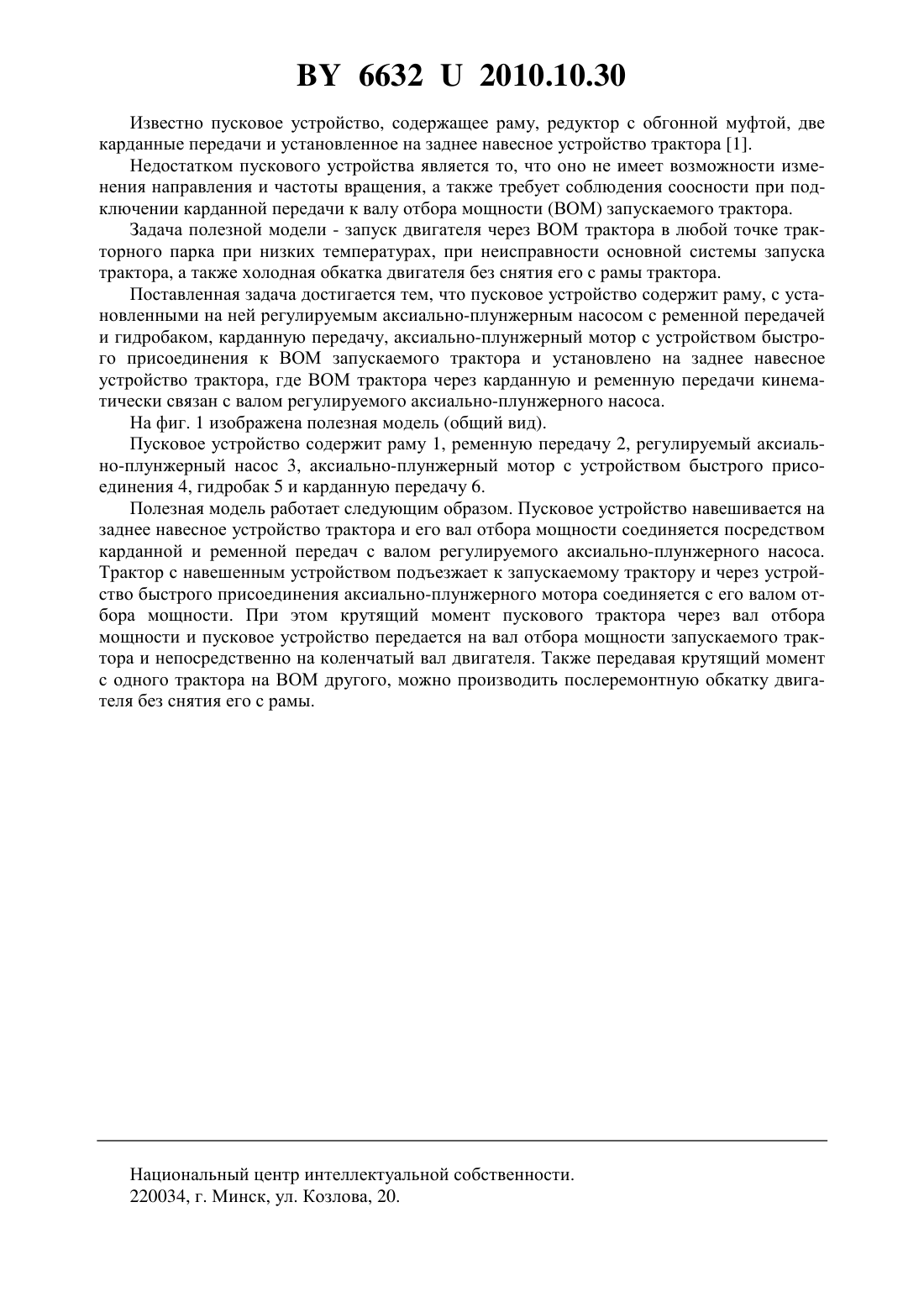

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Пусковое устройство, содержащее раму, карданную передачу и установленное на заднее навесное устройство трактора, отличающееся тем, что содержит регулируемый аксиально-плунжерный насос с ременной передачей и гидробаком, аксиально-плунжерный мотор с устройством быстрого присоединения к валу отбора мощности (ВОМ) запускаемого трактора, где ВОМ трактора через карданную и ременную передачи кинематически связан с валом регулируемого аксиально-плунжерного насоса. Полезная модель относится к пусковым устройствам и может быть использована для запуска двигателя трактора, а также для холодной обкатки двигателя без снятия его с рамы трактора. 66322010.10.30 Известно пусковое устройство, содержащее раму, редуктор с обгонной муфтой, две карданные передачи и установленное на заднее навесное устройство трактора 1. Недостатком пускового устройства является то, что оно не имеет возможности изменения направления и частоты вращения, а также требует соблюдения соосности при подключении карданной передачи к валу отбора мощности (ВОМ) запускаемого трактора. Задача полезной модели - запуск двигателя через ВОМ трактора в любой точке тракторного парка при низких температурах, при неисправности основной системы запуска трактора, а также холодная обкатка двигателя без снятия его с рамы трактора. Поставленная задача достигается тем, что пусковое устройство содержит раму, с установленными на ней регулируемым аксиально-плунжерным насосом с ременной передачей и гидробаком, карданную передачу, аксиально-плунжерный мотор с устройством быстрого присоединения к ВОМ запускаемого трактора и установлено на заднее навесное устройство трактора, где ВОМ трактора через карданную и ременную передачи кинематически связан с валом регулируемого аксиально-плунжерного насоса. На фиг. 1 изображена полезная модель (общий вид). Пусковое устройство содержит раму 1, ременную передачу 2, регулируемый аксиально-плунжерный насос 3, аксиально-плунжерный мотор с устройством быстрого присоединения 4, гидробак 5 и карданную передачу 6. Полезная модель работает следующим образом. Пусковое устройство навешивается на заднее навесное устройство трактора и его вал отбора мощности соединяется посредством карданной и ременной передач с валом регулируемого аксиально-плунжерного насоса. Трактор с навешенным устройством подъезжает к запускаемому трактору и через устройство быстрого присоединения аксиально-плунжерного мотора соединяется с его валом отбора мощности. При этом крутящий момент пускового трактора через вал отбора мощности и пусковое устройство передается на вал отбора мощности запускаемого трактора и непосредственно на коленчатый вал двигателя. Также передавая крутящий момент с одного трактора на ВОМ другого, можно производить послеремонтную обкатку двигателя без снятия его с рамы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
