Уриноскоп

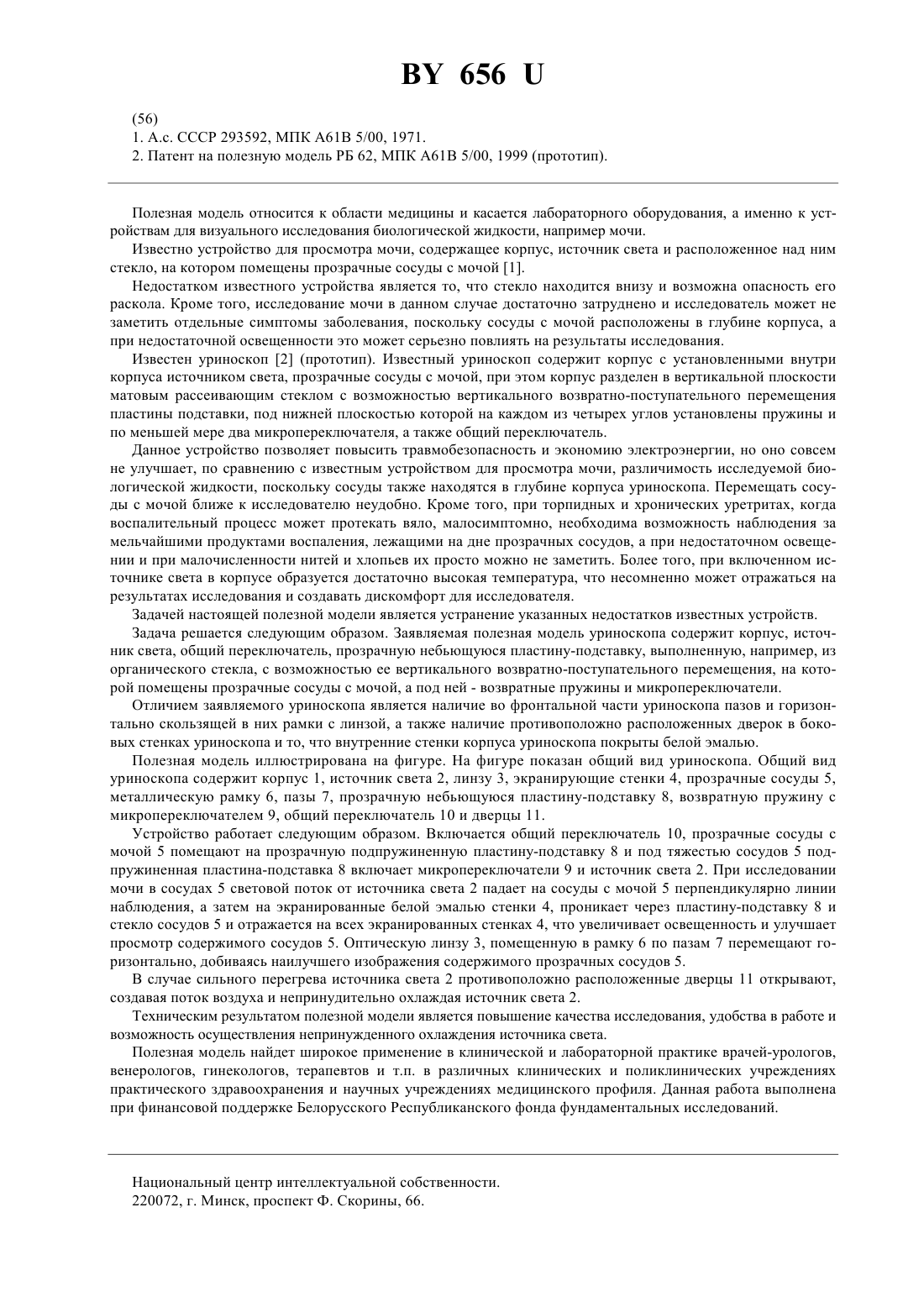

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Уиноскоп, содержащий корпус, общий переключатель, источник света, прозрачную пластинуподставку, помещенную в нижнюю часть корпуса по его периметру с возможностью ее вертикального возвратно-поступательного перемещения, нижняя плоскость пластины-подставки опирается на возвратные пружины, кинематически связанные с микропереключателями, а верхняя ее плоскость несет стеклянные сосуды с исследуемой мочой, действие силы тяжести которых заставляет срабатывать возвратные пружины и микропереключатели, отличающийся тем, что внутренние боковые стенки с фронтальной части корпуса содержат пазы и рамку с укрепленной в ней линзой с возможностью горизонтального их перемещения в пазах относительно сосудов с мочой, при этом внутренние стенки корпуса покрыты белой экранирующей эмалью,а боковые стенки содержат дверцы, расположенные противоположно друг другу. 2. Уриноскоп по п. 1 отличающийся тем, что пластина-подставка выполнена из прозрачного небьющегося материала, например из плексиглаза.(56) 1. А.с. СССР 293592, МПК А 61 В 5/00, 1971. 2. Патент на полезную модель РБ 62, МПК А 61 В 5/00, 1999 (прототип). Полезная модель относится к области медицины и касается лабораторного оборудования, а именно к устройствам для визуального исследования биологической жидкости, например мочи. Известно устройство для просмотра мочи, содержащее корпус, источник света и расположенное над ним стекло, на котором помещены прозрачные сосуды с мочой 1. Недостатком известного устройства является то, что стекло находится внизу и возможна опасность его раскола. Кроме того, исследование мочи в данном случае достаточно затруднено и исследователь может не заметить отдельные симптомы заболевания, поскольку сосуды с мочой расположены в глубине корпуса, а при недостаточной освещенности это может серьезно повлиять на результаты исследования. Известен уриноскоп 2 (прототип). Известный уриноскоп содержит корпус с установленными внутри корпуса источником света, прозрачные сосуды с мочой, при этом корпус разделен в вертикальной плоскости матовым рассеивающим стеклом с возможностью вертикального возвратно-поступательного перемещения пластины подставки, под нижней плоскостью которой на каждом из четырех углов установлены пружины и по меньшей мере два микропереключателя, а также общий переключатель. Данное устройство позволяет повысить травмобезопасность и экономию электроэнергии, но оно совсем не улучшает, по сравнению с известным устройством для просмотра мочи, различимость исследуемой биологической жидкости, поскольку сосуды также находятся в глубине корпуса уриноскопа. Перемещать сосуды с мочой ближе к исследователю неудобно. Кроме того, при торпидных и хронических уретритах, когда воспалительный процесс может протекать вяло, малосимптомно, необходима возможность наблюдения за мельчайшими продуктами воспаления, лежащими на дне прозрачных сосудов, а при недостаточном освещении и при малочисленности нитей и хлопьев их просто можно не заметить. Более того, при включенном источнике света в корпусе образуется достаточно высокая температура, что несомненно может отражаться на результатах исследования и создавать дискомфорт для исследователя. Задачей настоящей полезной модели является устранение указанных недостатков известных устройств. Задача решается следующим образом. Заявляемая полезная модель уриноскопа содержит корпус, источник света, общий переключатель, прозрачную небьющуюся пластину-подставку, выполненную, например, из органического стекла, с возможностью ее вертикального возвратно-поступательного перемещения, на которой помещены прозрачные сосуды с мочой, а под ней - возвратные пружины и микропереключатели. Отличием заявляемого уриноскопа является наличие во фронтальной части уриноскопа пазов и горизонтально скользящей в них рамки с линзой, а также наличие противоположно расположенных дверок в боковых стенках уриноскопа и то, что внутренние стенки корпуса уриноскопа покрыты белой эмалью. Полезная модель иллюстрирована на фигуре. На фигуре показан общий вид уриноскопа. Общий вид уриноскопа содержит корпус 1, источник света 2, линзу 3, экранирующие стенки 4, прозрачные сосуды 5,металлическую рамку 6, пазы 7, прозрачную небьющуюся пластину-подставку 8, возвратную пружину с микропереключателем 9, общий переключатель 10 и дверцы 11. Устройство работает следующим образом. Включается общий переключатель 10, прозрачные сосуды с мочой 5 помещают на прозрачную подпружиненную пластину-подставку 8 и под тяжестью сосудов 5 подпружиненная пластина-подставка 8 включает микропереключатели 9 и источник света 2. При исследовании мочи в сосудах 5 световой поток от источника света 2 падает на сосуды с мочой 5 перпендикулярно линии наблюдения, а затем на экранированные белой эмалью стенки 4, проникает через пластину-подставку 8 и стекло сосудов 5 и отражается на всех экранированных стенках 4, что увеличивает освещенность и улучшает просмотр содержимого сосудов 5. Оптическую линзу 3, помещенную в рамку 6 по пазам 7 перемещают горизонтально, добиваясь наилучшего изображения содержимого прозрачных сосудов 5. В случае сильного перегрева источника света 2 противоположно расположенные дверцы 11 открывают,создавая поток воздуха и непринудительно охлаждая источник света 2. Техническим результатом полезной модели является повышение качества исследования, удобства в работе и возможность осуществления непринужденного охлаждения источника света. Полезная модель найдет широкое применение в клинической и лабораторной практике врачей-урологов,венерологов, гинекологов, терапевтов и т.п. в различных клинических и поликлинических учреждениях практического здравоохранения и научных учреждениях медицинского профиля. Данная работа выполнена при финансовой поддержке Белорусского Республиканского фонда фундаментальных исследований. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 2
