Уриноскоп

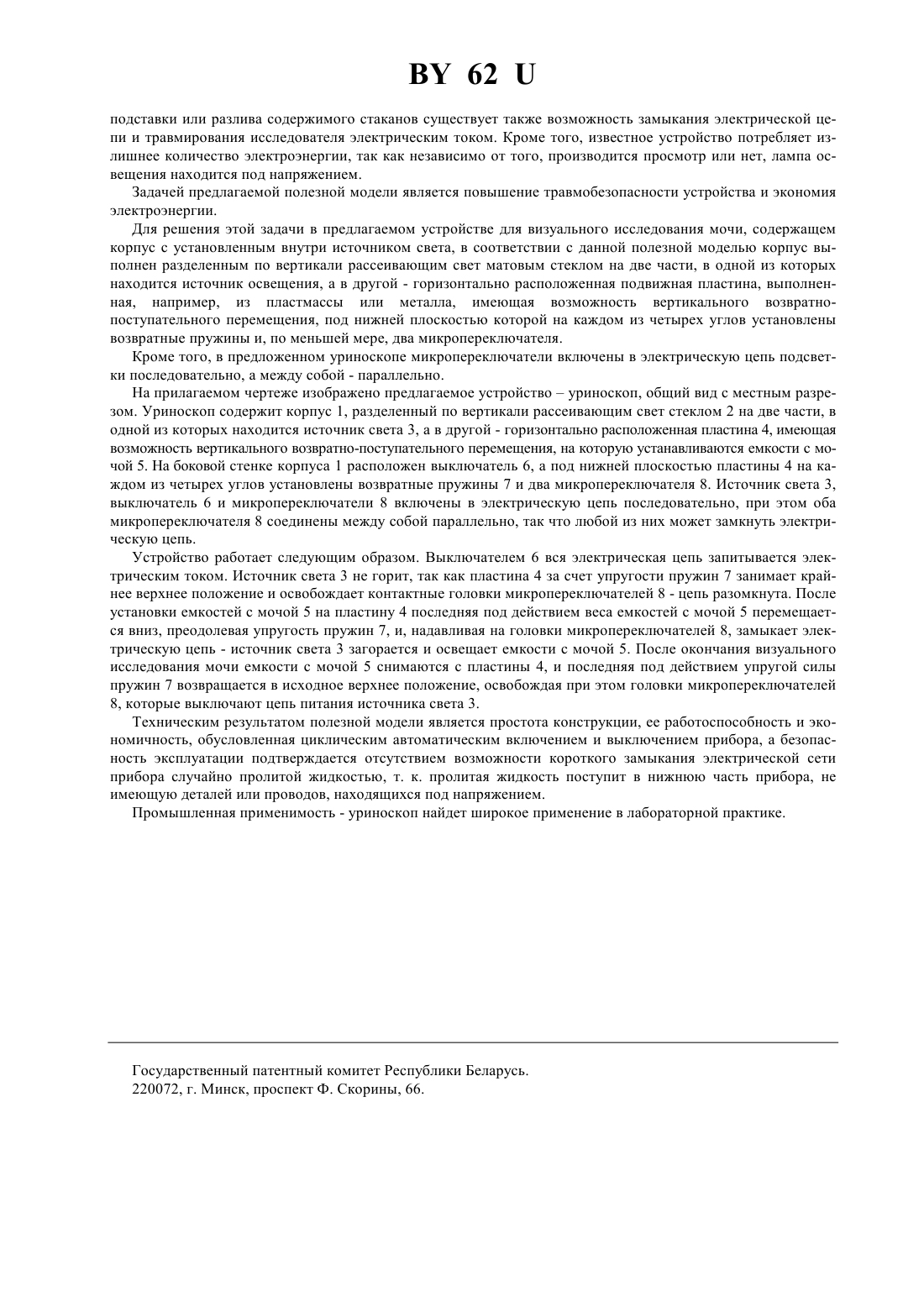

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Уриноскоп, содержащий корпус с установленными внутри источниками света, отличающийся тем,что корпус разделен установленным в вертикальной плоскости рассеивающим матовым стеклом на две части, в одной из которых размещен источник света, а в другой горизонтально расположена с возможностью вертикального возвратно-поступательного перемещения пластина, под нижней плоскостью которой на каждом из четырех углов установлены возвратные пружины и, по меньшей мере, два микропереключателя. 2. Уриноскоп по п. 1, отличающийся тем, что микропереключатели включены в электрическую цепь подсветки последовательно, а между собой соединены параллельно. Полезная модель относится к области медицины и касается лабораторного оборудования, а именно устройств для визуального исследования биологических жидкостей, например мочи. Известно устройство, содержащее корпус, источник света и расположенное над ним стекло, на котором помещены сосуды с мочой 1 (прототип). Такое устройство позволяет производить просмотр мочи, однако,в связи с тем, что подставка сделана из стекла, возникает опасность ее боя и, как следствие, травмирования. Так как источник освещения находится снизу и запитывается напряжением 220 в, в случае боя стеклянной 62 подставки или разлива содержимого стаканов существует также возможность замыкания электрической цепи и травмирования исследователя электрическим током. Кроме того, известное устройство потребляет излишнее количество электроэнергии, так как независимо от того, производится просмотр или нет, лампа освещения находится под напряжением. Задачей предлагаемой полезной модели является повышение травмобезопасности устройства и экономия электроэнергии. Для решения этой задачи в предлагаемом устройстве для визуального исследования мочи, содержащем корпус с установленным внутри источником света, в соответствии с данной полезной моделью корпус выполнен разделенным по вертикали рассеивающим свет матовым стеклом на две части, в одной из которых находится источник освещения, а в другой - горизонтально расположенная подвижная пластина, выполненная, например, из пластмассы или металла, имеющая возможность вертикального возвратнопоступательного перемещения, под нижней плоскостью которой на каждом из четырех углов установлены возвратные пружины и, по меньшей мере, два микропереключателя. Кроме того, в предложенном уриноскопе микропереключатели включены в электрическую цепь подсветки последовательно, а между собой - параллельно. На прилагаемом чертеже изображено предлагаемое устройствоуриноскоп, общий вид с местным разрезом. Уриноскоп содержит корпус 1, разделенный по вертикали рассеивающим свет стеклом 2 на две части, в одной из которых находится источник света 3, а в другой - горизонтально расположенная пластина 4, имеющая возможность вертикального возвратно-поступательного перемещения, на которую устанавливаются емкости с мочой 5. На боковой стенке корпуса 1 расположен выключатель 6, а под нижней плоскостью пластины 4 на каждом из четырех углов установлены возвратные пружины 7 и два микропереключателя 8. Источник света 3,выключатель 6 и микропереключатели 8 включены в электрическую цепь последовательно, при этом оба микропереключателя 8 соединены между собой параллельно, так что любой из них может замкнуть электрическую цепь. Устройство работает следующим образом. Выключателем 6 вся электрическая цепь запитывается электрическим током. Источник света 3 не горит, так как пластина 4 за счет упругости пружин 7 занимает крайнее верхнее положение и освобождает контактные головки микропереключателей 8 - цепь разомкнута. После установки емкостей с мочой 5 на пластину 4 последняя под действием веса емкостей с мочой 5 перемещается вниз, преодолевая упругость пружин 7, и, надавливая на головки микропереключателей 8, замыкает электрическую цепь - источник света 3 загорается и освещает емкости с мочой 5. После окончания визуального исследования мочи емкости с мочой 5 снимаются с пластины 4, и последняя под действием упругой силы пружин 7 возвращается в исходное верхнее положение, освобождая при этом головки микропереключателей 8, которые выключают цепь питания источника света 3. Техническим результатом полезной модели является простота конструкции, ее работоспособность и экономичность, обусловленная циклическим автоматическим включением и выключением прибора, а безопасность эксплуатации подтверждается отсутствием возможности короткого замыкания электрической сети прибора случайно пролитой жидкостью, т. к. пролитая жидкость поступит в нижнюю часть прибора, не имеющую деталей или проводов, находящихся под напряжением. Промышленная применимость - уриноскоп найдет широкое применение в лабораторной практике. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
