Гребенчатое паяное соединение

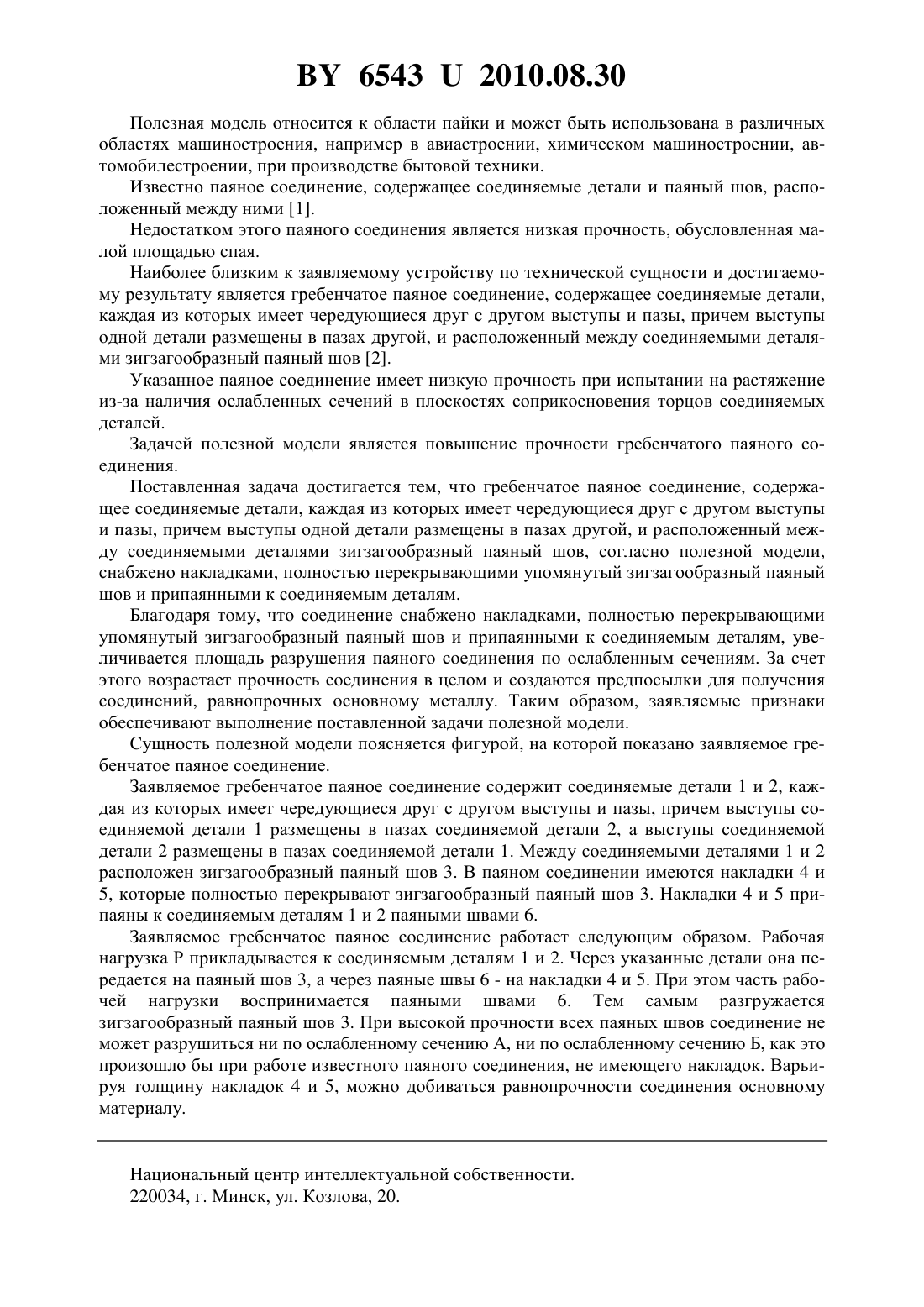

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Латун Татьяна Сергеевна Игнатова Екатерина Валентиновна(73) Патентообладатели Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Гребенчатое паяное соединение, содержащее соединяемые детали, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов, отличающееся тем, что оно снабжено накладками, полностью перекрывающими упомянутый зигзагообразный паяный шов и припаянными к соединяемым деталям. 65432010.08.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известно паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является гребенчатое паяное соединение, содержащее соединяемые детали,каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за наличия ослабленных сечений в плоскостях соприкосновения торцов соединяемых деталей. Задачей полезной модели является повышение прочности гребенчатого паяного соединения. Поставленная задача достигается тем, что гребенчатое паяное соединение, содержащее соединяемые детали, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов, согласно полезной модели,снабжено накладками, полностью перекрывающими упомянутый зигзагообразный паяный шов и припаянными к соединяемым деталям. Благодаря тому, что соединение снабжено накладками, полностью перекрывающими упомянутый зигзагообразный паяный шов и припаянными к соединяемым деталям, увеличивается площадь разрушения паяного соединения по ослабленным сечениям. За счет этого возрастает прочность соединения в целом и создаются предпосылки для получения соединений, равнопрочных основному металлу. Таким образом, заявляемые признаки обеспечивают выполнение поставленной задачи полезной модели. Сущность полезной модели поясняется фигурой, на которой показано заявляемое гребенчатое паяное соединение. Заявляемое гребенчатое паяное соединение содержит соединяемые детали 1 и 2, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы соединяемой детали 1 размещены в пазах соединяемой детали 2, а выступы соединяемой детали 2 размещены в пазах соединяемой детали 1. Между соединяемыми деталями 1 и 2 расположен зигзагообразный паяный шов 3. В паяном соединении имеются накладки 4 и 5, которые полностью перекрывают зигзагообразный паяный шов 3. Накладки 4 и 5 припаяны к соединяемым деталям 1 и 2 паяными швами 6. Заявляемое гребенчатое паяное соединение работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3, а через паяные швы 6 - на накладки 4 и 5. При этом часть рабочей нагрузки воспринимается паяными швами 6. Тем самым разгружается зигзагообразный паяный шов 3. При высокой прочности всех паяных швов соединение не может разрушиться ни по ослабленному сечению А, ни по ослабленному сечению Б, как это произошло бы при работе известного паяного соединения, не имеющего накладок. Варьируя толщину накладок 4 и 5, можно добиваться равнопрочности соединения основному материалу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
