Паяное соединение встык

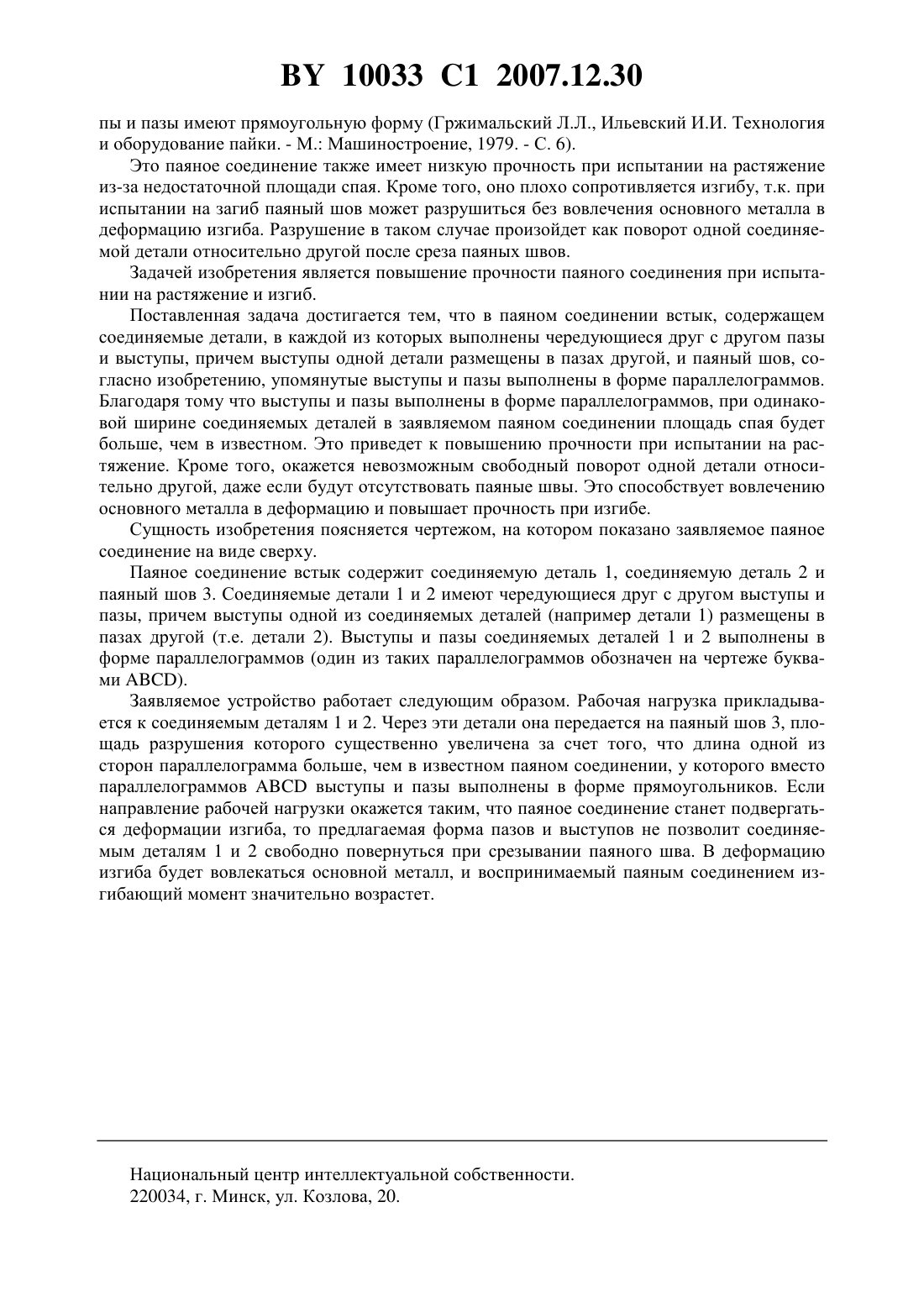

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Латыпова Елена Юрьевна Шелег Валерий Константинович Цумарев Юрий Алексеевич Борд Наум Юрьевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Паяное соединение встык, содержащее соединяемые детали, в каждой из которых выполнены чередующиеся друг с другом пазы и выступы, причем выступы одной детали размещены в пазах другой, и паяный шов, отличающееся тем, что упомянутые выступы и пазы выполнены в форме параллелограммов. Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно стыковое паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними (Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6). Недостатком этого паяного соединения является низкая прочность, что обусловлено малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение встык, содержащее соединяемые детали, в каждой из которых выполнены чередующиеся друг с другом пазы и выступы, причем выступы одной детали размещены в пазах другой, и паяный шов. Все упомянутые высту 10033 1 2007.12.30 пы и пазы имеют прямоугольную форму (Гржимальский Л.Л., Ильевский И.И. Технология и оборудование пайки. - М. Машиностроение, 1979. - С. 6). Это паяное соединение также имеет низкую прочность при испытании на растяжение из-за недостаточной площади спая. Кроме того, оно плохо сопротивляется изгибу, т.к. при испытании на загиб паяный шов может разрушиться без вовлечения основного металла в деформацию изгиба. Разрушение в таком случае произойдет как поворот одной соединяемой детали относительно другой после среза паяных швов. Задачей изобретения является повышение прочности паяного соединения при испытании на растяжение и изгиб. Поставленная задача достигается тем, что в паяном соединении встык, содержащем соединяемые детали, в каждой из которых выполнены чередующиеся друг с другом пазы и выступы, причем выступы одной детали размещены в пазах другой, и паяный шов, согласно изобретению, упомянутые выступы и пазы выполнены в форме параллелограммов. Благодаря тому что выступы и пазы выполнены в форме параллелограммов, при одинаковой ширине соединяемых деталей в заявляемом паяном соединении площадь спая будет больше, чем в известном. Это приведет к повышению прочности при испытании на растяжение. Кроме того, окажется невозможным свободный поворот одной детали относительно другой, даже если будут отсутствовать паяные швы. Это способствует вовлечению основного металла в деформацию и повышает прочность при изгибе. Сущность изобретения поясняется чертежом, на котором показано заявляемое паяное соединение на виде сверху. Паяное соединение встык содержит соединяемую деталь 1, соединяемую деталь 2 и паяный шов 3. Соединяемые детали 1 и 2 имеют чередующиеся друг с другом выступы и пазы, причем выступы одной из соединяемых деталей (например детали 1) размещены в пазах другой (т.е. детали 2). Выступы и пазы соединяемых деталей 1 и 2 выполнены в форме параллелограммов (один из таких параллелограммов обозначен на чертеже буквами ). Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3, площадь разрушения которого существенно увеличена за счет того, что длина одной из сторон параллелограмма больше, чем в известном паяном соединении, у которого вместо параллелограммоввыступы и пазы выполнены в форме прямоугольников. Если направление рабочей нагрузки окажется таким, что паяное соединение станет подвергаться деформации изгиба, то предлагаемая форма пазов и выступов не позволит соединяемым деталям 1 и 2 свободно повернуться при срезывании паяного шва. В деформацию изгиба будет вовлекаться основной металл, и воспринимаемый паяным соединением изгибающий момент значительно возрастет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
