Паяное гребенчатое соединение

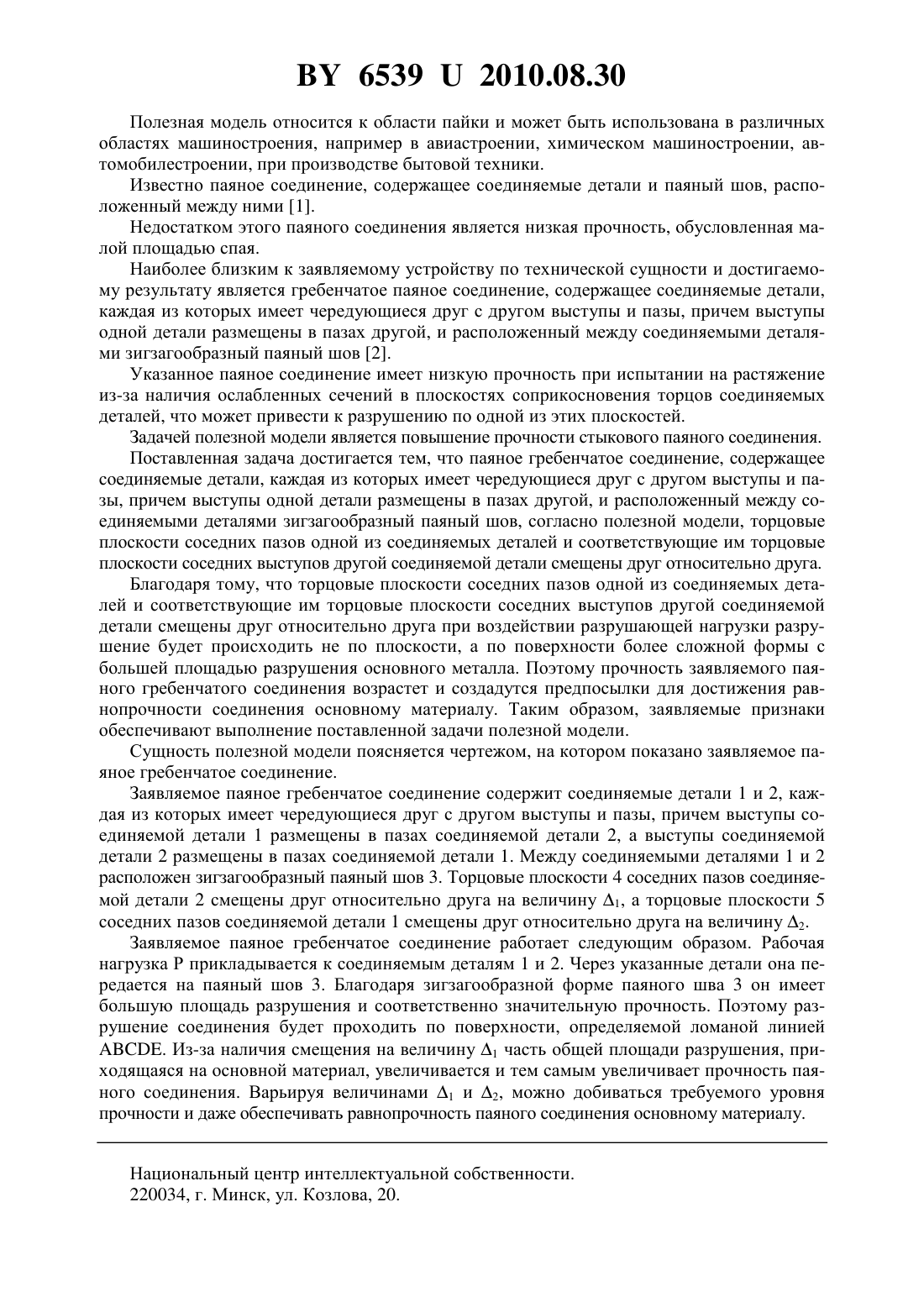

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Цумарев Юрий Алексеевич Непокойчицкий Анатолий Григорьевич Игнатов Борис Иванович Латун Татьяна Сергеевна Игнатова Екатерина Валентиновна(73) Патентообладатели Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Паяное гребенчатое соединение, содержащее соединяемые детали, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов, отличающееся тем, что торцовые плоскости соседних пазов одной из соединяемых деталей и соответствующие им торцовые плоскости соседних выступов другой соединяемой детали смещены друг относительно друга. 65392010.08.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении, при производстве бытовой техники. Известно паяное соединение, содержащее соединяемые детали и паяный шов, расположенный между ними 1. Недостатком этого паяного соединения является низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является гребенчатое паяное соединение, содержащее соединяемые детали,каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов 2. Указанное паяное соединение имеет низкую прочность при испытании на растяжение из-за наличия ослабленных сечений в плоскостях соприкосновения торцов соединяемых деталей, что может привести к разрушению по одной из этих плоскостей. Задачей полезной модели является повышение прочности стыкового паяного соединения. Поставленная задача достигается тем, что паяное гребенчатое соединение, содержащее соединяемые детали, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы одной детали размещены в пазах другой, и расположенный между соединяемыми деталями зигзагообразный паяный шов, согласно полезной модели, торцовые плоскости соседних пазов одной из соединяемых деталей и соответствующие им торцовые плоскости соседних выступов другой соединяемой детали смещены друг относительно друга. Благодаря тому, что торцовые плоскости соседних пазов одной из соединяемых деталей и соответствующие им торцовые плоскости соседних выступов другой соединяемой детали смещены друг относительно друга при воздействии разрушающей нагрузки разрушение будет происходить не по плоскости, а по поверхности более сложной формы с большей площадью разрушения основного металла. Поэтому прочность заявляемого паяного гребенчатого соединения возрастет и создадутся предпосылки для достижения равнопрочности соединения основному материалу. Таким образом, заявляемые признаки обеспечивают выполнение поставленной задачи полезной модели. Сущность полезной модели поясняется чертежом, на котором показано заявляемое паяное гребенчатое соединение. Заявляемое паяное гребенчатое соединение содержит соединяемые детали 1 и 2, каждая из которых имеет чередующиеся друг с другом выступы и пазы, причем выступы соединяемой детали 1 размещены в пазах соединяемой детали 2, а выступы соединяемой детали 2 размещены в пазах соединяемой детали 1. Между соединяемыми деталями 1 и 2 расположен зигзагообразный паяный шов 3. Торцовые плоскости 4 соседних пазов соединяемой детали 2 смещены друг относительно друга на величину 1, а торцовые плоскости 5 соседних пазов соединяемой детали 1 смещены друг относительно друга на величину 2. Заявляемое паяное гребенчатое соединение работает следующим образом. Рабочая нагрузка Р прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на паяный шов 3. Благодаря зигзагообразной форме паяного шва 3 он имеет большую площадь разрушения и соответственно значительную прочность. Поэтому разрушение соединения будет проходить по поверхности, определяемой ломаной линией. Из-за наличия смещения на величину 1 часть общей площади разрушения, приходящаяся на основной материал, увеличивается и тем самым увеличивает прочность паяного соединения. Варьируя величинами 1 и 2, можно добиваться требуемого уровня прочности и даже обеспечивать равнопрочность паяного соединения основному материалу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
