Паяное соединение внахлестку

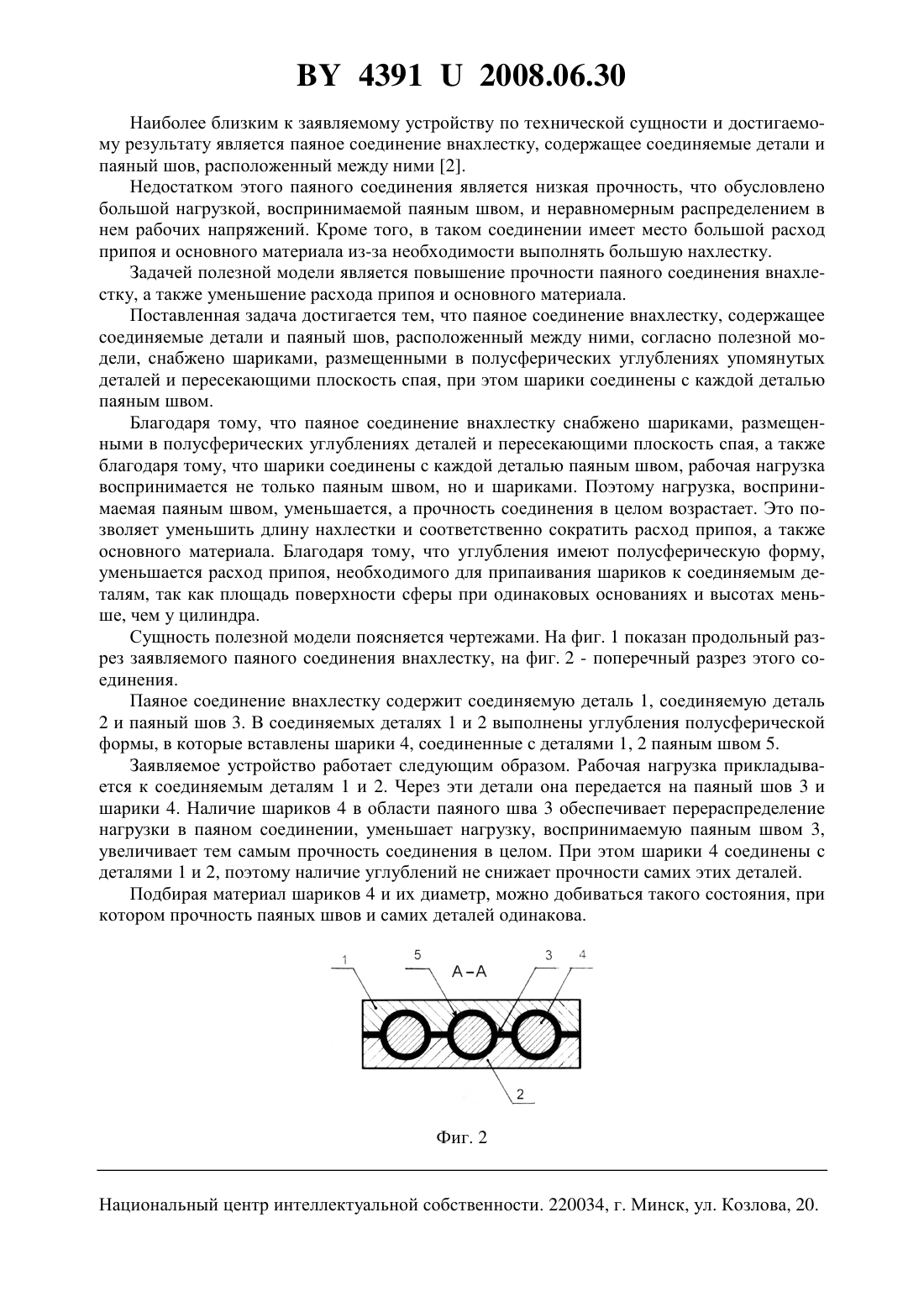

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Латыпова Елена Юрьевна Цумарев Юрий Алексеевич Кибкова Диана Петровна Тарасенко Ирина Владимировна Радченко Александр Адамович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Паяное соединение внахлестку, содержащее соединяемые детали и паяный шов, расположенный между ними, отличающееся тем, что оно снабжено шариками, размещенными в полусферических углублениях упомянутых деталей и пересекающими плоскость спая, при этом шарики соединены с каждой деталью паяным швом. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее соединяемые детали и промежуточный элемент, связанный с каждой из деталей паяным швом 1. Недостатком этого паяного соединения является невозможность использования в тех случаях, когда соединяемые детали не имеют цилиндрической формы. 43912008.06.30 Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение внахлестку, содержащее соединяемые детали и паяный шов, расположенный между ними 2. Недостатком этого паяного соединения является низкая прочность, что обусловлено большой нагрузкой, воспринимаемой паяным швом, и неравномерным распределением в нем рабочих напряжений. Кроме того, в таком соединении имеет место большой расход припоя и основного материала из-за необходимости выполнять большую нахлестку. Задачей полезной модели является повышение прочности паяного соединения внахлестку, а также уменьшение расхода припоя и основного материала. Поставленная задача достигается тем, что паяное соединение внахлестку, содержащее соединяемые детали и паяный шов, расположенный между ними, согласно полезной модели, снабжено шариками, размещенными в полусферических углублениях упомянутых деталей и пересекающими плоскость спая, при этом шарики соединены с каждой деталью паяным швом. Благодаря тому, что паяное соединение внахлестку снабжено шариками, размещенными в полусферических углублениях деталей и пересекающими плоскость спая, а также благодаря тому, что шарики соединены с каждой деталью паяным швом, рабочая нагрузка воспринимается не только паяным швом, но и шариками. Поэтому нагрузка, воспринимаемая паяным швом, уменьшается, а прочность соединения в целом возрастает. Это позволяет уменьшить длину нахлестки и соответственно сократить расход припоя, а также основного материала. Благодаря тому, что углубления имеют полусферическую форму,уменьшается расход припоя, необходимого для припаивания шариков к соединяемым деталям, так как площадь поверхности сферы при одинаковых основаниях и высотах меньше, чем у цилиндра. Сущность полезной модели поясняется чертежами. На фиг. 1 показан продольный разрез заявляемого паяного соединения внахлестку, на фиг. 2 - поперечный разрез этого соединения. Паяное соединение внахлестку содержит соединяемую деталь 1, соединяемую деталь 2 и паяный шов 3. В соединяемых деталях 1 и 2 выполнены углубления полусферической формы, в которые вставлены шарики 4, соединенные с деталями 1, 2 паяным швом 5. Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к соединяемым деталям 1 и 2. Через эти детали она передается на паяный шов 3 и шарики 4. Наличие шариков 4 в области паяного шва 3 обеспечивает перераспределение нагрузки в паяном соединении, уменьшает нагрузку, воспринимаемую паяным швом 3,увеличивает тем самым прочность соединения в целом. При этом шарики 4 соединены с деталями 1 и 2, поэтому наличие углублений не снижает прочности самих этих деталей. Подбирая материал шариков 4 и их диаметр, можно добиваться такого состояния, при котором прочность паяных швов и самих деталей одинакова. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
