Каменная кладка

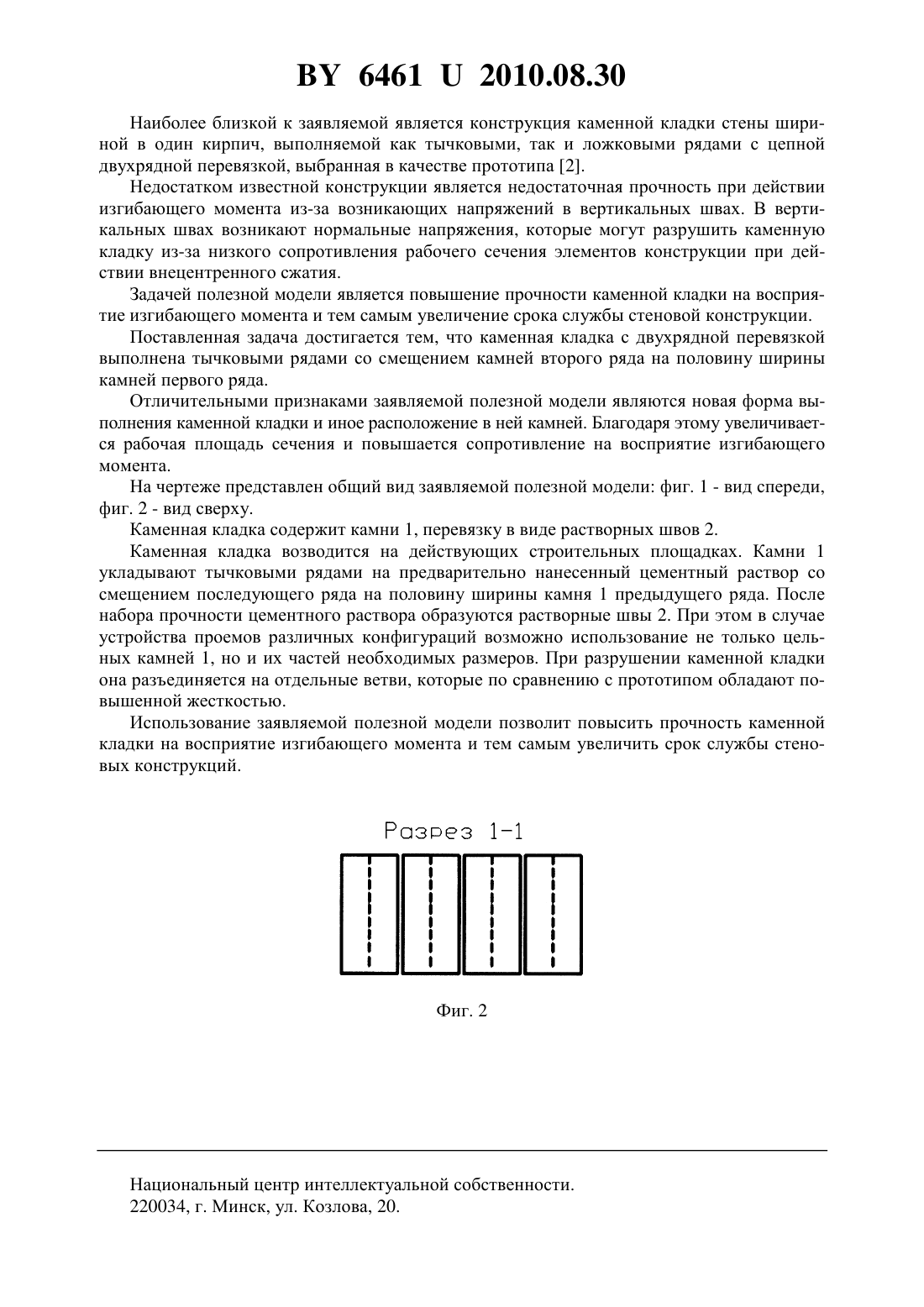

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Александрович Алексей Иосифович Прашкович Юрий Александрович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная кладка, выполненная двухрядной перевязкой, отличающаяся тем, что перевязка выполнена тычковыми рядами со смещением камней второго ряда на половину ширины камней первого ряда.(56) 1. Патент РБ 1755, МПК 04 С 3/30, опубл. 2005.03.30. 2. Родченко Влияние геометрических характеристик на прочность каменной кладки // Труды молодых специалистов Полоцкого государственного университета. 2007. - Выпуск 22. - С. 60-63. Фиг. 1 Полезная модель относится к области строительства, в частности к каменной кладке, и найдет применение для устройства стен и перегородок в зданиях. Известны конструкции каменной кладки стен, выполняемых как тычковыми, так и ложковыми рядами с цепной двухрядной перевязкой 1. Недостатком известной конструкции является недостаточная прочность при действии изгибающего момента из-за возникающих напряжений в вертикальных швах. 64612010.08.30 Наиболее близкой к заявляемой является конструкция каменной кладки стены шириной в один кирпич, выполняемой как тычковыми, так и ложковыми рядами с цепной двухрядной перевязкой, выбранная в качестве прототипа 2. Недостатком известной конструкции является недостаточная прочность при действии изгибающего момента из-за возникающих напряжений в вертикальных швах. В вертикальных швах возникают нормальные напряжения, которые могут разрушить каменную кладку из-за низкого сопротивления рабочего сечения элементов конструкции при действии внецентренного сжатия. Задачей полезной модели является повышение прочности каменной кладки на восприятие изгибающего момента и тем самым увеличение срока службы стеновой конструкции. Поставленная задача достигается тем, что каменная кладка с двухрядной перевязкой выполнена тычковыми рядами со смещением камней второго ряда на половину ширины камней первого ряда. Отличительными признаками заявляемой полезной модели являются новая форма выполнения каменной кладки и иное расположение в ней камней. Благодаря этому увеличивается рабочая площадь сечения и повышается сопротивление на восприятие изгибающего момента. На чертеже представлен общий вид заявляемой полезной модели фиг. 1 - вид спереди,фиг. 2 - вид сверху. Каменная кладка содержит камни 1, перевязку в виде растворных швов 2. Каменная кладка возводится на действующих строительных площадках. Камни 1 укладывают тычковыми рядами на предварительно нанесенный цементный раствор со смещением последующего ряда на половину ширины камня 1 предыдущего ряда. После набора прочности цементного раствора образуются растворные швы 2. При этом в случае устройства проемов различных конфигураций возможно использование не только цельных камней 1, но и их частей необходимых размеров. При разрушении каменной кладки она разъединяется на отдельные ветви, которые по сравнению с прототипом обладают повышенной жесткостью. Использование заявляемой полезной модели позволит повысить прочность каменной кладки на восприятие изгибающего момента и тем самым увеличить срок службы стеновых конструкций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
