Каменная колонна

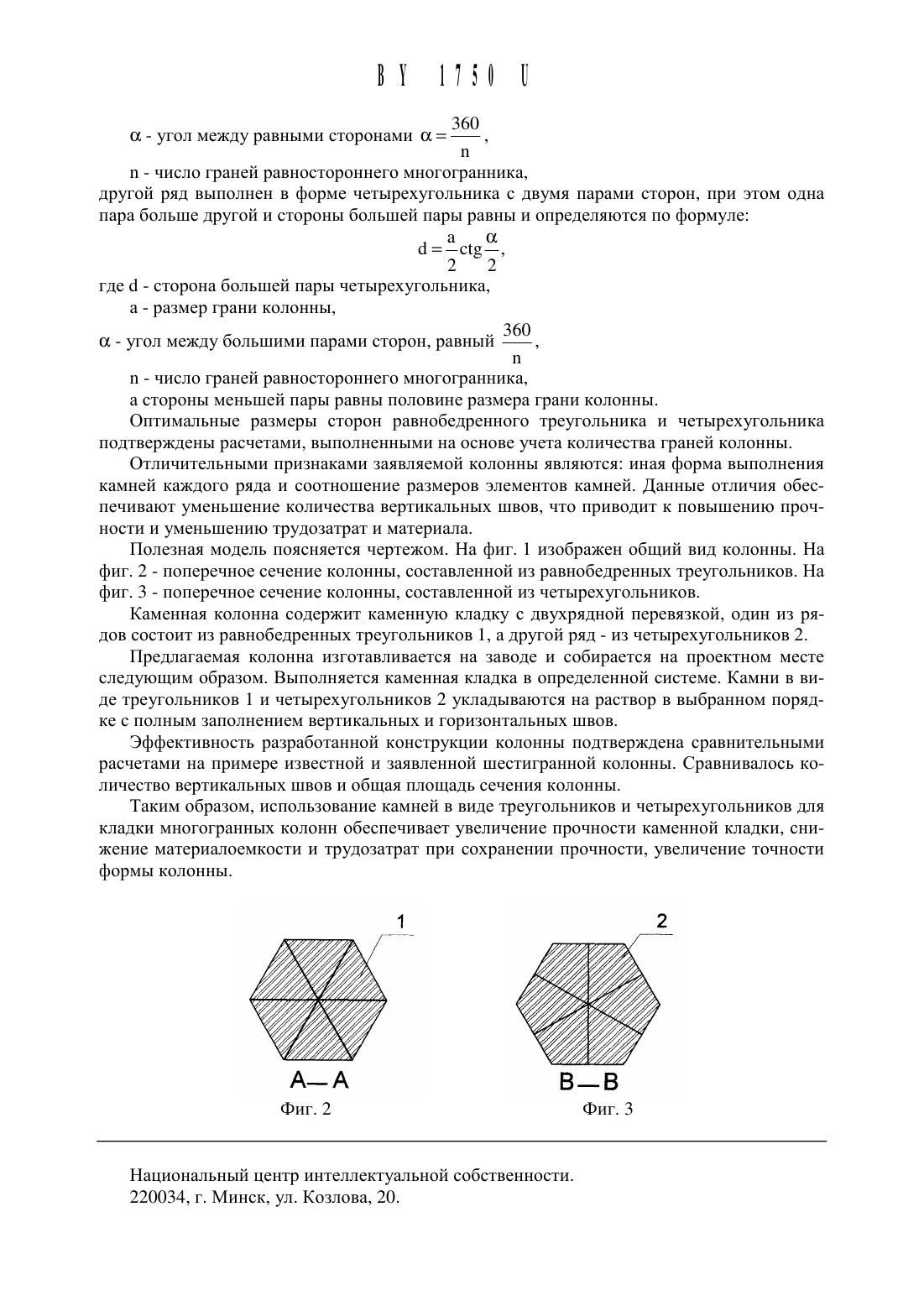

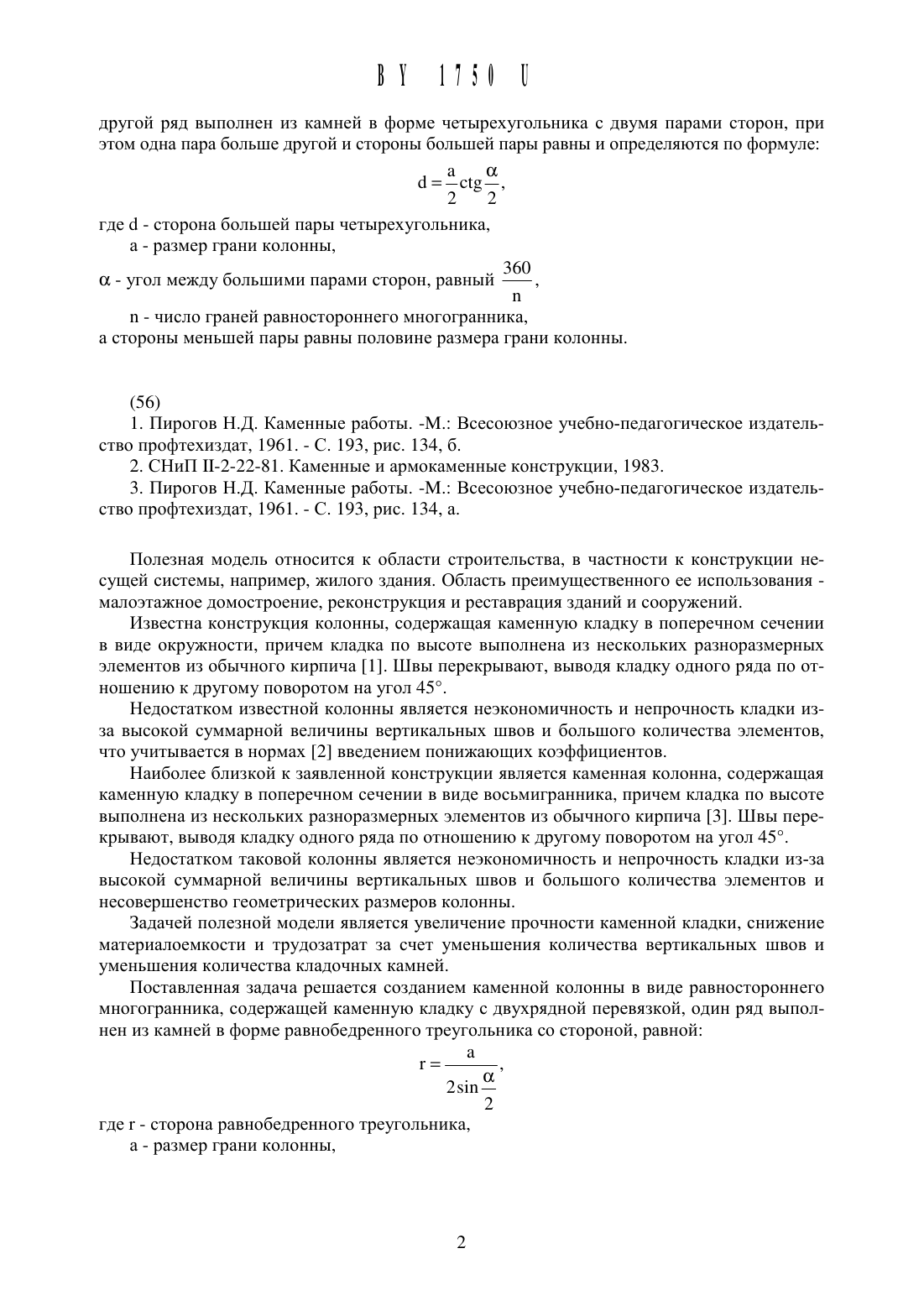

НАЦИОНАЛЬНЫИ ЦЕЬГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет (ВУ)(72) Авторы Гринев Венедикт Демьянович Аражи Халед Ракан Атрахимович Вадим Иванович Хаткевич Александр Михайлович (ВУ)(73) Патентообладатель Учреждение образования Полоцкий государственный университет (ВУ)Каменная колонна в виде равностороннего многогранника, содержащая Каменную кладку с двухрядной перевязкой, отличающаяся тем, что один ряд выполнен из камней в форме равнобедренного треугольника со стороной, равной(Х - УГОЛ МЕЖДУ равными сторонами (Х Т ,ПП - ЧИСЛО граней равностороннего многогранника, Фиг. 1другой ряд выполнен из камней в форме четырехугольника с двумя парами сторон, при этом одна пара больше другой И стороны большей пары равны И определяются по формуле(1 с 3 ,2 2 где (1 - сторона большей пары четырехугольника, а - размер грани КОЛОННЬ, 360 ос - угол между большими парами сторон, равныи Т, П П - ЧИСЛО граней равностороннего многогранника,а СТОРОНЫ МСНЬШСЙ пары равны ПОЛОВИНС размера грани КОЛОННЫ.Полезная модель относится К области строительства, в частности К конструкции несущей системы, например, жилого здания. Область преимущественного ее использования малоэтажное домостроение, реконструкция и реставрация зданий и сооружений.Известна конструкция колонны, содержащая каменную кладку в поперечном сечении в виде окружности, причем кладка по высоте выполнена из нескольких разноразмерных элементов из обычного кирпича 1. Швы перекрывают, выводя кладку одного ряда по отношению к другому поворотом на угол 45.Недостатком известной колонны является неэкономичность и непрочность кладки изза высокой суммарной величины вертикальных швов и большого количества элементов,что учитывается в нормах 2 введением понижающих коэффициентов.Наиболее близкой к заявленной конструкции является каменная колонна, содержащая каменную кладку в поперечном сечении в виде восьмигранника, причем кладка по высоте выполнена из нескольких разноразмерных элементов из обычного кирпича 3. Швы перекрывают, выводя кладку одного ряда по отношению к другому поворотом на угол 45.Недостатком таковой колонны является неэкономичность и непрочность кладки из-за высокой суммарной величины вертикальных швов и большого количества элементов и несовершенство геометрических размеров колонны.Задачей полезной модели является увеличение прочности каменной кладки, снижение материалоемкости и трудозатрат за счет уменьшения количества вертикальных швов и уменьшения количества кладочных камней.Поставленная задача решается созданием каменной колонны в виде равностороннего многогранника, содержащей каменную кладку с двухрядной перевязкой, один ряд вь 1 полнен из камней в форме равнобедренного треугольника со стороной, равной360 ос - угол Между равными сторонами ос Т , пп - число граней равностороннего многогранника,другой ряд выполнен в форме четырехугольника с двумя парами сторон, при этом одна пара больше другой и стороны большей пары равны и определяются по формуле(1 Ест Е,2 2 где (1 - сторона большей пары четырехугольника,а - размер грани колонны, 360ос - угол между большими парами сторон, равныи Т,пп - число граней равностороннего многогранника, а стороны меньшей пары равны половине размера грани колонны.Оптимальные размеры сторон равнобедренного треугольника и четырехугольника подтверждены расчетами, выполненными на основе учета количества граней колонны.Отличительными признаками заявляемой колонны являются иная форма выполнения камней каждого ряда и соотношение размеров элементов камней. Данные отличия обеспечивают уменьшение количества вертикальных швов, что приводит к повышению прочности и уменьшению трудозатрат и материала.Полезная модель поясняется чертежом. На фиг. 1 изображен обший вид колонны. На фиг. 2 - поперечное сечение колонны, составленной из равнобедренных треугольников. На фиг. 3 - поперечное сечение колонны, составленной из четырехугольников.Каменная колонна содержит каменную кладку с двухрядной перевязкой, один из рядов состоит из равнобедренных треугольников 1, а другой ряд - из четырехугольников 2.Предлагаемая колонна изготавливается на заводе и собирается на проектном месте следуюшим образом. Выполняется каменная кладка в определенной системе. Камни в виде треугольников 1 и четырехугольников 2 укладываются на раствор в выбранном порядке с полным заполнением вертикальных и горизонтальных швов.Эффективность разработанной конструкции колонны подтверждена сравнительными расчетами на примере известной и заявленной шестигранной колонны. Сравнивалось количество вертикальных швов и обшая плошадь сечения колонны.Таким образом, использование камней в виде треугольников и четырехугольников для кладки многогранных колонн обеспечивает увеличение прочности каменной кладки, снижение материалоемкости и трудозатрат при сохранении прочности, увеличение точности формы колонны.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
