Каменная колонна

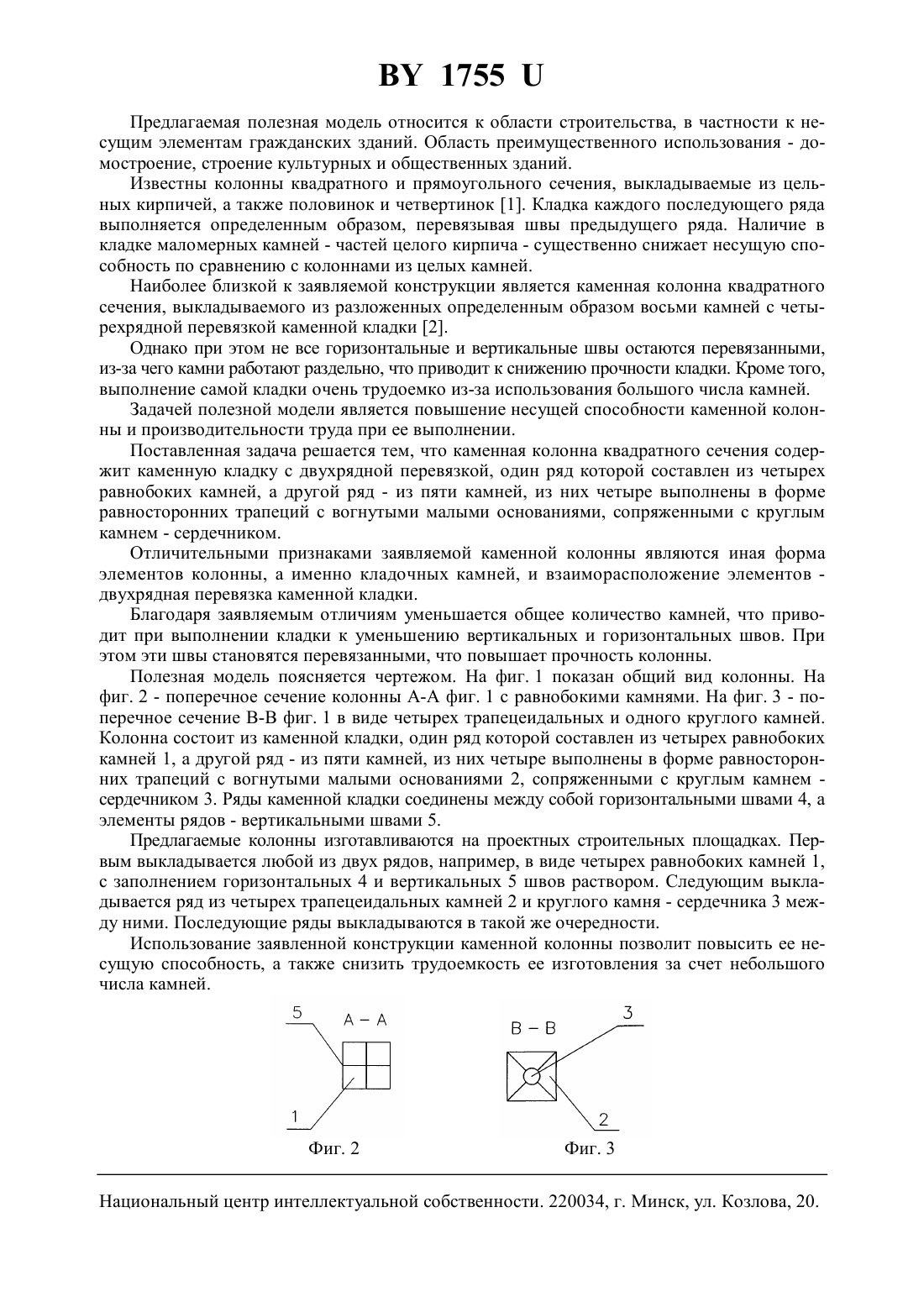

(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Атрахимович Вадим Иванович Хаткевич Александр Михайлович Аражи Халед Ракан(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна квадратного сечения, содержащая каменную кладку, отличающаяся тем, что каменная кладка выполнена с двухрядной перевязкой, один ряд которой составлен из четырех равнобоких камней, а другой ряд - из пяти камней, из них четыре выполнены в форме равносторонних трапеций с вогнутыми малыми основаниями, сопряженными с круглым камнем - сердечником. 1755 Предлагаемая полезная модель относится к области строительства, в частности к несущим элементам гражданских зданий. Область преимущественного использования - домостроение, строение культурных и общественных зданий. Известны колонны квадратного и прямоугольного сечения, выкладываемые из цельных кирпичей, а также половинок и четвертинок 1. Кладка каждого последующего ряда выполняется определенным образом, перевязывая швы предыдущего ряда. Наличие в кладке маломерных камней - частей целого кирпича - существенно снижает несущую способность по сравнению с колоннами из целых камней. Наиболее близкой к заявляемой конструкции является каменная колонна квадратного сечения, выкладываемого из разложенных определенным образом восьми камней с четырехрядной перевязкой каменной кладки 2. Однако при этом не все горизонтальные и вертикальные швы остаются перевязанными,из-за чего камни работают раздельно, что приводит к снижению прочности кладки. Кроме того,выполнение самой кладки очень трудоемко из-за использования большого числа камней. Задачей полезной модели является повышение несущей способности каменной колонны и производительности труда при ее выполнении. Поставленная задача решается тем, что каменная колонна квадратного сечения содержит каменную кладку с двухрядной перевязкой, один ряд которой составлен из четырех равнобоких камней, а другой ряд - из пяти камней, из них четыре выполнены в форме равносторонних трапеций с вогнутыми малыми основаниями, сопряженными с круглым камнем - сердечником. Отличительными признаками заявляемой каменной колонны являются иная форма элементов колонны, а именно кладочных камней, и взаиморасположение элементов двухрядная перевязка каменной кладки. Благодаря заявляемым отличиям уменьшается общее количество камней, что приводит при выполнении кладки к уменьшению вертикальных и горизонтальных швов. При этом эти швы становятся перевязанными, что повышает прочность колонны. Полезная модель поясняется чертежом. На фиг. 1 показан общий вид колонны. На фиг. 2 - поперечное сечение колонны - фиг. 1 с равнобокими камнями. На фиг. 3 - поперечное сечение - фиг. 1 в виде четырех трапецеидальных и одного круглого камней. Колонна состоит из каменной кладки, один ряд которой составлен из четырех равнобоких камней 1, а другой ряд - из пяти камней, из них четыре выполнены в форме равносторонних трапеций с вогнутыми малыми основаниями 2, сопряженными с круглым камнем сердечником 3. Ряды каменной кладки соединены между собой горизонтальными швами 4, а элементы рядов - вертикальными швами 5. Предлагаемые колонны изготавливаются на проектных строительных площадках. Первым выкладывается любой из двух рядов, например, в виде четырех равнобоких камней 1,с заполнением горизонтальных 4 и вертикальных 5 швов раствором. Следующим выкладывается ряд из четырех трапецеидальных камней 2 и круглого камня - сердечника 3 между ними. Последующие ряды выкладываются в такой же очередности. Использование заявленной конструкции каменной колонны позволит повысить ее несущую способность, а также снизить трудоемкость ее изготовления за счет небольшого числа камней. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
