Арматура для железобетонных конструкций

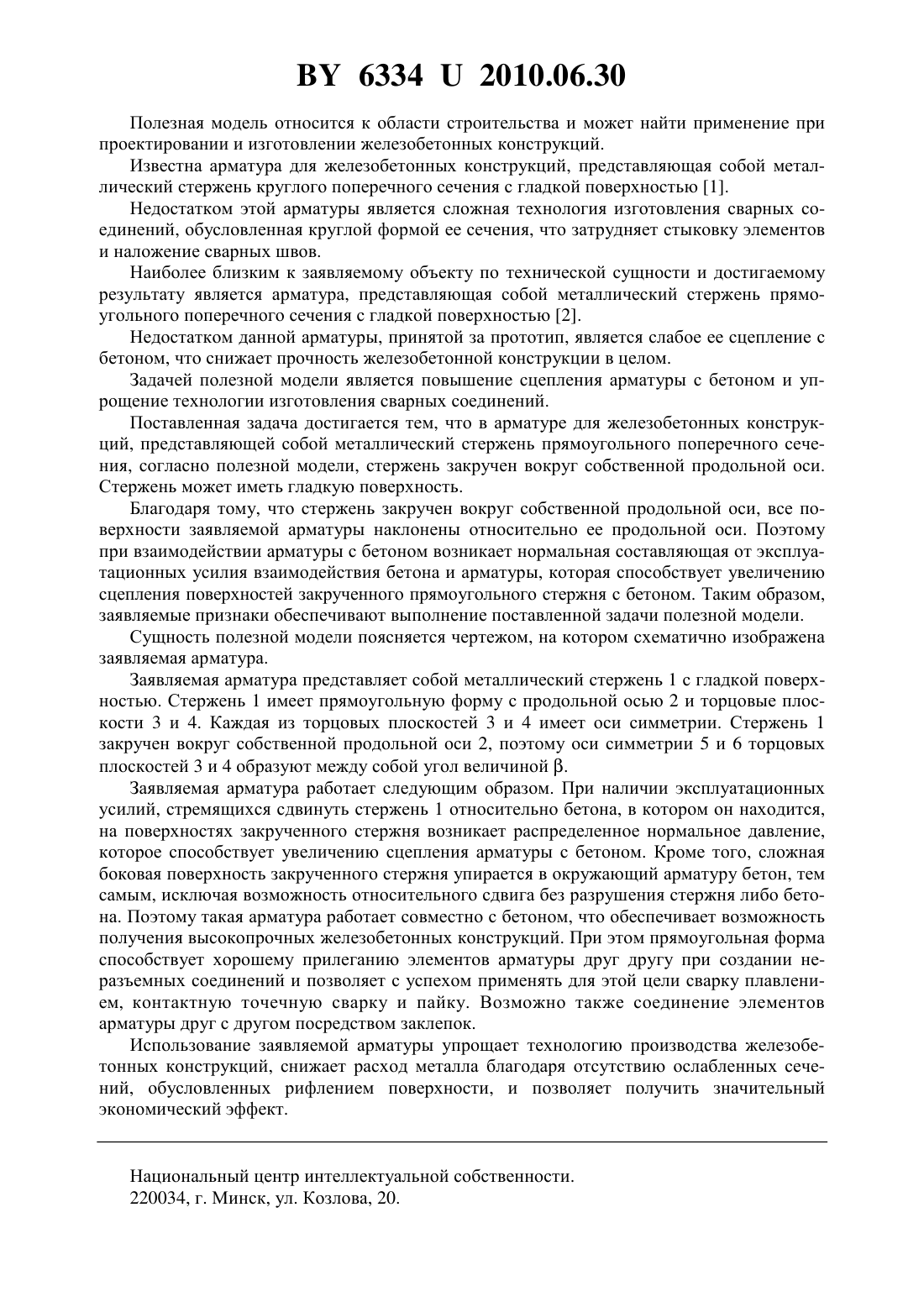

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АРМАТУРА ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Кузменко Игорь Михайлович Латун Татьяна Сергеевна Кузменко Дмитрий Олегович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Арматура для железобетонных конструкций, представляющая собой металлический стержень прямоугольного поперечного сечения, отличающаяся тем, что стержень закручен вокруг собственной продольной оси. 2. Арматура для железобетонных конструкций по п. 1, отличающаяся тем, что металлический стержень имеет гладкую поверхность.(56) 1. Железобетонные конструкции. Основы теории, расчета и конструирования Курс лекций для студентов строительных специальностей / Под ред. Т.М. Пецольда, В.В. Тура.Брест БГТУ, 2002. - С. 137, рис. 5.4. 2. Там же. - С. 136. 63342010.06.30 Полезная модель относится к области строительства и может найти применение при проектировании и изготовлении железобетонных конструкций. Известна арматура для железобетонных конструкций, представляющая собой металлический стержень круглого поперечного сечения с гладкой поверхностью 1. Недостатком этой арматуры является сложная технология изготовления сварных соединений, обусловленная круглой формой ее сечения, что затрудняет стыковку элементов и наложение сварных швов. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является арматура, представляющая собой металлический стержень прямоугольного поперечного сечения с гладкой поверхностью 2. Недостатком данной арматуры, принятой за прототип, является слабое ее сцепление с бетоном, что снижает прочность железобетонной конструкции в целом. Задачей полезной модели является повышение сцепления арматуры с бетоном и упрощение технологии изготовления сварных соединений. Поставленная задача достигается тем, что в арматуре для железобетонных конструкций, представляющей собой металлический стержень прямоугольного поперечного сечения, согласно полезной модели, стержень закручен вокруг собственной продольной оси. Стержень может иметь гладкую поверхность. Благодаря тому, что стержень закручен вокруг собственной продольной оси, все поверхности заявляемой арматуры наклонены относительно ее продольной оси. Поэтому при взаимодействии арматуры с бетоном возникает нормальная составляющая от эксплуатационных усилия взаимодействия бетона и арматуры, которая способствует увеличению сцепления поверхностей закрученного прямоугольного стержня с бетоном. Таким образом,заявляемые признаки обеспечивают выполнение поставленной задачи полезной модели. Сущность полезной модели поясняется чертежом, на котором схематично изображена заявляемая арматура. Заявляемая арматура представляет собой металлический стержень 1 с гладкой поверхностью. Стержень 1 имеет прямоугольную форму с продольной осью 2 и торцовые плоскости 3 и 4. Каждая из торцовых плоскостей 3 и 4 имеет оси симметрии. Стержень 1 закручен вокруг собственной продольной оси 2, поэтому оси симметрии 5 и 6 торцовых плоскостей 3 и 4 образуют между собой угол величиной . Заявляемая арматура работает следующим образом. При наличии эксплуатационных усилий, стремящихся сдвинуть стержень 1 относительно бетона, в котором он находится,на поверхностях закрученного стержня возникает распределенное нормальное давление,которое способствует увеличению сцепления арматуры с бетоном. Кроме того, сложная боковая поверхность закрученного стержня упирается в окружающий арматуру бетон, тем самым, исключая возможность относительного сдвига без разрушения стержня либо бетона. Поэтому такая арматура работает совместно с бетоном, что обеспечивает возможность получения высокопрочных железобетонных конструкций. При этом прямоугольная форма способствует хорошему прилеганию элементов арматуры друг другу при создании неразъемных соединений и позволяет с успехом применять для этой цели сварку плавлением, контактную точечную сварку и пайку. Возможно также соединение элементов арматуры друг с другом посредством заклепок. Использование заявляемой арматуры упрощает технологию производства железобетонных конструкций, снижает расход металла благодаря отсутствию ослабленных сечений, обусловленных рифлением поверхности, и позволяет получить значительный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
