Армирующее волокно для железобетонных конструкций

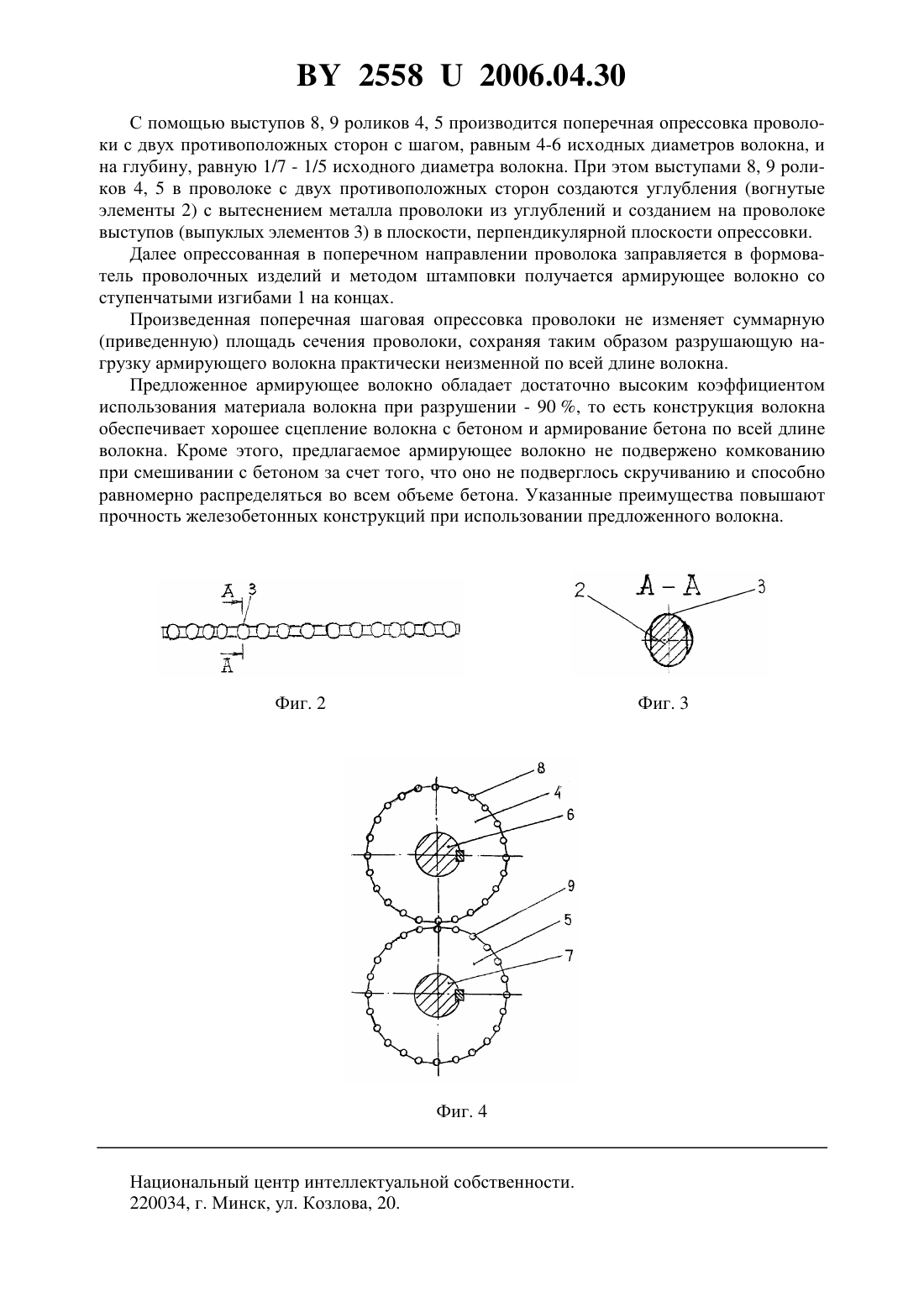

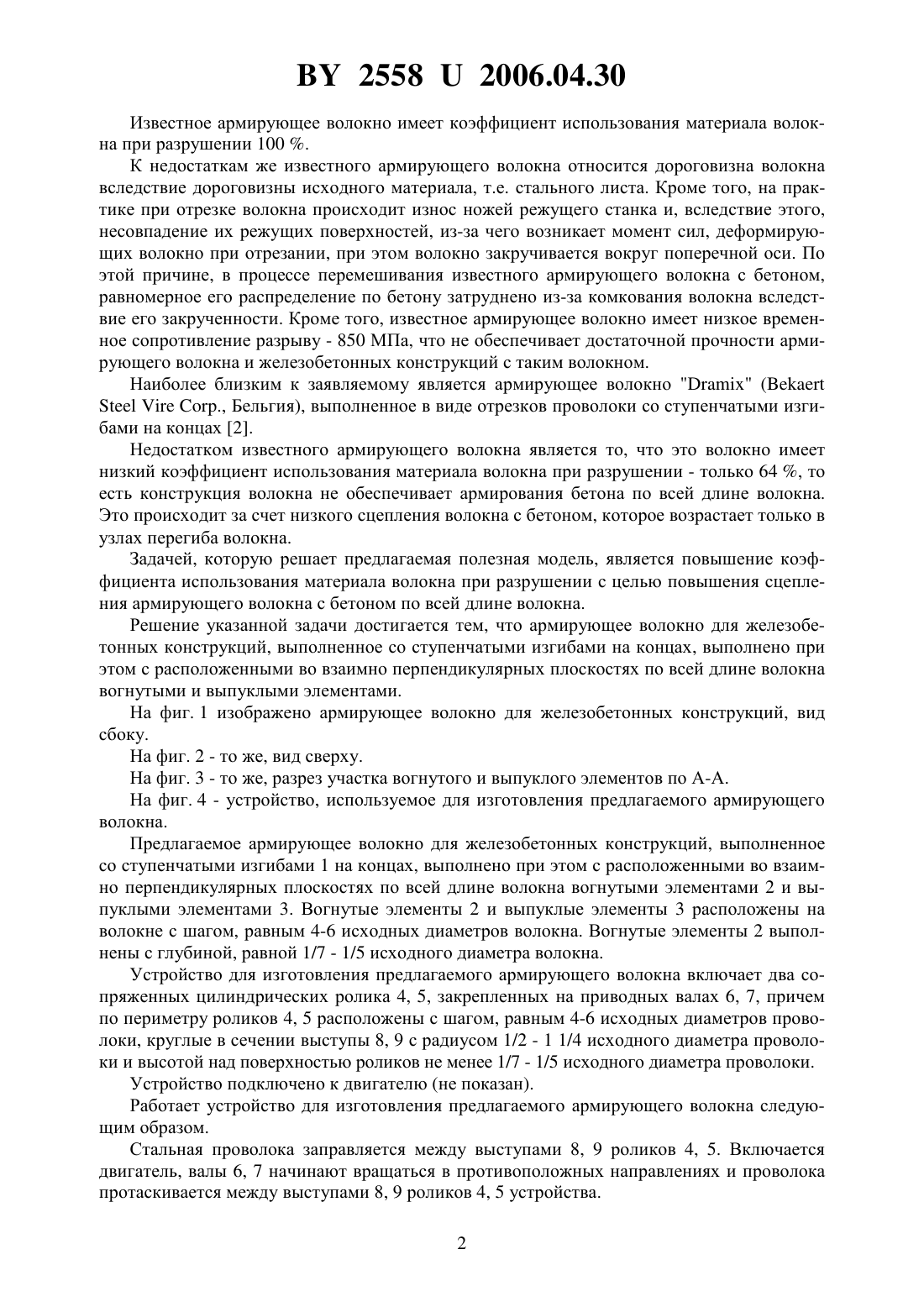

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АРМИРУЮЩЕЕ ВОЛОКНО ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ(72) Авторы Зайцев Марат Викторович Могилевец Валерий Михайлович(57) 1. Армирующее волокно для железобетонных конструкций, выполненное со ступенчатыми изгибами на концах, отличающееся тем, что волокно выполнено с расположенными во взаимно перпендикулярных плоскостях по всей длине волокна вогнутыми и выпуклыми элементами. 2. Армирующее волокно для железобетонных конструкций по п. 1, отличающееся тем, что вогнутые и выпуклые элементы расположены на волокне с шагом, равным 4-6 исходных диаметров волокна. 3. Армирующее волокно для железобетонных конструкций по п. 1 или 2, отличающееся тем, что вогнутые элементы выполнены с глубиной, равной 1/7-1/5 исходного диаметра волокна.(56) 1. Фибра стальная для дисперсного армирования бетона. ТУ 0991-123-53832025-2001. 2. Промышленный каталог Фибра Стигма НПО Магнитогорск Фибра-Строй. - Россия, 2001 (прототип). Полезная модель относится к области строительства, в частности к производству проволочной арматуры, используемой для изготовления железобетонных конструкций. Известно армирующее волокно для железобетонных конструкций (фибра) Стигма(НПО Магнитогорск Фибра-Строй, Россия), выполненное в виде узких стальных пластинок с гофрированными поверхностями 1. 25582006.04.30 Известное армирующее волокно имеет коэффициент использования материала волокна при разрушении 100 . К недостаткам же известного армирующего волокна относится дороговизна волокна вследствие дороговизны исходного материала, т.е. стального листа. Кроме того, на практике при отрезке волокна происходит износ ножей режущего станка и, вследствие этого,несовпадение их режущих поверхностей, из-за чего возникает момент сил, деформирующих волокно при отрезании, при этом волокно закручивается вокруг поперечной оси. По этой причине, в процессе перемешивания известного армирующего волокна с бетоном,равномерное его распределение по бетону затруднено из-за комкования волокна вследствие его закрученности. Кроме того, известное армирующее волокно имеет низкое временное сопротивление разрыву - 850 МПа, что не обеспечивает достаточной прочности армирующего волокна и железобетонных конструкций с таким волокном. Наиболее близким к заявляемому является армирующее волокно(., Бельгия), выполненное в виде отрезков проволоки со ступенчатыми изгибами на концах 2. Недостатком известного армирующего волокна является то, что это волокно имеет низкий коэффициент использования материала волокна при разрушении - только 64 , то есть конструкция волокна не обеспечивает армирования бетона по всей длине волокна. Это происходит за счет низкого сцепления волокна с бетоном, которое возрастает только в узлах перегиба волокна. Задачей, которую решает предлагаемая полезная модель, является повышение коэффициента использования материала волокна при разрушении с целью повышения сцепления армирующего волокна с бетоном по всей длине волокна. Решение указанной задачи достигается тем, что армирующее волокно для железобетонных конструкций, выполненное со ступенчатыми изгибами на концах, выполнено при этом с расположенными во взаимно перпендикулярных плоскостях по всей длине волокна вогнутыми и выпуклыми элементами. На фиг. 1 изображено армирующее волокно для железобетонных конструкций, вид сбоку. На фиг. 2 - то же, вид сверху. На фиг. 3 - то же, разрез участка вогнутого и выпуклого элементов по А-А. На фиг. 4 - устройство, используемое для изготовления предлагаемого армирующего волокна. Предлагаемое армирующее волокно для железобетонных конструкций, выполненное со ступенчатыми изгибами 1 на концах, выполнено при этом с расположенными во взаимно перпендикулярных плоскостях по всей длине волокна вогнутыми элементами 2 и выпуклыми элементами 3. Вогнутые элементы 2 и выпуклые элементы 3 расположены на волокне с шагом, равным 4-6 исходных диаметров волокна. Вогнутые элементы 2 выполнены с глубиной, равной 1/7 - 1/5 исходного диаметра волокна. Устройство для изготовления предлагаемого армирующего волокна включает два сопряженных цилиндрических ролика 4, 5, закрепленных на приводных валах 6, 7, причем по периметру роликов 4, 5 расположены с шагом, равным 4-6 исходных диаметров проволоки, круглые в сечении выступы 8, 9 с радиусом 1/2 - 1 1/4 исходного диаметра проволоки и высотой над поверхностью роликов не менее 1/7 - 1/5 исходного диаметра проволоки. Устройство подключено к двигателю (не показан). Работает устройство для изготовления предлагаемого армирующего волокна следующим образом. Стальная проволока заправляется между выступами 8, 9 роликов 4, 5. Включается двигатель, валы 6, 7 начинают вращаться в противоположных направлениях и проволока протаскивается между выступами 8, 9 роликов 4, 5 устройства. 2 25582006.04.30 С помощью выступов 8, 9 роликов 4, 5 производится поперечная опрессовка проволоки с двух противоположных сторон с шагом, равным 4-6 исходных диаметров волокна, и на глубину, равную 1/7 - 1/5 исходного диаметра волокна. При этом выступами 8, 9 роликов 4, 5 в проволоке с двух противоположных сторон создаются углубления (вогнутые элементы 2) с вытеснением металла проволоки из углублений и созданием на проволоке выступов (выпуклых элементов 3) в плоскости, перпендикулярной плоскости опрессовки. Далее опрессованная в поперечном направлении проволока заправляется в формователь проволочных изделий и методом штамповки получается армирующее волокно со ступенчатыми изгибами 1 на концах. Произведенная поперечная шаговая опрессовка проволоки не изменяет суммарную(приведенную) площадь сечения проволоки, сохраняя таким образом разрушающую нагрузку армирующего волокна практически неизменной по всей длине волокна. Предложенное армирующее волокно обладает достаточно высоким коэффициентом использования материала волокна при разрушении - 90 , то есть конструкция волокна обеспечивает хорошее сцепление волокна с бетоном и армирование бетона по всей длине волокна. Кроме этого, предлагаемое армирующее волокно не подвержено комкованию при смешивании с бетоном за счет того, что оно не подверглось скручиванию и способно равномерно распределяться во всем объеме бетона. Указанные преимущества повышают прочность железобетонных конструкций при использовании предложенного волокна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
