Колориметр фотоэлектрический

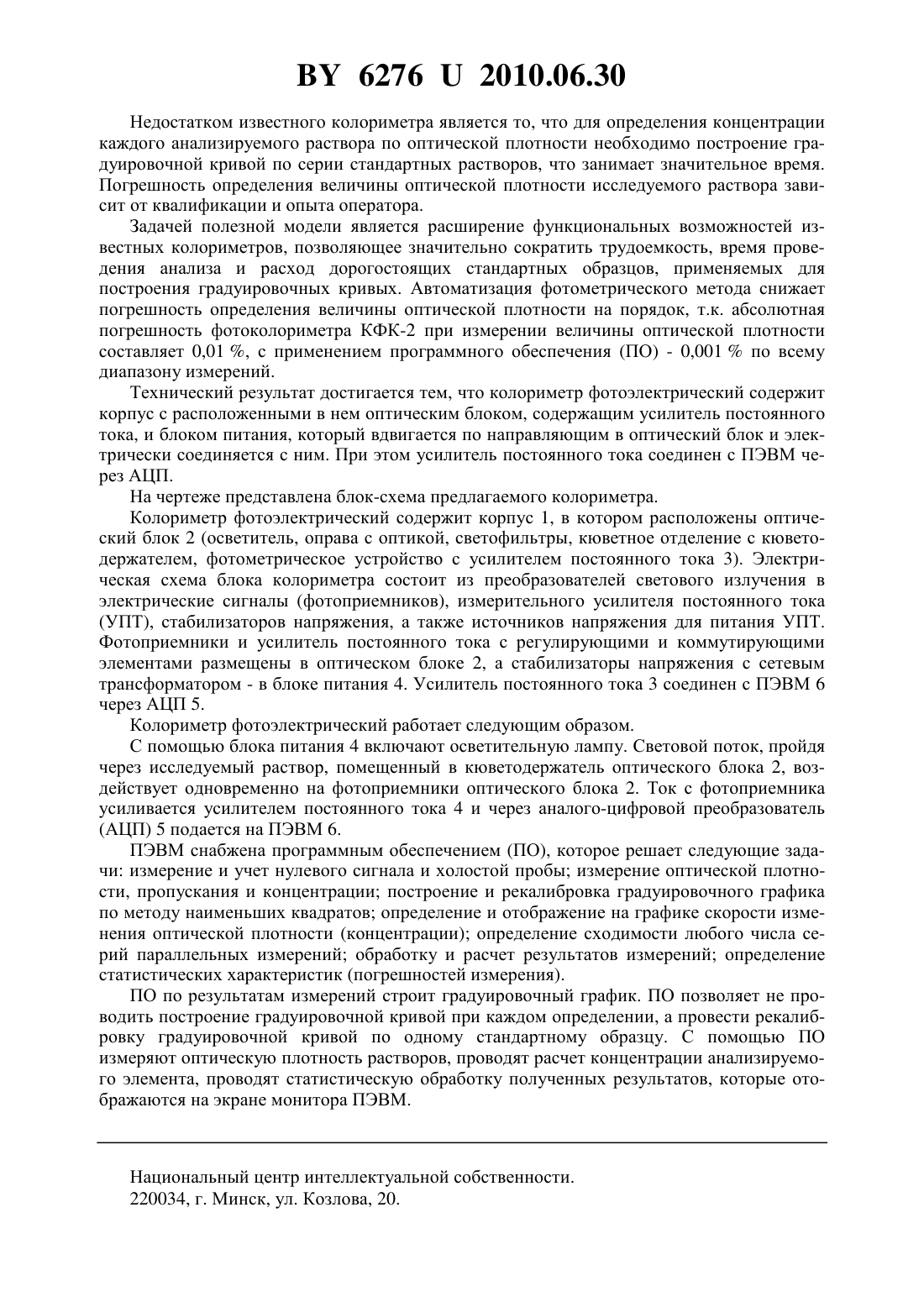

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Курилина Галина Сергеевна Радченко Александр Адамович Курейчик Константин Петрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Колориметр фотоэлектрический, содержащий корпус с расположенными в нем оптическим блоком, содержащим усилитель постоянного тока, и блоком питания, который вдвигается по направляющим в оптический блок и электрически соединяется с ним, отличающийся тем, что усилитель постоянного тока соединен с ПЭВМ через АЦП.(56) 1. Булатов М.И., Калинкин И.П. Практическое руководство по фотометрическим методам анализа.- Ленинград Химия, 1986.- С. 164-165. Полезная модель относится к средствам измерения и может быть использована для измерения оптической плотности жидкостных растворов, а также для определения концентрации химического элемента в растворах при помощи градуировочных графиков. Известен колориметр фотоэлектрический концентрационный КФК-2 1. Колориметр содержит корпус, в котором расположены оптический блок и блок питания. Оптический блок включает осветитель, оправу с оптикой, светофильтры, кюветное отделение с кюветодержателем, фотометрическое устройство с усилителем постоянного тока и элементами регулирования, регистрирующий прибор (микроамперметр), расположенный на верхней поверхности корпуса. Блок питания включает стабилизаторы напряжения с выпрямителями и силовой трансформатор, причем блок питания вдвигается по направляющим в оптический блок и электрически соединяется с ним через разъем. Передняя панель корпуса снабжена ручками регулировки (светофильтров, кюветодержателя, чувствительности). Колориметр фотоэлектрический КФК-2 предназначен для измерения пропускания, оптической плотности и концентрации окрашенных растворов, рассеивающих взвесей, эмульсий и коллоидных растворов в области спектра 315-980 нм. 62762010.06.30 Недостатком известного колориметра является то, что для определения концентрации каждого анализируемого раствора по оптической плотности необходимо построение градуировочной кривой по серии стандартных растворов, что занимает значительное время. Погрешность определения величины оптической плотности исследуемого раствора зависит от квалификации и опыта оператора. Задачей полезной модели является расширение функциональных возможностей известных колориметров, позволяющее значительно сократить трудоемкость, время проведения анализа и расход дорогостоящих стандартных образцов, применяемых для построения градуировочных кривых. Автоматизация фотометрического метода снижает погрешность определения величины оптической плотности на порядок, т.к. абсолютная погрешность фотоколориметра КФК-2 при измерении величины оптической плотности составляет 0,01 , с применением программного обеспечения (ПО) - 0,001 по всему диапазону измерений. Технический результат достигается тем, что колориметр фотоэлектрический содержит корпус с расположенными в нем оптическим блоком, содержащим усилитель постоянного тока, и блоком питания, который вдвигается по направляющим в оптический блок и электрически соединяется с ним. При этом усилитель постоянного тока соединен с ПЭВМ через АЦП. На чертеже представлена блок-схема предлагаемого колориметра. Колориметр фотоэлектрический содержит корпус 1, в котором расположены оптический блок 2 (осветитель, оправа с оптикой, светофильтры, кюветное отделение с кюветодержателем, фотометрическое устройство с усилителем постоянного тока 3). Электрическая схема блока колориметра состоит из преобразователей светового излучения в электрические сигналы (фотоприемников), измерительного усилителя постоянного тока(УПТ), стабилизаторов напряжения, а также источников напряжения для питания УПТ. Фотоприемники и усилитель постоянного тока с регулирующими и коммутирующими элементами размещены в оптическом блоке 2, а стабилизаторы напряжения с сетевым трансформатором - в блоке питания 4. Усилитель постоянного тока 3 соединен с ПЭВМ 6 через АЦП 5. Колориметр фотоэлектрический работает следующим образом. С помощью блока питания 4 включают осветительную лампу. Световой поток, пройдя через исследуемый раствор, помещенный в кюветодержатель оптического блока 2, воздействует одновременно на фотоприемники оптического блока 2. Ток с фотоприемника усиливается усилителем постоянного тока 4 и через аналого-цифровой преобразователь(АЦП) 5 подается на ПЭВМ 6. ПЭВМ снабжена программным обеспечением (ПО), которое решает следующие задачи измерение и учет нулевого сигнала и холостой пробы измерение оптической плотности, пропускания и концентрации построение и рекалибровка градуировочного графика по методу наименьших квадратов определение и отображение на графике скорости изменения оптической плотности (концентрации) определение сходимости любого числа серий параллельных измерений обработку и расчет результатов измерений определение статистических характеристик (погрешностей измерения). ПО по результатам измерений строит градуировочный график. ПО позволяет не проводить построение градуировочной кривой при каждом определении, а провести рекалибровку градуировочной кривой по одному стандартному образцу. С помощью ПО измеряют оптическую плотность растворов, проводят расчет концентрации анализируемого элемента, проводят статистическую обработку полученных результатов, которые отображаются на экране монитора ПЭВМ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
