Грабли

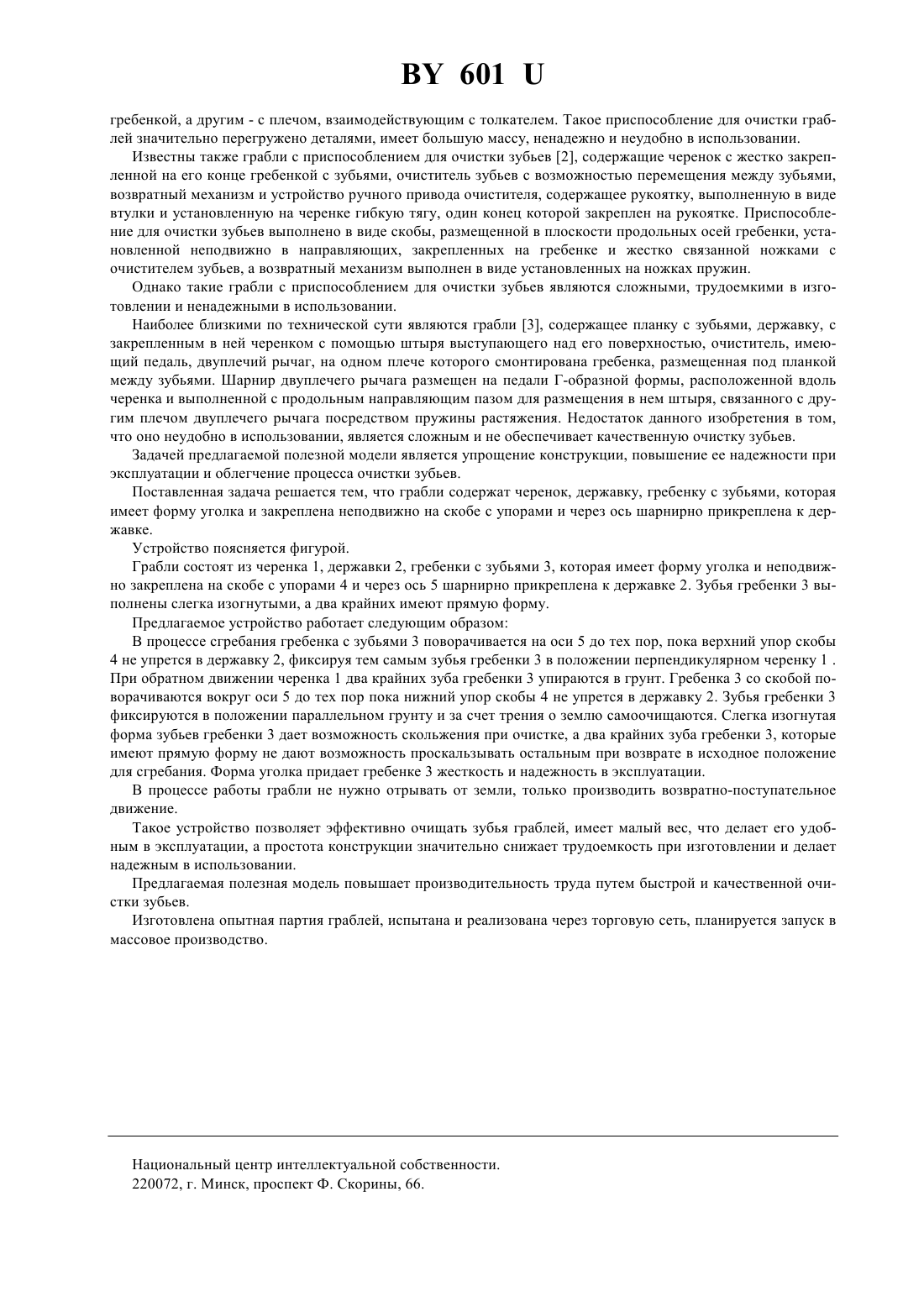

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Грабли, содержащие черенок, державку, гребенку, отличающиеся тем, что гребенка с зубьями имеет форму уголка и неподвижно закреплена на скобе с упорами и через ось шарнирно прикреплена к державке, причем зубья гребенки слегка изогнуты, а два крайних имеют прямую форму. Полезная модель относится к орудиям для ручной уборки урожая и может быть использована в лесном и сельском хозяйствах, на дачных и приусадебных участках, в коммунальном хозяйстве при очистке улиц от листвы. Известно приспособление для очистки зубьев граблей 1, содержащее очиститель, размещенный с возможностью перемещения между зубьями и содержащий гнезда по числу зубьев гребенки граблей, толкатель,жестко связанный нижней частью с очистителем и установленный с возможностью перемещения по направляющей, устройство привода очистителя с возвратным механизмом, выполненное в виде пружины. Нижняя часть толкателя связана с очистителем, в центральной его части, а устройство привода очистителя выполнено в виде двуплечего рычага, шарнирно установленного на полой втулке, которая жестко закреплена на одном из концов гребенки, при этом одно плечо двуплечего рычага снабжено продольным пазом, который взаимодействует со стержнем, жестко закрепленным в верхней части толкателя, а конец другого плеча выполнен изогнутым. В центральном отверстии втулки размещена пружина, которая одним концом связана с 601 гребенкой, а другим - с плечом, взаимодействующим с толкателем. Такое приспособление для очистки граблей значительно перегружено деталями, имеет большую массу, ненадежно и неудобно в использовании. Известны также грабли с приспособлением для очистки зубьев 2, содержащие черенок с жестко закрепленной на его конце гребенкой с зубьями, очиститель зубьев с возможностью перемещения между зубьями,возвратный механизм и устройство ручного привода очистителя, содержащее рукоятку, выполненную в виде втулки и установленную на черенке гибкую тягу, один конец которой закреплен на рукоятке. Приспособление для очистки зубьев выполнено в виде скобы, размещенной в плоскости продольных осей гребенки, установленной неподвижно в направляющих, закрепленных на гребенке и жестко связанной ножками с очистителем зубьев, а возвратный механизм выполнен в виде установленных на ножках пружин. Однако такие грабли с приспособлением для очистки зубьев являются сложными, трудоемкими в изготовлении и ненадежными в использовании. Наиболее близкими по технической сути являются грабли 3, содержащее планку с зубьями, державку, с закрепленным в ней черенком с помощью штыря выступающего над его поверхностью, очиститель, имеющий педаль, двуплечий рычаг, на одном плече которого смонтирована гребенка, размещенная под планкой между зубьями. Шарнир двуплечего рычага размещен на педали Г-образной формы, расположенной вдоль черенка и выполненной с продольным направляющим пазом для размещения в нем штыря, связанного с другим плечом двуплечего рычага посредством пружины растяжения. Недостаток данного изобретения в том,что оно неудобно в использовании, является сложным и не обеспечивает качественную очистку зубьев. Задачей предлагаемой полезной модели является упрощение конструкции, повышение ее надежности при эксплуатации и облегчение процесса очистки зубьев. Поставленная задача решается тем, что грабли содержат черенок, державку, гребенку с зубьями, которая имеет форму уголка и закреплена неподвижно на скобе с упорами и через ось шарнирно прикреплена к державке. Устройство поясняется фигурой. Грабли состоят из черенка 1, державки 2, гребенки с зубьями 3, которая имеет форму уголка и неподвижно закреплена на скобе с упорами 4 и через ось 5 шарнирно прикреплена к державке 2. Зубья гребенки 3 выполнены слегка изогнутыми, а два крайних имеют прямую форму. Предлагаемое устройство работает следующим образом В процессе сгребания гребенка с зубьями 3 поворачивается на оси 5 до тех пор, пока верхний упор скобы 4 не упрется в державку 2, фиксируя тем самым зубья гребенки 3 в положении перпендикулярном черенку 1 . При обратном движении черенка 1 два крайних зуба гребенки 3 упираются в грунт. Гребенка 3 со скобой поворачиваются вокруг оси 5 до тех пор пока нижний упор скобы 4 не упрется в державку 2. Зубья гребенки 3 фиксируются в положении параллельном грунту и за счет трения о землю самоочищаются. Слегка изогнутая форма зубьев гребенки 3 дает возможность скольжения при очистке, а два крайних зуба гребенки 3, которые имеют прямую форму не дают возможность проскальзывать остальным при возврате в исходное положение для сгребания. Форма уголка придает гребенке 3 жесткость и надежность в эксплуатации. В процессе работы грабли не нужно отрывать от земли, только производить возвратно-поступательное движение. Такое устройство позволяет эффективно очищать зубья граблей, имеет малый вес, что делает его удобным в эксплуатации, а простота конструкции значительно снижает трудоемкость при изготовлении и делает надежным в использовании. Предлагаемая полезная модель повышает производительность труда путем быстрой и качественной очистки зубьев. Изготовлена опытная партия граблей, испытана и реализована через торговую сеть, планируется запуск в массовое производство. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
