Оборудование для промывки дренажных колодцев

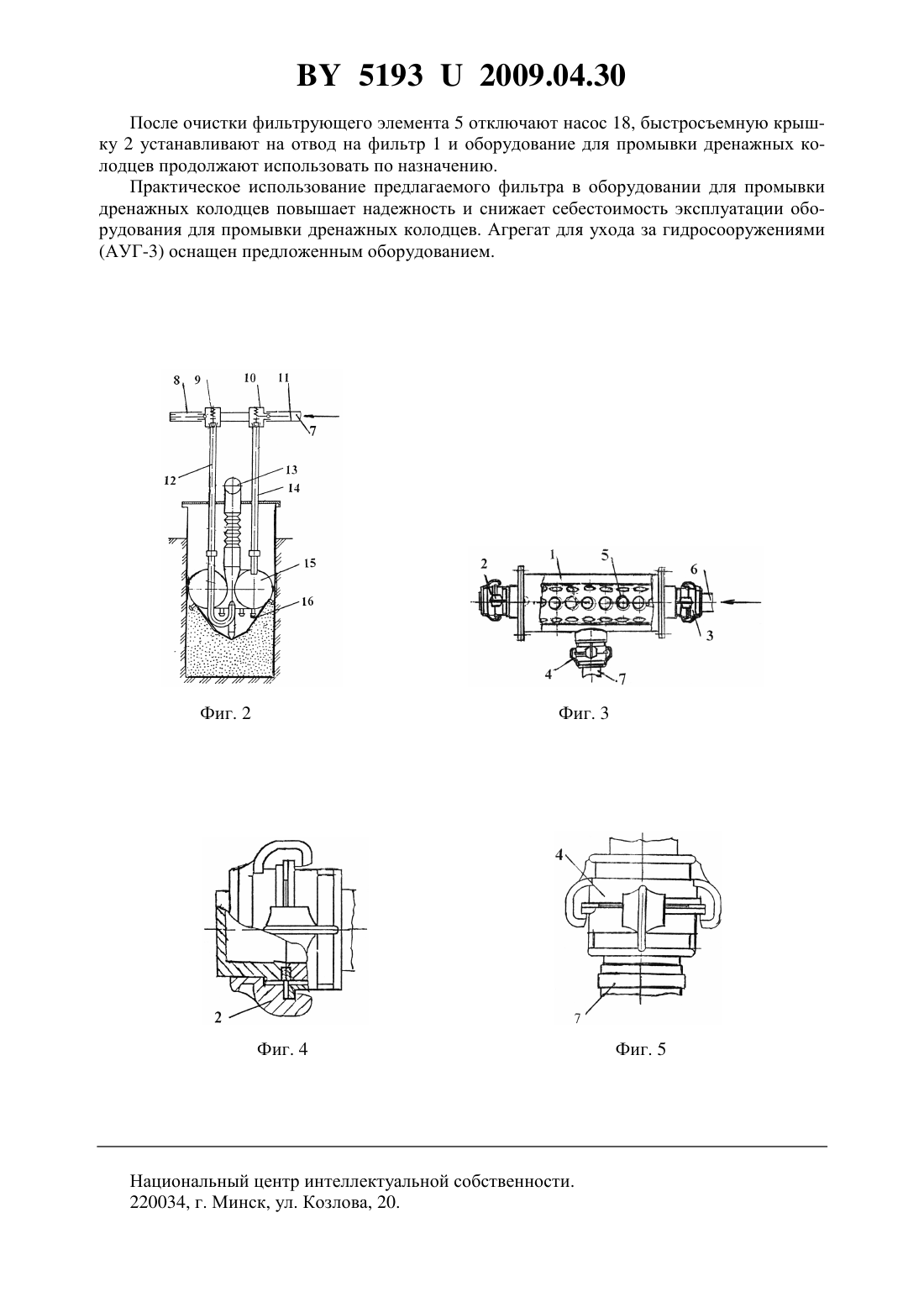

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОРУДОВАНИЕ ДЛЯ ПРОМЫВКИ ДРЕНАЖНЫХ КОЛОДЦЕВ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Автор Кондратьев Виктор Николаевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Оборудование для промывки дренажных колодцев, включающее эжекторное устройство, трубопровод, соединяющий эжекторное устройство с гидросеялкой, отличающееся тем, что оборудование для промывки дренажных колодцев снабжено фильтром, один из отводов которого оснащен быстросъемной крышкой, а второй - быстросъемным замком,соединяющим фильтр с гидросеялкой, а отвод корпуса фильтра - с эжекторным устройством. Фиг. 1 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к машинам для ухода за гидросооружениями, в которых содержится оборудование для гидропосева трав, забивки кольев в русло каналов гидробуром,промывки дренажных колодцев. Известно устройство для промывки дренажных колодцев 1, содержащее эжекторное устройство, трубопровод, соединяющий эжекторное устройство с гидросеялкой 1, фиг. 2. Недостатком известного устройства для промывки дренажных колодцев является отсутствие фильтра для очистки воды от твердых частиц (семян трав, минеральных удобрений и др.) при использовании гидросеялки после гидропосева трав для промывки дренажных колодцев. В результате чего оборудование засоряется и становится неработоспособным. 51932009.04.30 Задачей предлагаемой полезной модели является повышение эксплуатационной надежности оборудования для промывки дренажных колодцев и снижение трудозатрат при его техническом обслуживании. Задача решается за счет того, что оборудование для промывки дренажных колодцев, включающее эжекторное устройство, трубопровод, соединяющий эжекторное устройство с гидросеялкой, снабжено фильтром, один из отводов которого оснащен быстросъемной крышкой, а второй - быстросъемным замком, соединяющим фильтр с гидросеялкой, а отвод корпуса - с эжекторным устройством. Сущность технического решения поясняется чертежами, где на фиг. 1 представлена схема присоединения фильтра к эжекторному устройству и гидравлической схеме гидросеялки на фиг. 2 - технологическая схема эжекторного устройства на фиг. 3 - конструкция фильтра на фиг. 4 - конструкция быстросъемной крышки на фиг. 5 - конструкция быстросъемного замка. Предлагаемое оборудование для промывки дренажных колодцев включает фильтр 1,оснащенный отводом с быстросъемной крышкой 2, отводом с быстросъемным замком 3,отводом корпуса 4 с быстросъемным замком и фильтрующим элементом 5, расположенным в корпусе фильтра 1 (фиг. 3). Фильтр 1 с помощью отвода с быстросъемным замком 3 и трубопровода 6 соединяется с гидросеялкой, а посредством отвода 4 на корпусе фильтра 1 и трубопровода 7 сообщается с эжекторным устройством, состоящим из гибких рукоятей 8, 11 управляющих клапанами 9 и 10. Клапан 9 подает очищенную воду в водопровод 12 и далее в эжектор, соединенный с пульповодом 13. Клапан 10 соединен с водоводом 14 и емкостью эжектора 15, снизу которой вмонтированы гидрорыхлители 16. Трубопровод 6 через кран 17 сообщается с насосом 18, который посредством крана 19 соединяется с заправочным рукавом 20 и трубопровода 21 соединяется с цистерной 22, и с помощью крана 23 и трубопровода 24 - с баком 25, предусмотренным для обслуживания оборудования для промывки дренажных колодцев. Работа оборудования для промывки дренажных колодцев заключается в следующем. Исходным положением следует считать заправку цистерны 22 водой из водоема. При этом кран 17 закрывают, трубопровод 6 отсоединяется от фильтра 1, цистерну 22, кран 19 соединяют с насосом 18 и заправочным рукавом 20. Затем открывают кран 23, заполняют насос 18 и заправочный рукав 20 водой из бака 25 посредством трубопровода 24. В это время заправочный рукав 20 опущен в водоем. После запуска насоса 18 сначала заполняют бак 25, затем открывают кран 17 и заполняют цистерну 22, закрывают кран 23. После заполнения цистерны 22 насос 18 останавливают, кран 19 соединяют посредством трубопровода 21 с цистерной 22. При этом заправочный рукав 20 отсоединяют от крана 19 и оставляют у водоема до следующей заправки цистерны 22. Гидросеялку вместе с оборудованием для промывки дренажных колодцев перемещают к дренажному колодцу, где эжекторное устройство опускают в дренажный колодец. Трубопровод 6 соединяют с фильтром 1, открывают кран 17 и запускают насос 18 оператор нажимает на гибкие рукояти 8, 11 и клапаны 9, 10 подводят воду к водоводам 12 и 14 от цистерны 22 по трубопроводу 21, кран 19, насос 18, кран 17, трубопровод 6 к фильтру 1, где,пройдя фильтрующий элемент 5, по трубопроводу 7 через открытые клапана 9, 10 одновременно подается по водоводу 12, и образовавшаяся пульпа в колодце по пульповоду 13 выбрасывается из колодца. В это время очищенная водачерез клапан 10, водовод 14, емкость эжектора 15 и гидрорыхлители 16 вытекает под давлением в колодец, образуя пульпу. Во время работы оборудования для промывки дренажных колодцев в фильтрующем элементе 5 фильтра 1 задерживаются все твердые частицы, засоряя фильтрующий элемент. Поэтому периодически после промывки дренажных колодцев промывают фильтрующий элемент. Для этого отключают насос 18, снимают быстросъемную крышку 2,работающую по принципу гаек ГР, ГЦ пожарных рукавов (см. фиг. 4), затем включают насос 18, поток воды из цистерны 22, трубопровод 21, кран 19, насос 18, кран 17, трубопровод 6 очищает фильтрующий элемент 5 от твердых частиц. 2 51932009.04.30 После очистки фильтрующего элемента 5 отключают насос 18, быстросъемную крышку 2 устанавливают на отвод на фильтр 1 и оборудование для промывки дренажных колодцев продолжают использовать по назначению. Практическое использование предлагаемого фильтра в оборудовании для промывки дренажных колодцев повышает надежность и снижает себестоимость эксплуатации оборудования для промывки дренажных колодцев. Агрегат для ухода за гидросооружениями Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
