Агрегат для технического обслуживания

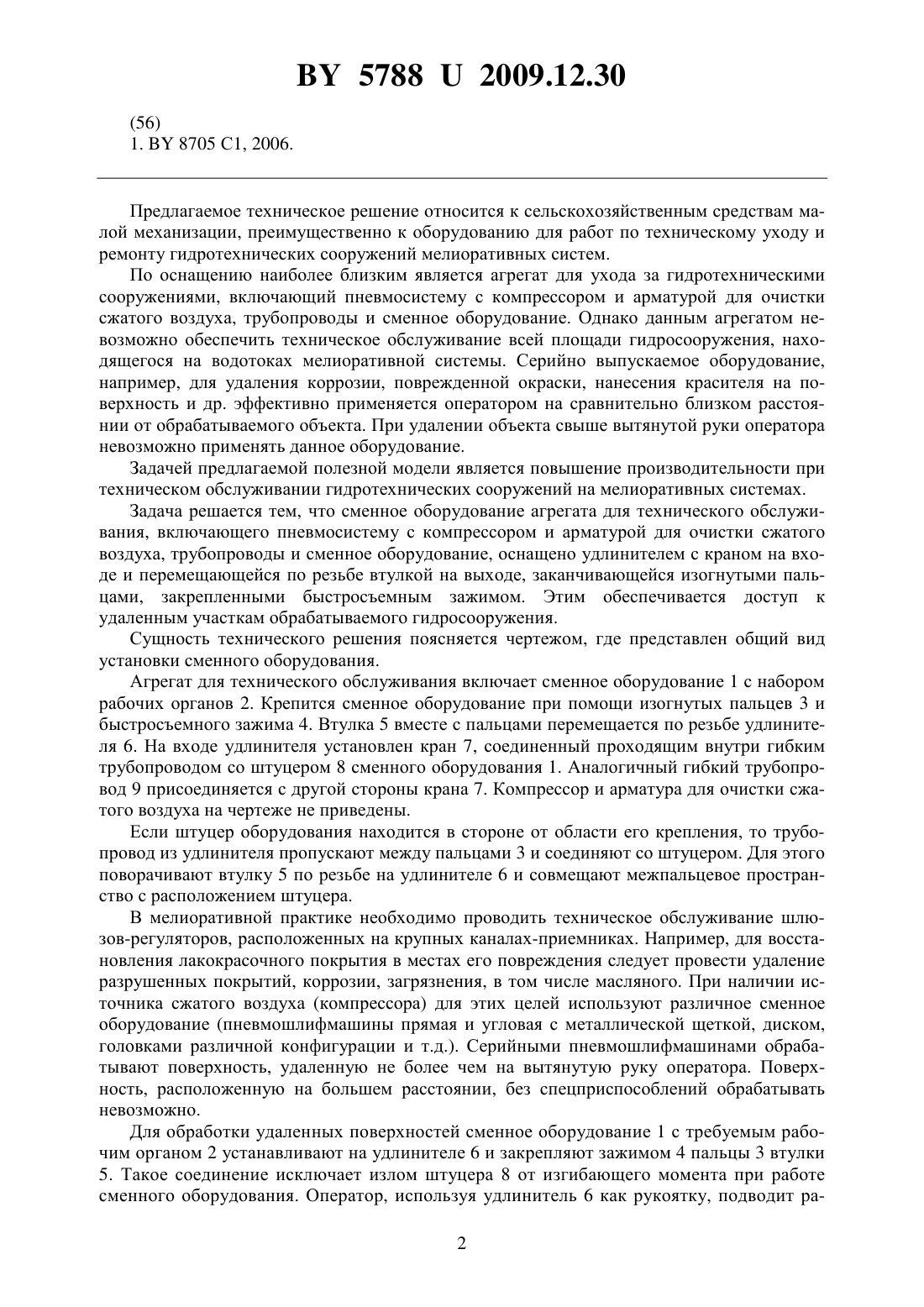

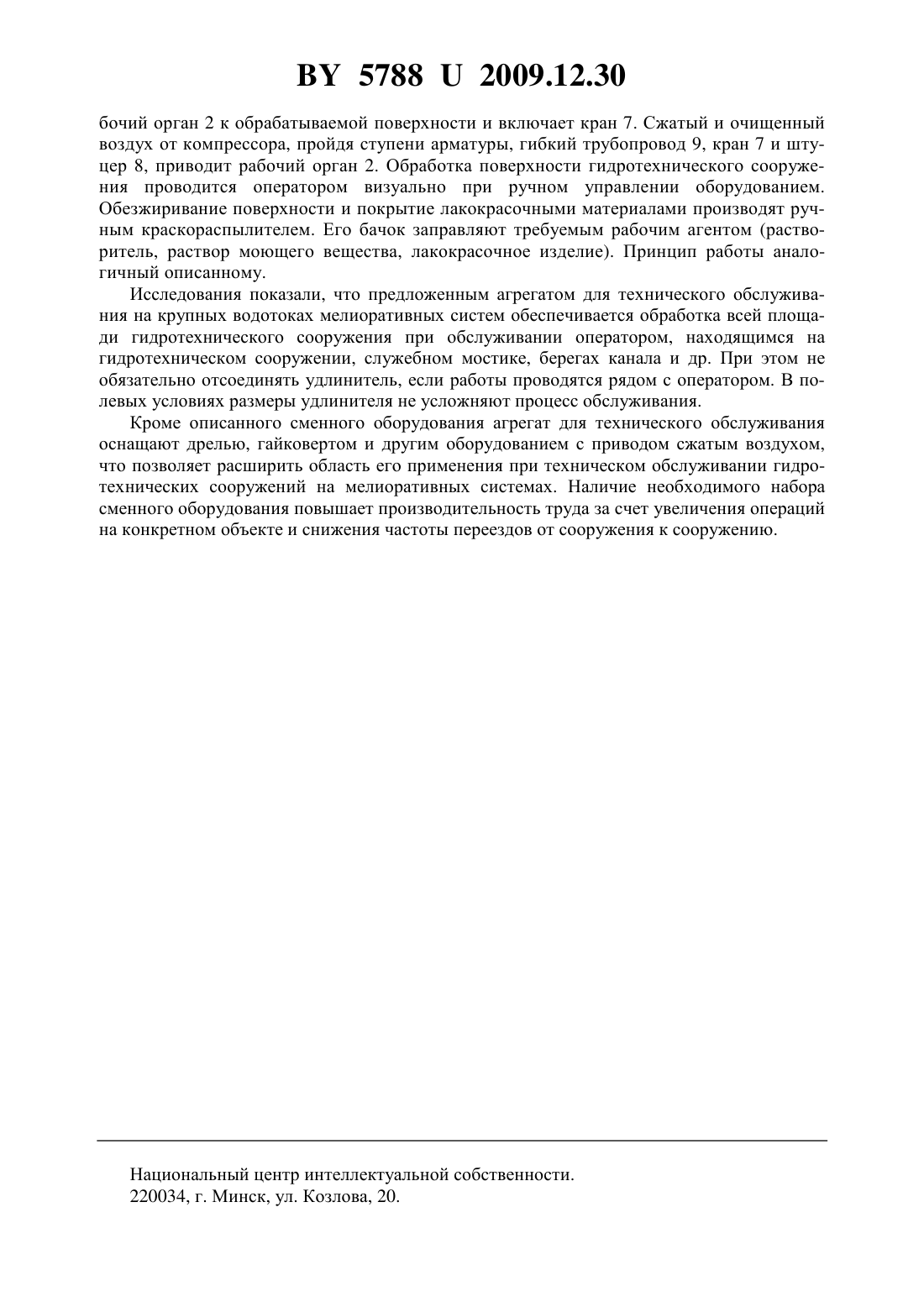

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Агрегат для технического обслуживания, включающий пневмосистему с компрессором и арматурой для очистки сжатого воздуха, трубопроводы и сменное оборудование,отличающийся тем, что сменное оборудование оснащено удлинителем с краном на входе и перемещающейся по резьбе втулкой на выходе, заканчивающейся изогнутыми пальцами, закрепленными быстросъемным зажимом.(56) 1.8705 С 1, 2006. Предлагаемое техническое решение относится к сельскохозяйственным средствам малой механизации, преимущественно к оборудованию для работ по техническому уходу и ремонту гидротехнических сооружений мелиоративных систем. По оснащению наиболее близким является агрегат для ухода за гидротехническими сооружениями, включающий пневмосистему с компрессором и арматурой для очистки сжатого воздуха, трубопроводы и сменное оборудование. Однако данным агрегатом невозможно обеспечить техническое обслуживание всей площади гидросооружения, находящегося на водотоках мелиоративной системы. Серийно выпускаемое оборудование,например, для удаления коррозии, поврежденной окраски, нанесения красителя на поверхность и др. эффективно применяется оператором на сравнительно близком расстоянии от обрабатываемого объекта. При удалении объекта свыше вытянутой руки оператора невозможно применять данное оборудование. Задачей предлагаемой полезной модели является повышение производительности при техническом обслуживании гидротехнических сооружений на мелиоративных системах. Задача решается тем, что сменное оборудование агрегата для технического обслуживания, включающего пневмосистему с компрессором и арматурой для очистки сжатого воздуха, трубопроводы и сменное оборудование, оснащено удлинителем с краном на входе и перемещающейся по резьбе втулкой на выходе, заканчивающейся изогнутыми пальцами, закрепленными быстросъемным зажимом. Этим обеспечивается доступ к удаленным участкам обрабатываемого гидросооружения. Сущность технического решения поясняется чертежом, где представлен общий вид установки сменного оборудования. Агрегат для технического обслуживания включает сменное оборудование 1 с набором рабочих органов 2. Крепится сменное оборудование при помощи изогнутых пальцев 3 и быстросъемного зажима 4. Втулка 5 вместе с пальцами перемещается по резьбе удлинителя 6. На входе удлинителя установлен кран 7, соединенный проходящим внутри гибким трубопроводом со штуцером 8 сменного оборудования 1. Аналогичный гибкий трубопровод 9 присоединяется с другой стороны крана 7. Компрессор и арматура для очистки сжатого воздуха на чертеже не приведены. Если штуцер оборудования находится в стороне от области его крепления, то трубопровод из удлинителя пропускают между пальцами 3 и соединяют со штуцером. Для этого поворачивают втулку 5 по резьбе на удлинителе 6 и совмещают межпальцевое пространство с расположением штуцера. В мелиоративной практике необходимо проводить техническое обслуживание шлюзов-регуляторов, расположенных на крупных каналах-приемниках. Например, для восстановления лакокрасочного покрытия в местах его повреждения следует провести удаление разрушенных покрытий, коррозии, загрязнения, в том числе масляного. При наличии источника сжатого воздуха (компрессора) для этих целей используют различное сменное оборудование (пневмошлифмашины прямая и угловая с металлической щеткой, диском,головками различной конфигурации и т.д.). Серийными пневмошлифмашинами обрабатывают поверхность, удаленную не более чем на вытянутую руку оператора. Поверхность, расположенную на большем расстоянии, без спецприспособлений обрабатывать невозможно. Для обработки удаленных поверхностей сменное оборудование 1 с требуемым рабочим органом 2 устанавливают на удлинителе 6 и закрепляют зажимом 4 пальцы 3 втулки 5. Такое соединение исключает излом штуцера 8 от изгибающего момента при работе сменного оборудования. Оператор, используя удлинитель 6 как рукоятку, подводит ра 2 57882009.12.30 бочий орган 2 к обрабатываемой поверхности и включает кран 7. Сжатый и очищенный воздух от компрессора, пройдя ступени арматуры, гибкий трубопровод 9, кран 7 и штуцер 8, приводит рабочий орган 2. Обработка поверхности гидротехнического сооружения проводится оператором визуально при ручном управлении оборудованием. Обезжиривание поверхности и покрытие лакокрасочными материалами производят ручным краскораспылителем. Его бачок заправляют требуемым рабочим агентом (растворитель, раствор моющего вещества, лакокрасочное изделие). Принцип работы аналогичный описанному. Исследования показали, что предложенным агрегатом для технического обслуживания на крупных водотоках мелиоративных систем обеспечивается обработка всей площади гидротехнического сооружения при обслуживании оператором, находящимся на гидротехническом сооружении, служебном мостике, берегах канала и др. При этом не обязательно отсоединять удлинитель, если работы проводятся рядом с оператором. В полевых условиях размеры удлинителя не усложняют процесс обслуживания. Кроме описанного сменного оборудования агрегат для технического обслуживания оснащают дрелью, гайковертом и другим оборудованием с приводом сжатым воздухом,что позволяет расширить область его применения при техническом обслуживании гидротехнических сооружений на мелиоративных системах. Наличие необходимого набора сменного оборудования повышает производительность труда за счет увеличения операций на конкретном объекте и снижения частоты переездов от сооружения к сооружению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
