Горелка газовая

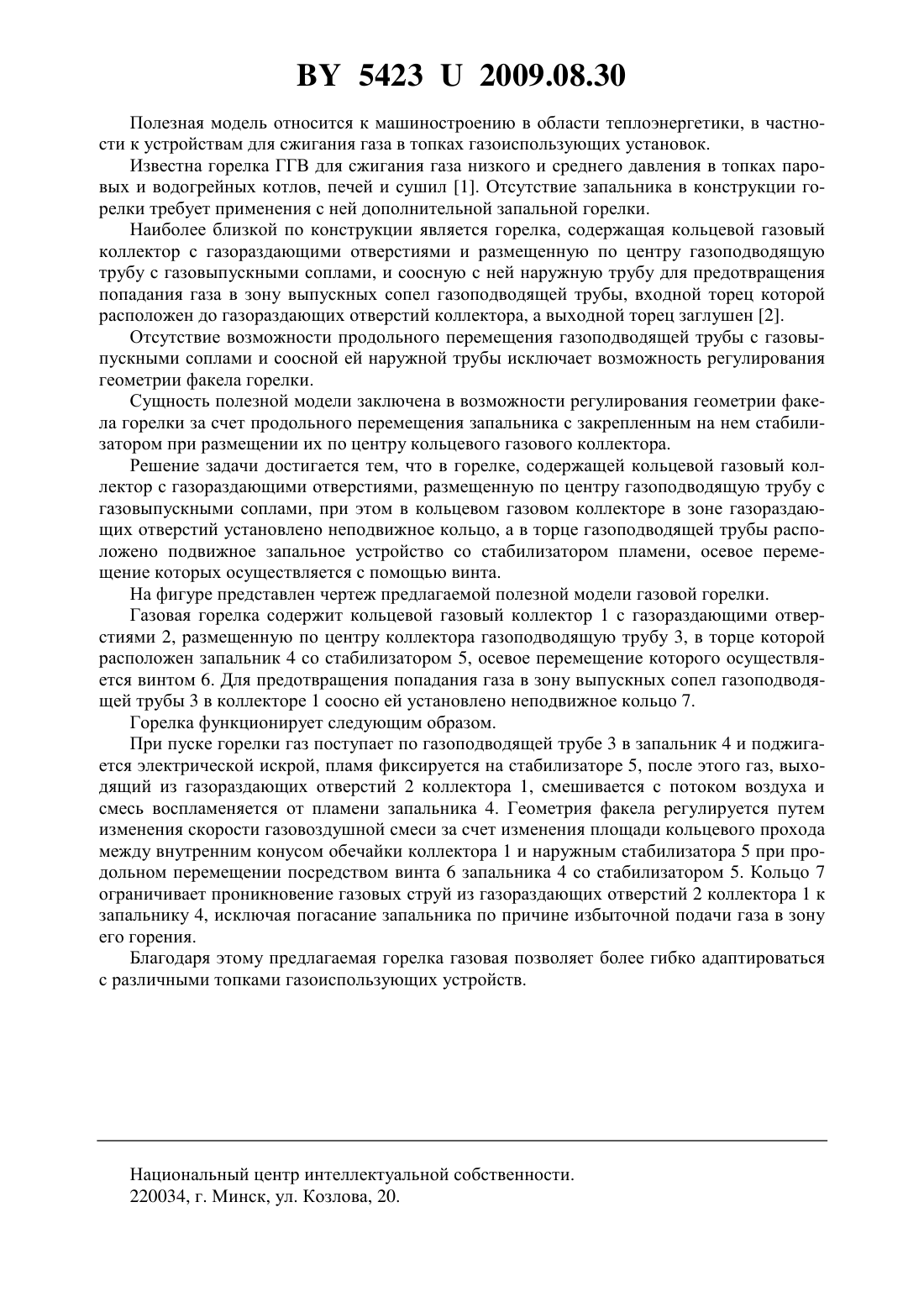

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестсельмаш(72) Авторы Паюк Иосиф Семенович Морозов Сергей Евгеньевич Глинский Виталий Геннадьевич Архипов Андрей Алексеевич Панков Павел Александрович(73) Патентообладатель Открытое акционерное общество Брестсельмаш(57) Газовая горелка, содержащая кольцевой газовый коллектор с газораздающими отверстиями, размещенную по центру кольцевого газового коллектора газоподводящую трубу с газовыпускными соплами, отличающаяся тем, что в кольцевом газовом коллекторе в зоне газораздающих отверстий установлено неподвижное кольцо, а в торце газоподводящей трубы расположено подвижное запальное устройство со стабилизатором пламени, осевое перемещение которого осуществляется с помощью винта.(56) 1. Горелки газовые типа ГГВ найдено 2008-12-08 - Найдено в Интернет 54232009.08.30 Полезная модель относится к машиностроению в области теплоэнергетики, в частности к устройствам для сжигания газа в топках газоиспользующих установок. Известна горелка ГГВ для сжигания газа низкого и среднего давления в топках паровых и водогрейных котлов, печей и сушил 1. Отсутствие запальника в конструкции горелки требует применения с ней дополнительной запальной горелки. Наиболее близкой по конструкции является горелка, содержащая кольцевой газовый коллектор с газораздающими отверстиями и размещенную по центру газоподводящую трубу с газовыпускными соплами, и соосную с ней наружную трубу для предотвращения попадания газа в зону выпускных сопел газоподводящей трубы, входной торец которой расположен до газораздающих отверстий коллектора, а выходной торец заглушен 2. Отсутствие возможности продольного перемещения газоподводящей трубы с газовыпускными соплами и соосной ей наружной трубы исключает возможность регулирования геометрии факела горелки. Сущность полезной модели заключена в возможности регулирования геометрии факела горелки за счет продольного перемещения запальника с закрепленным на нем стабилизатором при размещении их по центру кольцевого газового коллектора. Решение задачи достигается тем, что в горелке, содержащей кольцевой газовый коллектор с газораздающими отверстиями, размещенную по центру газоподводящую трубу с газовыпускными соплами, при этом в кольцевом газовом коллекторе в зоне газораздающих отверстий установлено неподвижное кольцо, а в торце газоподводящей трубы расположено подвижное запальное устройство со стабилизатором пламени, осевое перемещение которых осуществляется с помощью винта. На фигуре представлен чертеж предлагаемой полезной модели газовой горелки. Газовая горелка содержит кольцевой газовый коллектор 1 с газораздающими отверстиями 2, размещенную по центру коллектора газоподводящую трубу 3, в торце которой расположен запальник 4 со стабилизатором 5, осевое перемещение которого осуществляется винтом 6. Для предотвращения попадания газа в зону выпускных сопел газоподводящей трубы 3 в коллекторе 1 соосно ей установлено неподвижное кольцо 7. Горелка функционирует следующим образом. При пуске горелки газ поступает по газоподводящей трубе 3 в запальник 4 и поджигается электрической искрой, пламя фиксируется на стабилизаторе 5, после этого газ, выходящий из газораздающих отверстий 2 коллектора 1, смешивается с потоком воздуха и смесь воспламеняется от пламени запальника 4. Геометрия факела регулируется путем изменения скорости газовоздушной смеси за счет изменения площади кольцевого прохода между внутренним конусом обечайки коллектора 1 и наружным стабилизатора 5 при продольном перемещении посредством винта 6 запальника 4 со стабилизатором 5. Кольцо 7 ограничивает проникновение газовых струй из газораздающих отверстий 2 коллектора 1 к запальнику 4, исключая погасание запальника по причине избыточной подачи газа в зону его горения. Благодаря этому предлагаемая горелка газовая позволяет более гибко адаптироваться с различными топками газоиспользующих устройств. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
