Телескопическая вышка

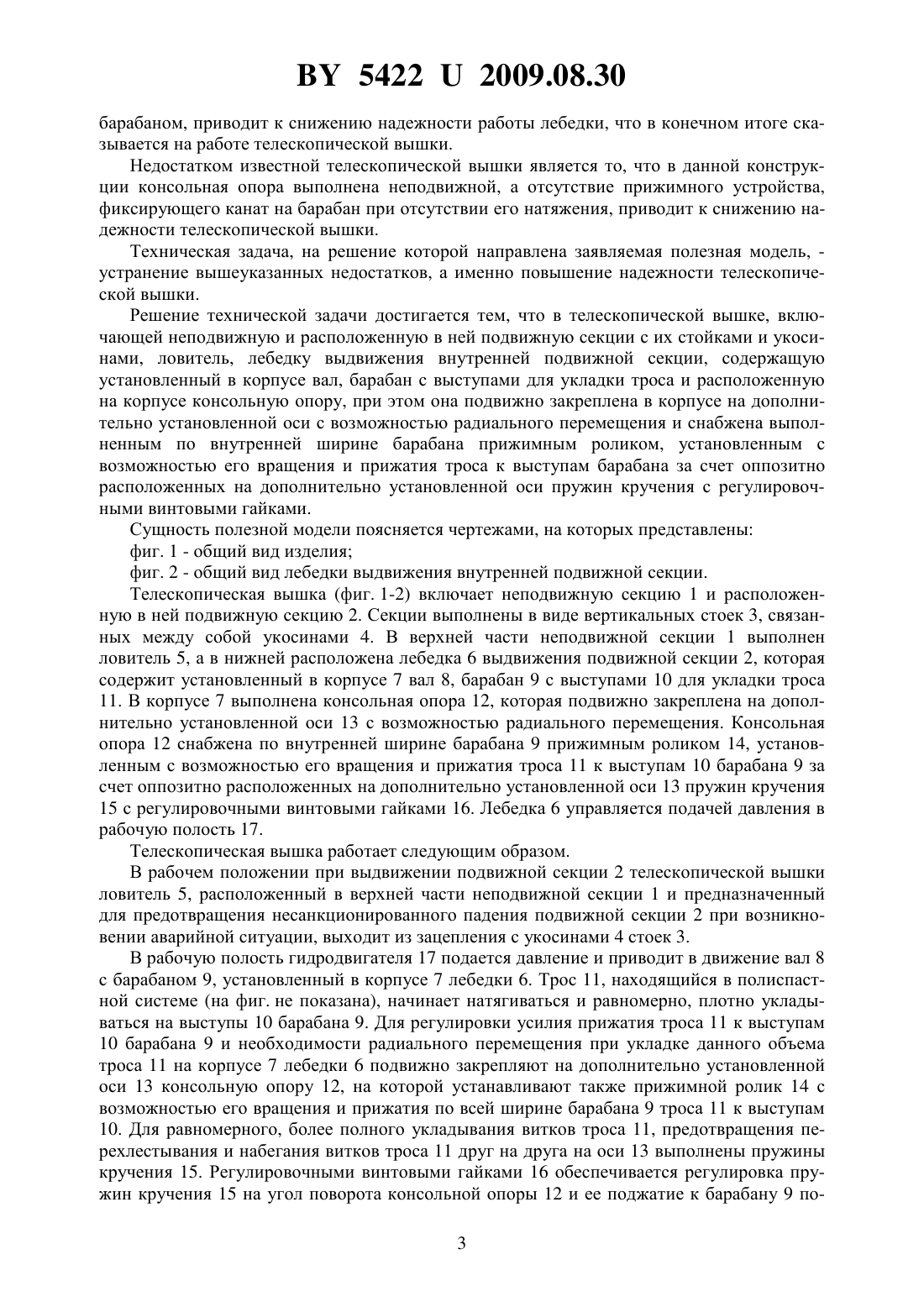

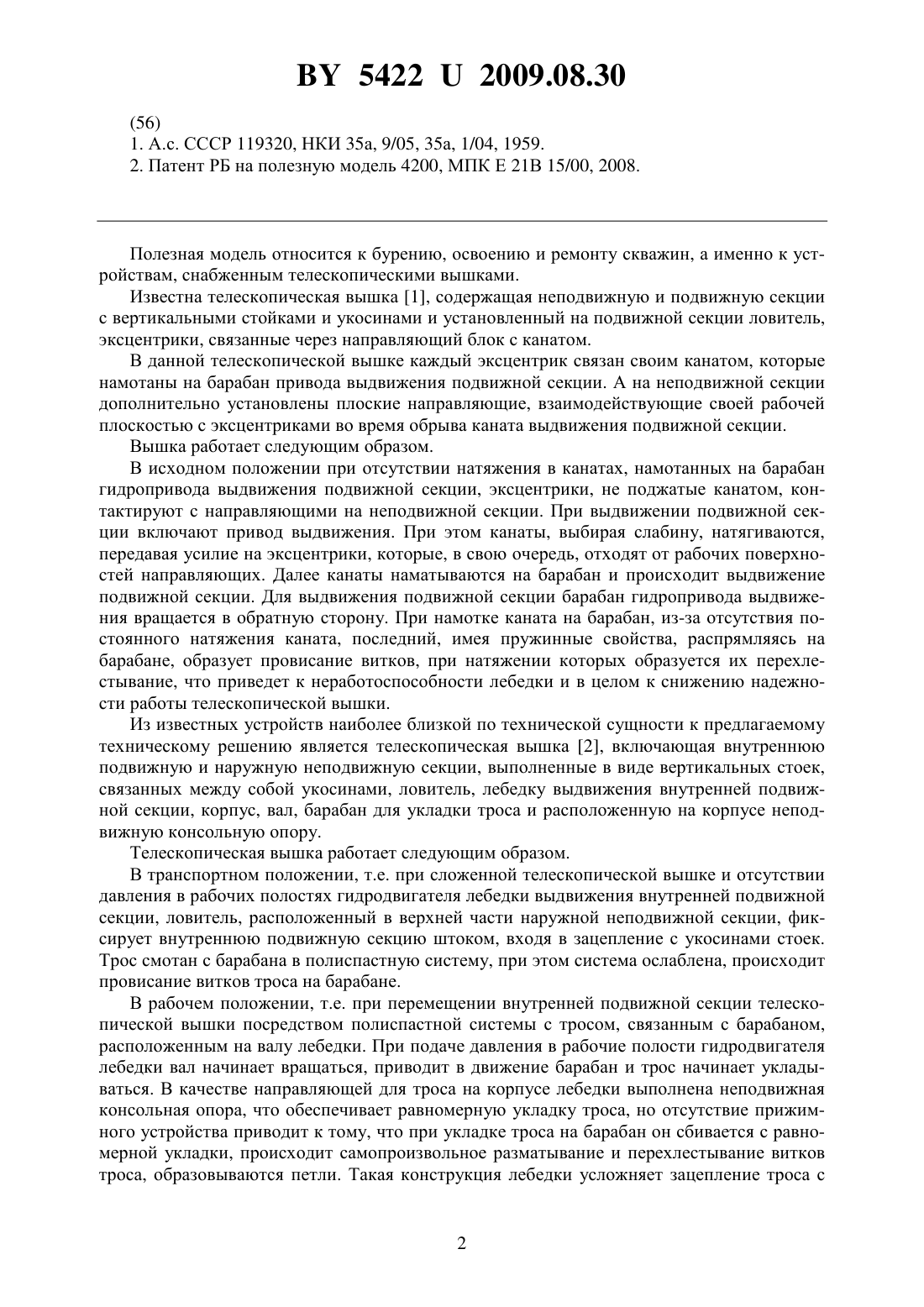

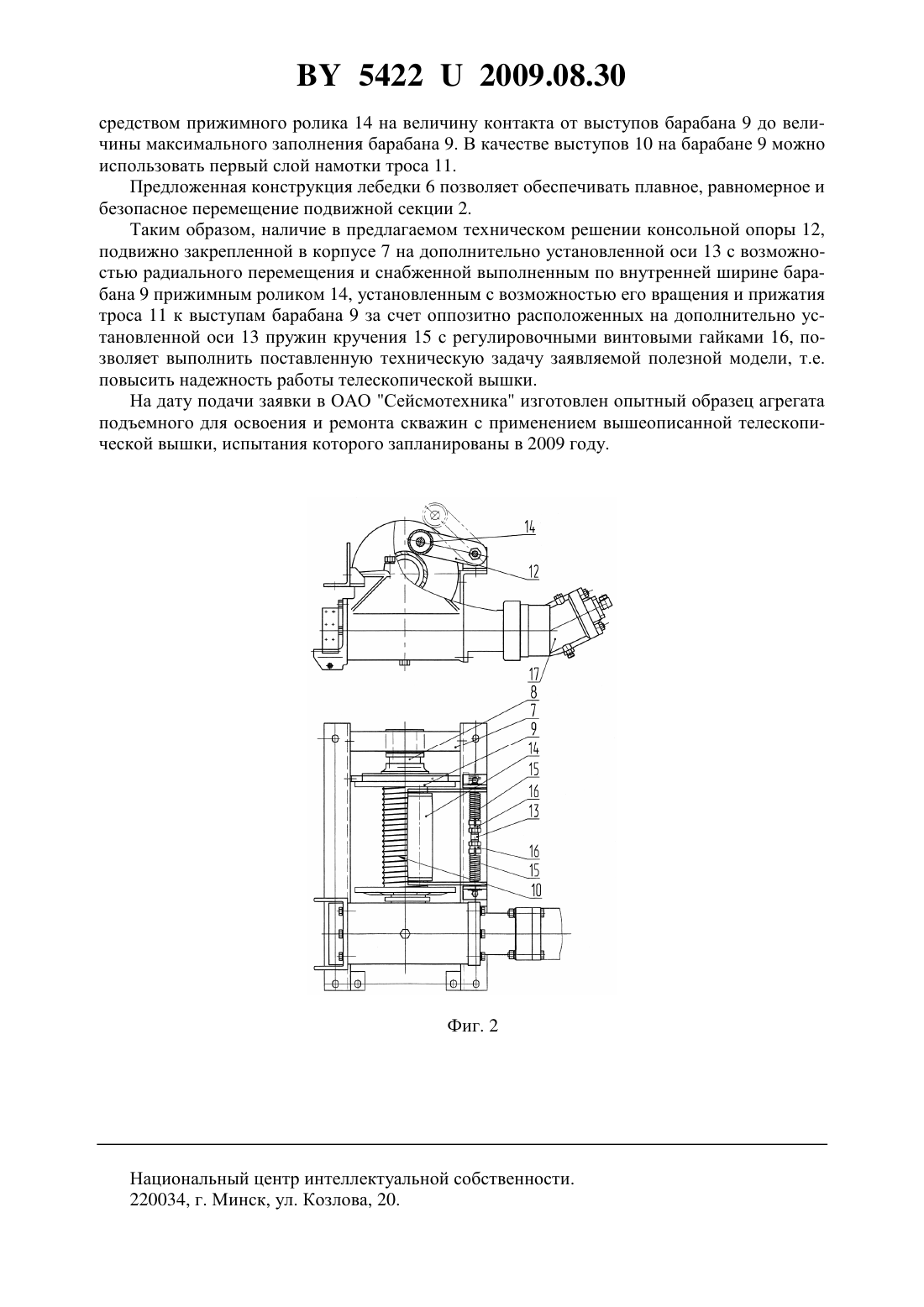

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Титов Виктор Иванович Селезнева Татьяна Софроновна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Телескопическая вышка, включающая неподвижную и расположенную в ней подвижную секции с их стойками и укосинами, ловитель, лебедку выдвижения внутренней подвижной секции, содержащую установленный в корпусе вал, барабан с выступами для укладки троса и расположенную на корпусе консольную опору, отличающаяся тем, что консольная опора подвижно закреплена в корпусе на дополнительно установленной оси с возможностью радиального перемещения и снабжена выполненным по внутренней ширине барабана прижимным роликом, установленным с возможностью его вращения и прижатия троса к выступам барабана за счет оппозитно расположенных на дополнительно установленной оси пружин кручения с регулировочными винтовыми гайками.(56) 1. А.с. СССР 119320, НКИ 35 а, 9/05, 35 а, 1/04, 1959. 2. Патент РБ на полезную модель 4200, МПК Е 21 В 15/00, 2008. Полезная модель относится к бурению, освоению и ремонту скважин, а именно к устройствам, снабженным телескопическими вышками. Известна телескопическая вышка 1, содержащая неподвижную и подвижную секции с вертикальными стойками и укосинами и установленный на подвижной секции ловитель,эксцентрики, связанные через направляющий блок с канатом. В данной телескопической вышке каждый эксцентрик связан своим канатом, которые намотаны на барабан привода выдвижения подвижной секции. А на неподвижной секции дополнительно установлены плоские направляющие, взаимодействующие своей рабочей плоскостью с эксцентриками во время обрыва каната выдвижения подвижной секции. Вышка работает следующим образом. В исходном положении при отсутствии натяжения в канатах, намотанных на барабан гидропривода выдвижения подвижной секции, эксцентрики, не поджатые канатом, контактируют с направляющими на неподвижной секции. При выдвижении подвижной секции включают привод выдвижения. При этом канаты, выбирая слабину, натягиваются,передавая усилие на эксцентрики, которые, в свою очередь, отходят от рабочих поверхностей направляющих. Далее канаты наматываются на барабан и происходит выдвижение подвижной секции. Для выдвижения подвижной секции барабан гидропривода выдвижения вращается в обратную сторону. При намотке каната на барабан, из-за отсутствия постоянного натяжения каната, последний, имея пружинные свойства, распрямляясь на барабане, образует провисание витков, при натяжении которых образуется их перехлестывание, что приведет к неработоспособности лебедки и в целом к снижению надежности работы телескопической вышки. Из известных устройств наиболее близкой по технической сущности к предлагаемому техническому решению является телескопическая вышка 2, включающая внутреннюю подвижную и наружную неподвижную секции, выполненные в виде вертикальных стоек,связанных между собой укосинами, ловитель, лебедку выдвижения внутренней подвижной секции, корпус, вал, барабан для укладки троса и расположенную на корпусе неподвижную консольную опору. Телескопическая вышка работает следующим образом. В транспортном положении, т.е. при сложенной телескопической вышке и отсутствии давления в рабочих полостях гидродвигателя лебедки выдвижения внутренней подвижной секции, ловитель, расположенный в верхней части наружной неподвижной секции, фиксирует внутреннюю подвижную секцию штоком, входя в зацепление с укосинами стоек. Трос смотан с барабана в полиспастную систему, при этом система ослаблена, происходит провисание витков троса на барабане. В рабочем положении, т.е. при перемещении внутренней подвижной секции телескопической вышки посредством полиспастной системы с тросом, связанным с барабаном,расположенным на валу лебедки. При подаче давления в рабочие полости гидродвигателя лебедки вал начинает вращаться, приводит в движение барабан и трос начинает укладываться. В качестве направляющей для троса на корпусе лебедки выполнена неподвижная консольная опора, что обеспечивает равномерную укладку троса, но отсутствие прижимного устройства приводит к тому, что при укладке троса на барабан он сбивается с равномерной укладки, происходит самопроизвольное разматывание и перехлестывание витков троса, образовываются петли. Такая конструкция лебедки усложняет зацепление троса с 54222009.08.30 барабаном, приводит к снижению надежности работы лебедки, что в конечном итоге сказывается на работе телескопической вышки. Недостатком известной телескопической вышки является то, что в данной конструкции консольная опора выполнена неподвижной, а отсутствие прижимного устройства,фиксирующего канат на барабан при отсутствии его натяжения, приводит к снижению надежности телескопической вышки. Техническая задача, на решение которой направлена заявляемая полезная модель, устранение вышеуказанных недостатков, а именно повышение надежности телескопической вышки. Решение технической задачи достигается тем, что в телескопической вышке, включающей неподвижную и расположенную в ней подвижную секции с их стойками и укосинами, ловитель, лебедку выдвижения внутренней подвижной секции, содержащую установленный в корпусе вал, барабан с выступами для укладки троса и расположенную на корпусе консольную опору, при этом она подвижно закреплена в корпусе на дополнительно установленной оси с возможностью радиального перемещения и снабжена выполненным по внутренней ширине барабана прижимным роликом, установленным с возможностью его вращения и прижатия троса к выступам барабана за счет оппозитно расположенных на дополнительно установленной оси пружин кручения с регулировочными винтовыми гайками. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид изделия фиг. 2 - общий вид лебедки выдвижения внутренней подвижной секции. Телескопическая вышка (фиг. 1-2) включает неподвижную секцию 1 и расположенную в ней подвижную секцию 2. Секции выполнены в виде вертикальных стоек 3, связанных между собой укосинами 4. В верхней части неподвижной секции 1 выполнен ловитель 5, а в нижней расположена лебедка 6 выдвижения подвижной секции 2, которая содержит установленный в корпусе 7 вал 8, барабан 9 с выступами 10 для укладки троса 11. В корпусе 7 выполнена консольная опора 12, которая подвижно закреплена на дополнительно установленной оси 13 с возможностью радиального перемещения. Консольная опора 12 снабжена по внутренней ширине барабана 9 прижимным роликом 14, установленным с возможностью его вращения и прижатия троса 11 к выступам 10 барабана 9 за счет оппозитно расположенных на дополнительно установленной оси 13 пружин кручения 15 с регулировочными винтовыми гайками 16. Лебедка 6 управляется подачей давления в рабочую полость 17. Телескопическая вышка работает следующим образом. В рабочем положении при выдвижении подвижной секции 2 телескопической вышки ловитель 5, расположенный в верхней части неподвижной секции 1 и предназначенный для предотвращения несанкционированного падения подвижной секции 2 при возникновении аварийной ситуации, выходит из зацепления с укосинами 4 стоек 3. В рабочую полость гидродвигателя 17 подается давление и приводит в движение вал 8 с барабаном 9, установленный в корпусе 7 лебедки 6. Трос 11, находящийся в полиспастной системе (на фиг. не показана), начинает натягиваться и равномерно, плотно укладываться на выступы 10 барабана 9. Для регулировки усилия прижатия троса 11 к выступам 10 барабана 9 и необходимости радиального перемещения при укладке данного объема троса 11 на корпусе 7 лебедки 6 подвижно закрепляют на дополнительно установленной оси 13 консольную опору 12, на которой устанавливают также прижимной ролик 14 с возможностью его вращения и прижатия по всей ширине барабана 9 троса 11 к выступам 10. Для равномерного, более полного укладывания витков троса 11, предотвращения перехлестывания и набегания витков троса 11 друг на друга на оси 13 выполнены пружины кручения 15. Регулировочными винтовыми гайками 16 обеспечивается регулировка пружин кручения 15 на угол поворота консольной опоры 12 и ее поджатие к барабану 9 по 3 54222009.08.30 средством прижимного ролика 14 на величину контакта от выступов барабана 9 до величины максимального заполнения барабана 9. В качестве выступов 10 на барабане 9 можно использовать первый слой намотки троса 11. Предложенная конструкция лебедки 6 позволяет обеспечивать плавное, равномерное и безопасное перемещение подвижной секции 2. Таким образом, наличие в предлагаемом техническом решении консольной опоры 12,подвижно закрепленной в корпусе 7 на дополнительно установленной оси 13 с возможностью радиального перемещения и снабженной выполненным по внутренней ширине барабана 9 прижимным роликом 14, установленным с возможностью его вращения и прижатия троса 11 к выступам барабана 9 за счет оппозитно расположенных на дополнительно установленной оси 13 пружин кручения 15 с регулировочными винтовыми гайками 16, позволяет выполнить поставленную техническую задачу заявляемой полезной модели, т.е. повысить надежность работы телескопической вышки. На дату подачи заявки в ОАО Сейсмотехника изготовлен опытный образец агрегата подъемного для освоения и ремонта скважин с применением вышеописанной телескопической вышки, испытания которого запланированы в 2009 году. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
