Газовая горелка

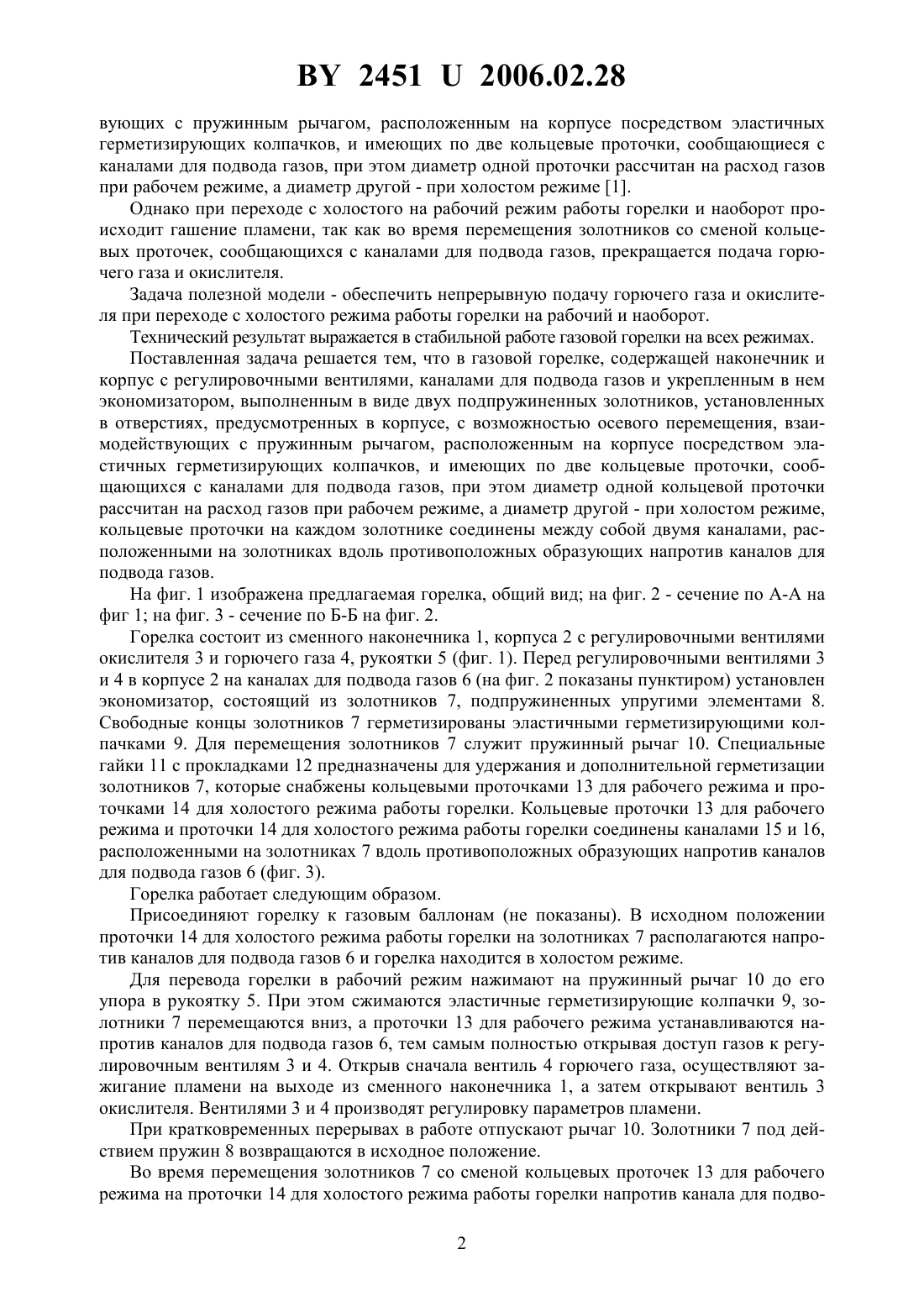

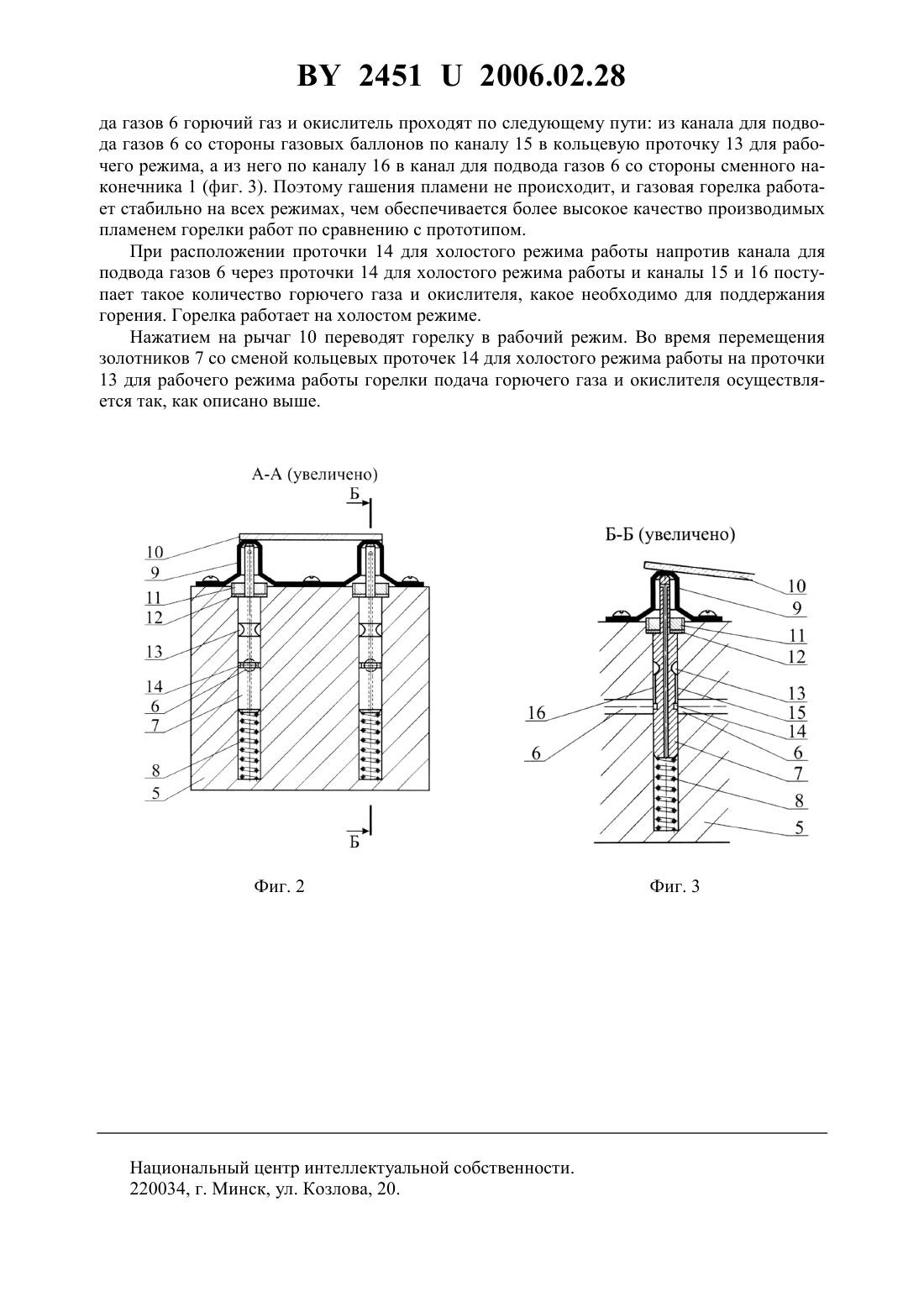

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Буйкус Кястас Вито(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Газовая горелка, содержащая наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях, предусмотренных в корпусе, с возможностью осевого перемещения, взаимодействующих с пружинным рычагом,расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающихся с каналами для подвода газов, при этом диаметр одной кольцевой проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме, отличающаяся тем, что кольцевые проточки на каждом золотнике соединены между собой двумя каналами, расположенными на золотниках вдоль противоположных образующих напротив каналов для подвода газов.(56) 1. А.с. СССР 296629, МПК В 23 К 5/00, 1971. Полезная модель относится к области газопламенной обработки металлов. В качестве прототипа выбрана газовая горелка, содержащая наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях, предусмотренных в корпусе, с возможностью осевого перемещения, взаимодейст 24512006.02.28 вующих с пружинным рычагом, расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающиеся с каналами для подвода газов, при этом диаметр одной проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме 1. Однако при переходе с холостого на рабочий режим работы горелки и наоборот происходит гашение пламени, так как во время перемещения золотников со сменой кольцевых проточек, сообщающихся с каналами для подвода газов, прекращается подача горючего газа и окислителя. Задача полезной модели - обеспечить непрерывную подачу горючего газа и окислителя при переходе с холостого режима работы горелки на рабочий и наоборот. Технический результат выражается в стабильной работе газовой горелки на всех режимах. Поставленная задача решается тем, что в газовой горелке, содержащей наконечник и корпус с регулировочными вентилями, каналами для подвода газов и укрепленным в нем экономизатором, выполненным в виде двух подпружиненных золотников, установленных в отверстиях, предусмотренных в корпусе, с возможностью осевого перемещения, взаимодействующих с пружинным рычагом, расположенным на корпусе посредством эластичных герметизирующих колпачков, и имеющих по две кольцевые проточки, сообщающихся с каналами для подвода газов, при этом диаметр одной кольцевой проточки рассчитан на расход газов при рабочем режиме, а диаметр другой - при холостом режиме,кольцевые проточки на каждом золотнике соединены между собой двумя каналами, расположенными на золотниках вдоль противоположных образующих напротив каналов для подвода газов. На фиг. 1 изображена предлагаемая горелка, общий вид на фиг. 2 - сечение по А-А на фиг 1 на фиг. 3 - сечение по Б-Б на фиг. 2. Горелка состоит из сменного наконечника 1, корпуса 2 с регулировочными вентилями окислителя 3 и горючего газа 4, рукоятки 5 (фиг. 1). Перед регулировочными вентилями 3 и 4 в корпусе 2 на каналах для подвода газов 6 (на фиг. 2 показаны пунктиром) установлен экономизатор, состоящий из золотников 7, подпружиненных упругими элементами 8. Свободные концы золотников 7 герметизированы эластичными герметизирующими колпачками 9. Для перемещения золотников 7 служит пружинный рычаг 10. Специальные гайки 11 с прокладками 12 предназначены для удержания и дополнительной герметизации золотников 7, которые снабжены кольцевыми проточками 13 для рабочего режима и проточками 14 для холостого режима работы горелки. Кольцевые проточки 13 для рабочего режима и проточки 14 для холостого режима работы горелки соединены каналами 15 и 16,расположенными на золотниках 7 вдоль противоположных образующих напротив каналов для подвода газов 6 (фиг. 3). Горелка работает следующим образом. Присоединяют горелку к газовым баллонам (не показаны). В исходном положении проточки 14 для холостого режима работы горелки на золотниках 7 располагаются напротив каналов для подвода газов 6 и горелка находится в холостом режиме. Для перевода горелки в рабочий режим нажимают на пружинный рычаг 10 до его упора в рукоятку 5. При этом сжимаются эластичные герметизирующие колпачки 9, золотники 7 перемещаются вниз, а проточки 13 для рабочего режима устанавливаются напротив каналов для подвода газов 6, тем самым полностью открывая доступ газов к регулировочным вентилям 3 и 4. Открыв сначала вентиль 4 горючего газа, осуществляют зажигание пламени на выходе из сменного наконечника 1, а затем открывают вентиль 3 окислителя. Вентилями 3 и 4 производят регулировку параметров пламени. При кратковременных перерывах в работе отпускают рычаг 10. Золотники 7 под действием пружин 8 возвращаются в исходное положение. Во время перемещения золотников 7 со сменой кольцевых проточек 13 для рабочего режима на проточки 14 для холостого режима работы горелки напротив канала для подво 2 24512006.02.28 да газов 6 горючий газ и окислитель проходят по следующему пути из канала для подвода газов 6 со стороны газовых баллонов по каналу 15 в кольцевую проточку 13 для рабочего режима, а из него по каналу 16 в канал для подвода газов 6 со стороны сменного наконечника 1 (фиг. 3). Поэтому гашения пламени не происходит, и газовая горелка работает стабильно на всех режимах, чем обеспечивается более высокое качество производимых пламенем горелки работ по сравнению с прототипом. При расположении проточки 14 для холостого режима работы напротив канала для подвода газов 6 через проточки 14 для холостого режима работы и каналы 15 и 16 поступает такое количество горючего газа и окислителя, какое необходимо для поддержания горения. Горелка работает на холостом режиме. Нажатием на рычаг 10 переводят горелку в рабочий режим. Во время перемещения золотников 7 со сменой кольцевых проточек 14 для холостого режима работы на проточки 13 для рабочего режима работы горелки подача горючего газа и окислителя осуществляется так, как описано выше. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
