Строительный элемент
Номер патента: U 1329
Опубликовано: 30.03.2004
Авторы: Буйкус Кястас Вито, Маханько Владимир Иванович, Изоитко Владимир Михайлович
Текст

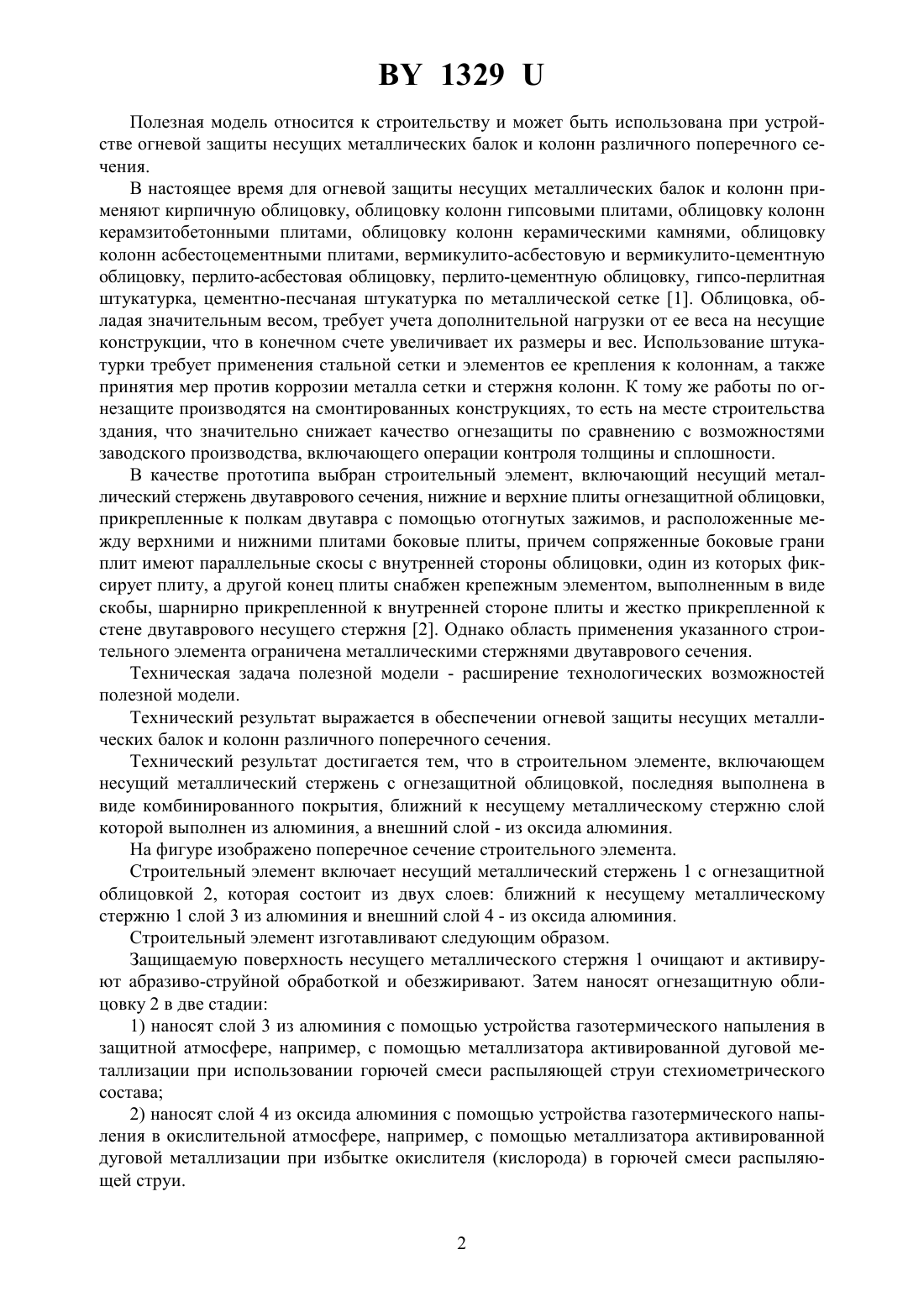

(71) Заявитель Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Изоитко Владимир Михайлович Буйкус Кястас Вито Маханько Владимир Иванович(73) Патентообладатель Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Строительный элемент, включающий несущий металлический стержень с огнезащитной облицовкой, отличающийся тем, что огнезащитная облицовка выполнена в виде комбинированного покрытия, ближний к несущему металлическому стержню слой которой выполнен из алюминия, а внешний слой - из оксида алюминия.(56) 1. Бушев В.П., Пчелинцев В.А., Федоренко и др. Огнестойкость зданий / Под общ. ред. В.А. Пчелинцева. - М. Издательство литературы по строительству, 1970. С. 161-166. 2. А.с.1236042. МПК Е 04 В 1/94, 1986. 1329 Полезная модель относится к строительству и может быть использована при устройстве огневой защиты несущих металлических балок и колонн различного поперечного сечения. В настоящее время для огневой защиты несущих металлических балок и колонн применяют кирпичную облицовку, облицовку колонн гипсовыми плитами, облицовку колонн керамзитобетонными плитами, облицовку колонн керамическими камнями, облицовку колонн асбестоцементными плитами, вермикулито-асбестовую и вермикулито-цементную облицовку, перлито-асбестовая облицовку, перлито-цементную облицовку, гипсо-перлитная штукатурка, цементно-песчаная штукатурка по металлической сетке 1. Облицовка, обладая значительным весом, требует учета дополнительной нагрузки от ее веса на несущие конструкции, что в конечном счете увеличивает их размеры и вес. Использование штукатурки требует применения стальной сетки и элементов ее крепления к колоннам, а также принятия мер против коррозии металла сетки и стержня колонн. К тому же работы по огнезащите производятся на смонтированных конструкциях, то есть на месте строительства здания, что значительно снижает качество огнезащиты по сравнению с возможностями заводского производства, включающего операции контроля толщины и сплошности. В качестве прототипа выбран строительный элемент, включающий несущий металлический стержень двутаврового сечения, нижние и верхние плиты огнезащитной облицовки,прикрепленные к полкам двутавра с помощью отогнутых зажимов, и расположенные между верхними и нижними плитами боковые плиты, причем сопряженные боковые грани плит имеют параллельные скосы с внутренней стороны облицовки, один из которых фиксирует плиту, а другой конец плиты снабжен крепежным элементом, выполненным в виде скобы, шарнирно прикрепленной к внутренней стороне плиты и жестко прикрепленной к стене двутаврового несущего стержня 2. Однако область применения указанного строительного элемента ограничена металлическими стержнями двутаврового сечения. Техническая задача полезной модели - расширение технологических возможностей полезной модели. Технический результат выражается в обеспечении огневой защиты несущих металлических балок и колонн различного поперечного сечения. Технический результат достигается тем, что в строительном элементе, включающем несущий металлический стержень с огнезащитной облицовкой, последняя выполнена в виде комбинированного покрытия, ближний к несущему металлическому стержню слой которой выполнен из алюминия, а внешний слой - из оксида алюминия. На фигуре изображено поперечное сечение строительного элемента. Строительный элемент включает несущий металлический стержень 1 с огнезащитной облицовкой 2, которая состоит из двух слоев ближний к несущему металлическому стержню 1 слой 3 из алюминия и внешний слой 4 - из оксида алюминия. Строительный элемент изготавливают следующим образом. Защищаемую поверхность несущего металлического стержня 1 очищают и активируют абразиво-струйной обработкой и обезжиривают. Затем наносят огнезащитную облицовку 2 в две стадии 1) наносят слой 3 из алюминия с помощью устройства газотермического напыления в защитной атмосфере, например, с помощью металлизатора активированной дуговой металлизации при использовании горючей смеси распыляющей струи стехиометрического состава 2) наносят слой 4 из оксида алюминия с помощью устройства газотермического напыления в окислительной атмосфере, например, с помощью металлизатора активированной дуговой металлизации при избытке окислителя (кислорода) в горючей смеси распыляющей струи. 2 1329 Строительный элемент в условиях теплового воздействия работает следующим образом. Верхний слой 4 из оксида алюминия, представляя собой керамику, обладающую теплозащитными свойствами, изолирует нижний слой 3 и металлический стержень 1 от интенсивного теплового воздействия огня, а нижний слой 3 из алюминия, обладая высокой теплопроводностью, равномерно распределяет тепло по длине металлического стержня 1. Таким образом, металлический стержень 1 с огнезащитной облицовкой в виде комбинированного покрытия вследствие двойного действия покрытия обладает более высокой огнестойкостью по сравнению с прототипом, а газотермический способ его нанесения позволяет устраивать огневую защиту несущих металлических балок и колонн различного поперечного сечения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

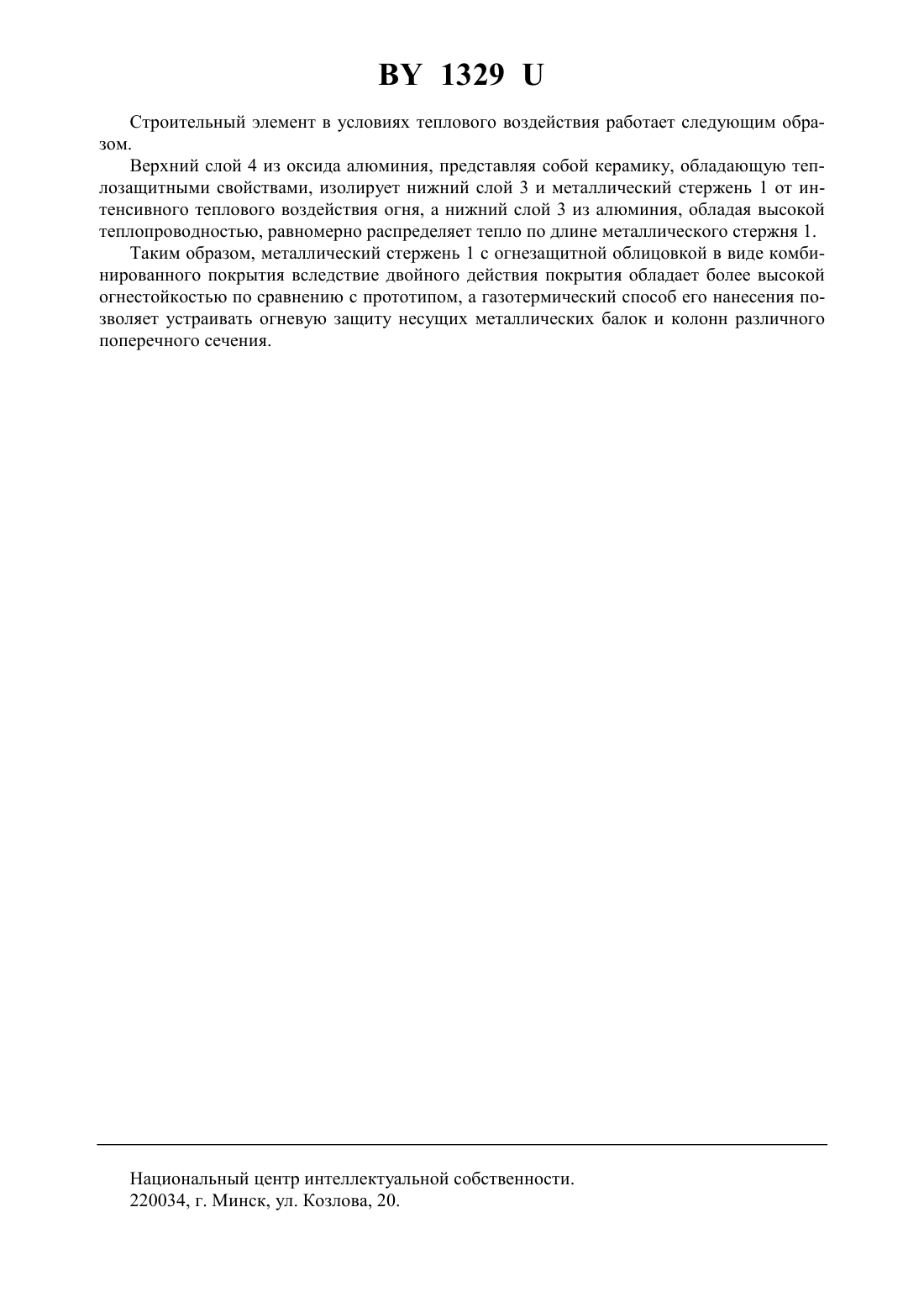

МПК / Метки
МПК: E04B 1/94
Метки: строительный, элемент
